Aufbau

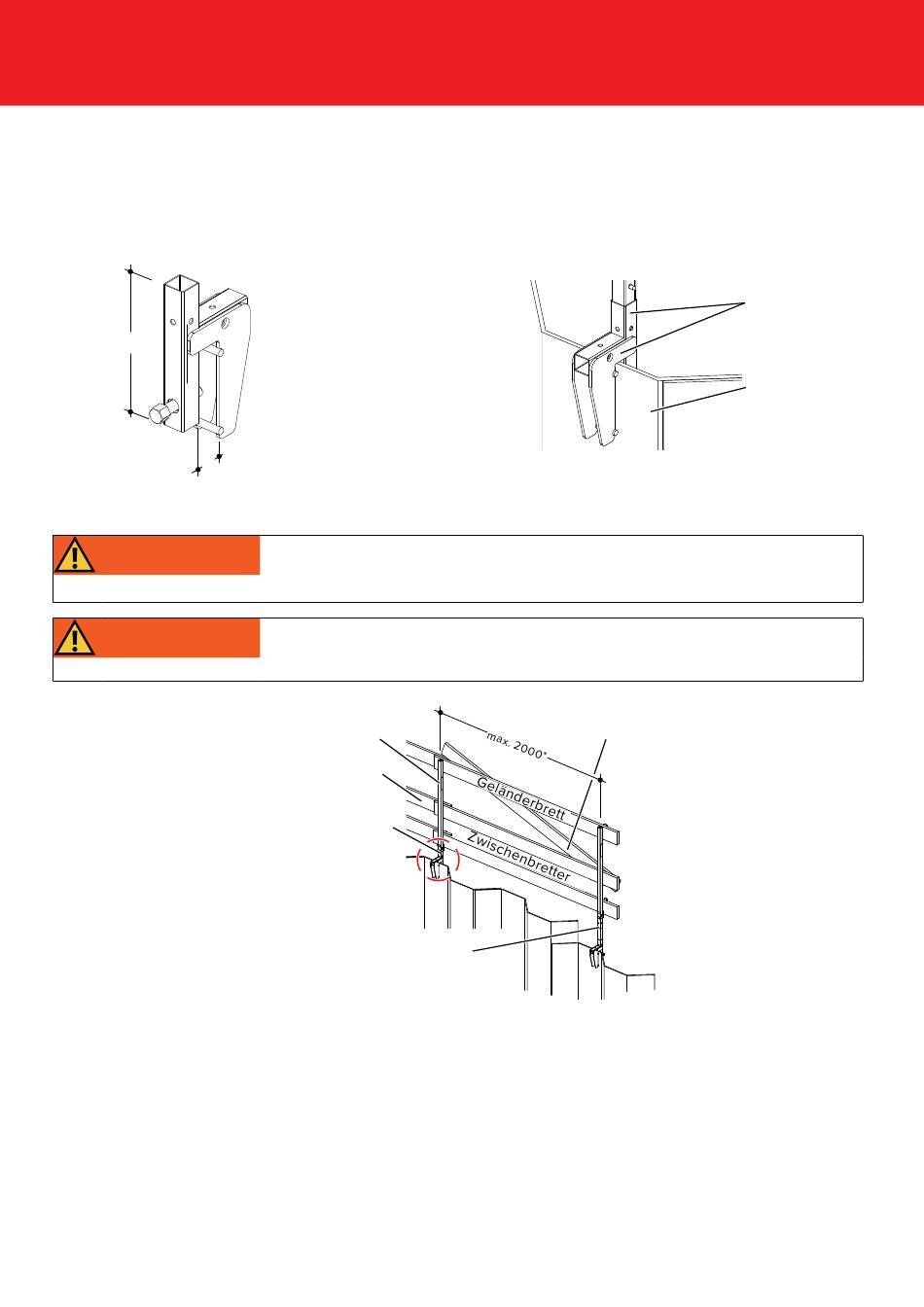

3.13 PROTECTO Spundwandhalter
250
X
WARNUNG
WARNUNG
30
Mit dem PROTECTO Spundwandhalter kann sehr einfach ein Seitenschutz an Spund-
wandprofilen, U- und I-Profilen usw. errichtet werden. Der PROTECTO Spundwand halter
kann vertikal und horizontal montiert werden. Dazu wird der PROTECTO Spundwand-
halter mit der Klemmschraube auf das entsprechende tragfähige Profil geklemmt und
der PROTECTO Pfosten in das dafür vorgesehene Einsteckrohr eingesetzt.
PROTECTO Spundwandhalter
X = Klemmbereich 4 - 30 mm
Bei unterschiedlichen Höhen der Spundwände kann die Pfostenverlängerung 26 oder
die Pfostenverlängerung 42 als Höhenausgleich genutzt werden.
Warnung!
Bei Verwendung des PROTECTO Spundwandhalters muss jedes fünfte Feld durch ein
diagonales Brett über Geländerbrett und Zwischenbrett ausgesteift werden.
Warnung!
Alle Geländerbretter müssen mit dem PROTECTO Pfosten vernagelt oder verschraubt
werden.
PROTECTO Pfosten
15 × 3 cm
Spundwandhalter
Detail
Spundwand
PROTECTO Pfostenverlängerung
* max. 2,00 m bei der Verwendung des Spundwandhalters als Pfostenhalter mit
Brettgeländer.
max. 2,40 m bei der Verwendung eines Schutzgitters.
Für das untere Geländerbrett wird der Fußbretthalter so am PROTECTO Pfosten
montiert, dass die Aufnahme nach oben zeigt und ein Geländerbrett sicher
aufgenommen werden kann.
Aussteifungsbrett
Alle Maße in mm, wenn nicht anders angegeben.
Einsteckrohr
Spundwand
