PROTECTO®

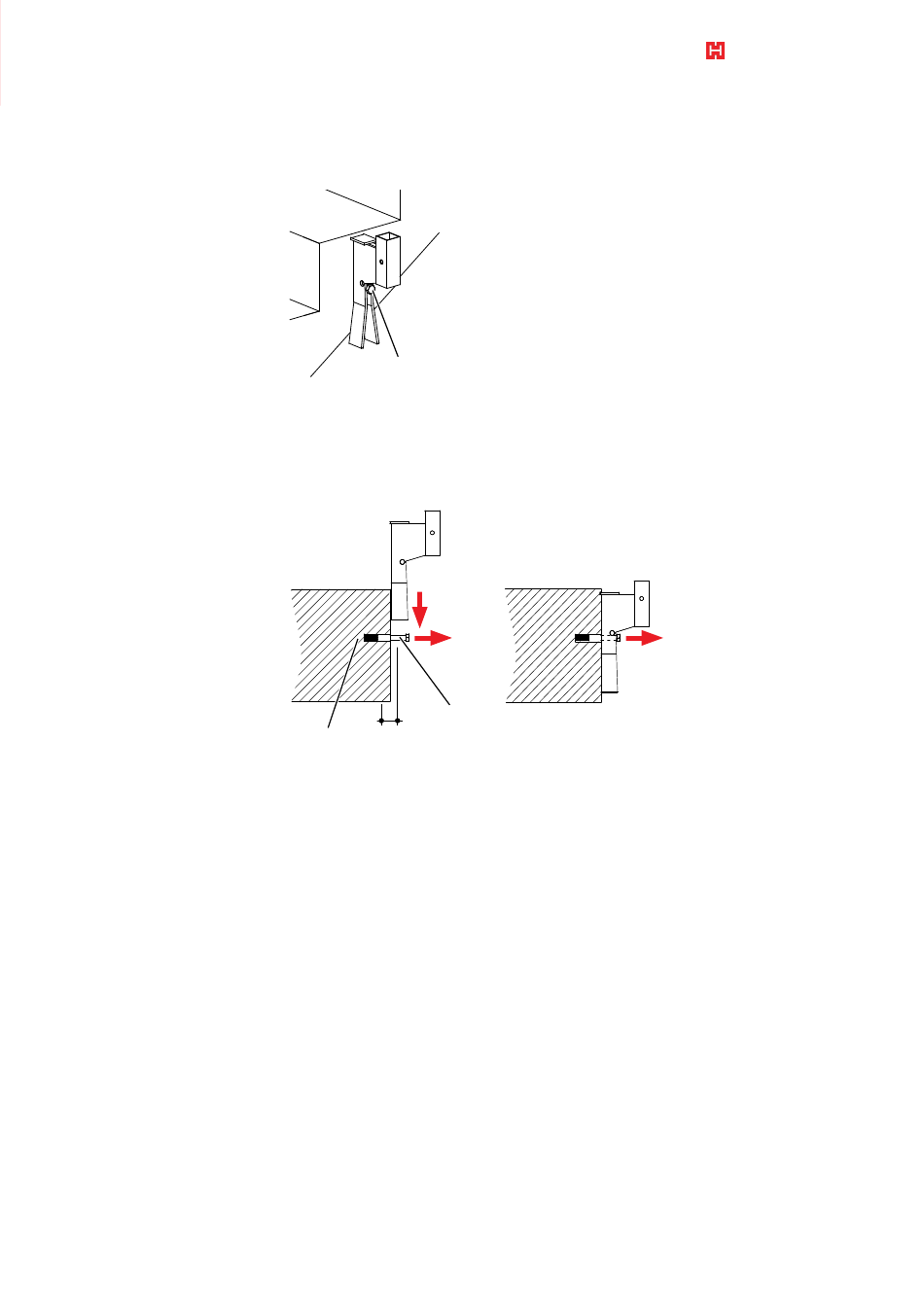

Montieren sie die PROTECTO Treppenkonsole mit einem Spreizdübel mit Innengewinde
M12 und einer Schraube M12 an der Treppenwange.
Schraube M12
Die charakteristische Zugbeanspruchung der Verankerung (entspricht der erforder-
lichen zulässigen Zugkraft) beträgt bei Einhaltung der angegebenen Randabstände:
N
= 5,70 kN (3,20 kN*)
k
*= Im Gebäudeinneren ohne Windbelastung
N
N
k
k
Schraube M12, Länge > 75 mm
Dübel
> 50
Verwenden Sie nur Dübel, die für diese Verankerungslasten unter Berücksichtigung der
vorhandenen Betonfestigkeit und Randabstände zugelassen sind. Nach dem Setzen
eines geeigneten Dübels wird die PROTECTO Treppenkonsole über die eingedrehte
Schraube M12 geschoben, ausgerichtet und durch Festziehen der Schraube fixiert.
33
Alle Maße in mm, wenn nicht anders angegeben.
