3.11 PROTECTO Pfostenhalter vari

WARNUNG
WARNUNG
PPROTECTO Pfostenhalter vari 
450
26
PROTECTO Pfosten

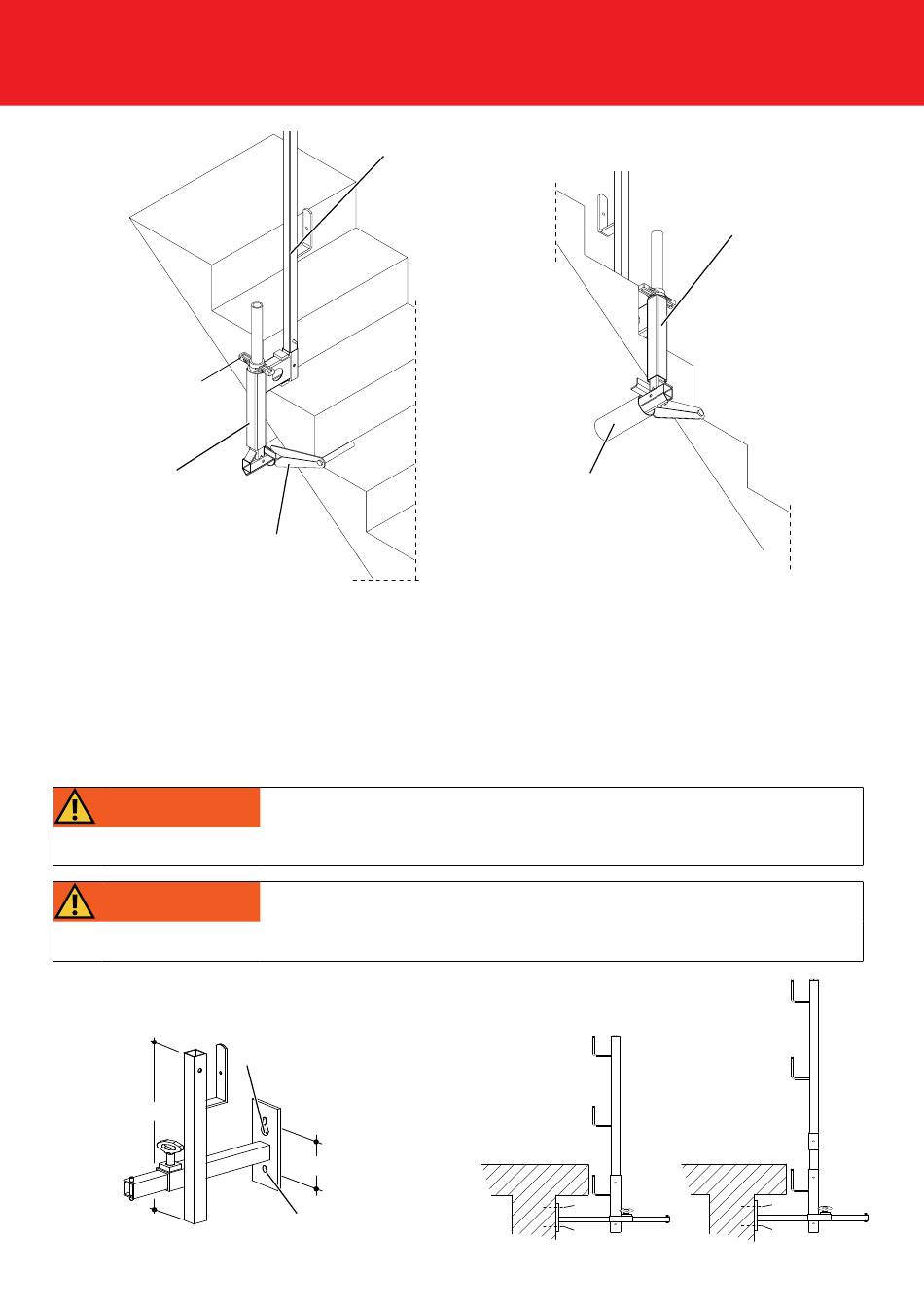

Der PROTECTO Pfostenhalter vari wird bei Deckenvorsprüngen eingesetzt. Der
PROTECTO Pfosten lässt sich bis auf um ca. 35 cm von der Wand wegschieben und
kann somit für Deckenauskragungen bis 27 cm eingesetzt werden. Die Montage des
PROTECTO Pfostenhalters vari erfolgt mittels Dübeln an Betonwänden. Die charak-
teristische Zugbeanspruchung der Verankerung (entspricht erforderlicher zulässiger
Zugkraft) beträgt: N
= 6 kN
k
Der Halter ist immer in beiden Bohrungen (1 + 2) zu verankern.
Warnung!
Ab einer Deckenstärke von 20 cm sind zusätzlich PROTECTO Pfostenverlängerungen
einzusetzen.
Warnung!
Beim Einsatz des PROTECTO Pfostenhalters vari mit einer Pfostenverlängerung ist eine
Überprüfung der Verformungsbeschränkung erforderlich.
Ø 28 mm
1050
Ø 17 mm
Ansicht von unten
PROTECTO MZ-Treppenhalter
Ohne und mit Pfostenverlängerung
1
2
PROTECTO MZ-Konsole
1
2
Alle Maße in mm, wenn nicht anders angegeben.
