3.9 PROTECTO ST-Klemmteil
PROTECTO ST-Klemmteil
3.10 PROTECTO MZ-Treppenhalter
Alle Maße in mm, wenn nicht anders angegeben.

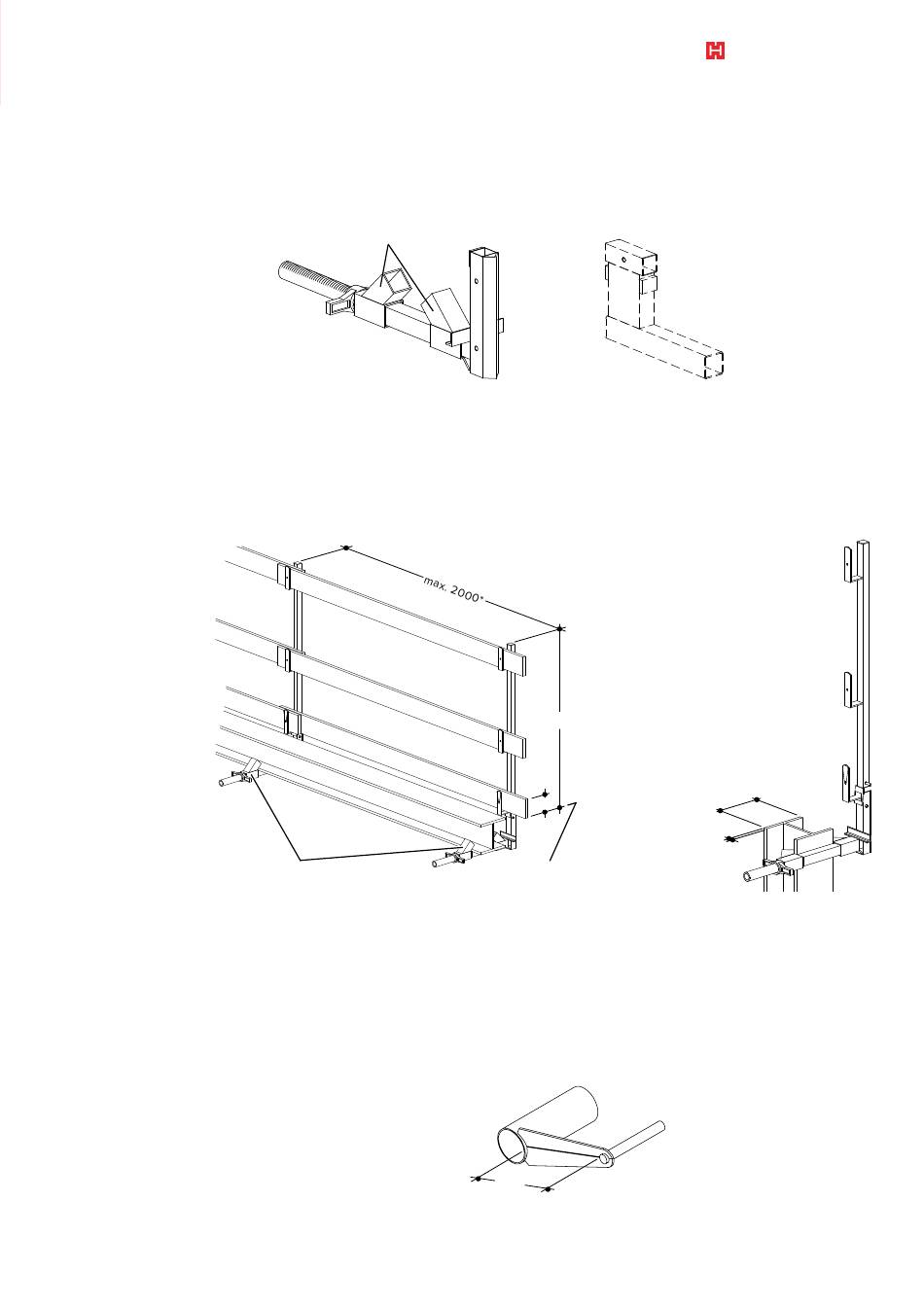

Das PROTECTO ST-Klemmteil wird für die Montage von Absturzsicherungen an Stahl-
kon struktionen (z. B. im Hallen- und/oder im Brückenbau) verwendet.
PROTECTO ST-Klemmteil
Die PROTECTO ST-Klemmteile zusammen mit der PROTECTO MZ-Konsole ergeben ein
flexibles und sicheres Anschlusselement für Doppel-T Stahlträger. Die beiden ST-Klemm-
teile sind nach dem Entfernen des serienmäßigen Klemmteils in der dargestellten Form
einzubauen. Die Darstellung zeigt die Befestigung an einem horizontalen Stahlträger.
Die Klemmteile umgreifen den unteren Flansch des Trägers, so dass der obere Flansch
frei zugängig ist. Durch eine 90° Drehung der PROTECTO ST-Klemmteile ist die Montage
auch an vertikalen Stahlträgern möglich.
* max. 240 cm bei der Verwendung eines Schutzgitters.
Der PROTECTO MZ-Treppen halter ermöglicht die Montage einer Absturzsicherung im
Treppenbereich. Der PROTECTO MZ-Treppenhalter wird auf die PROTECTO MZ-Konsole
(Stellung „B" = Klemmbereich 23 bis 47 cm, siehe Seite 24) aufgesteckt und klemmt
diese nach dem Festdrehen der Schlagmutter am Treppenaufstieg.
Danach wird der PROTECTO Pfosten in die PROTECTO MZ-Konsole eingesteckt.
PROTECTO MZ-Treppenhalter
Serienmäßiges Klemmteil
≥ 1000
> 150
Oberkante Flansch
204
PROTECTO®
Flanschbreite der
Stahlträger =
> 120
< 300
Flansch-
dicke ≤ 40
25
