PROTECTO Pfosten

Bedienstift
Sperrstift
WARNUNG
SICHTPRÜFUNG
12
Der PROTECTO Pfosten ist das Basisbauteil des PROTECTO Systems. Er ist mit zwei Auf-
nahmehaken für das PROTECTO Schutzgitter oder einem Brettgeländer mit den Abmes-
sungen 15 x 3 cm ausgerüstet. Der Pfosten wird beim Einstecken durch die integrierte
Sicherung fixiert.
65
Ø 9 mm
150
550
1200
Ø 9 mm

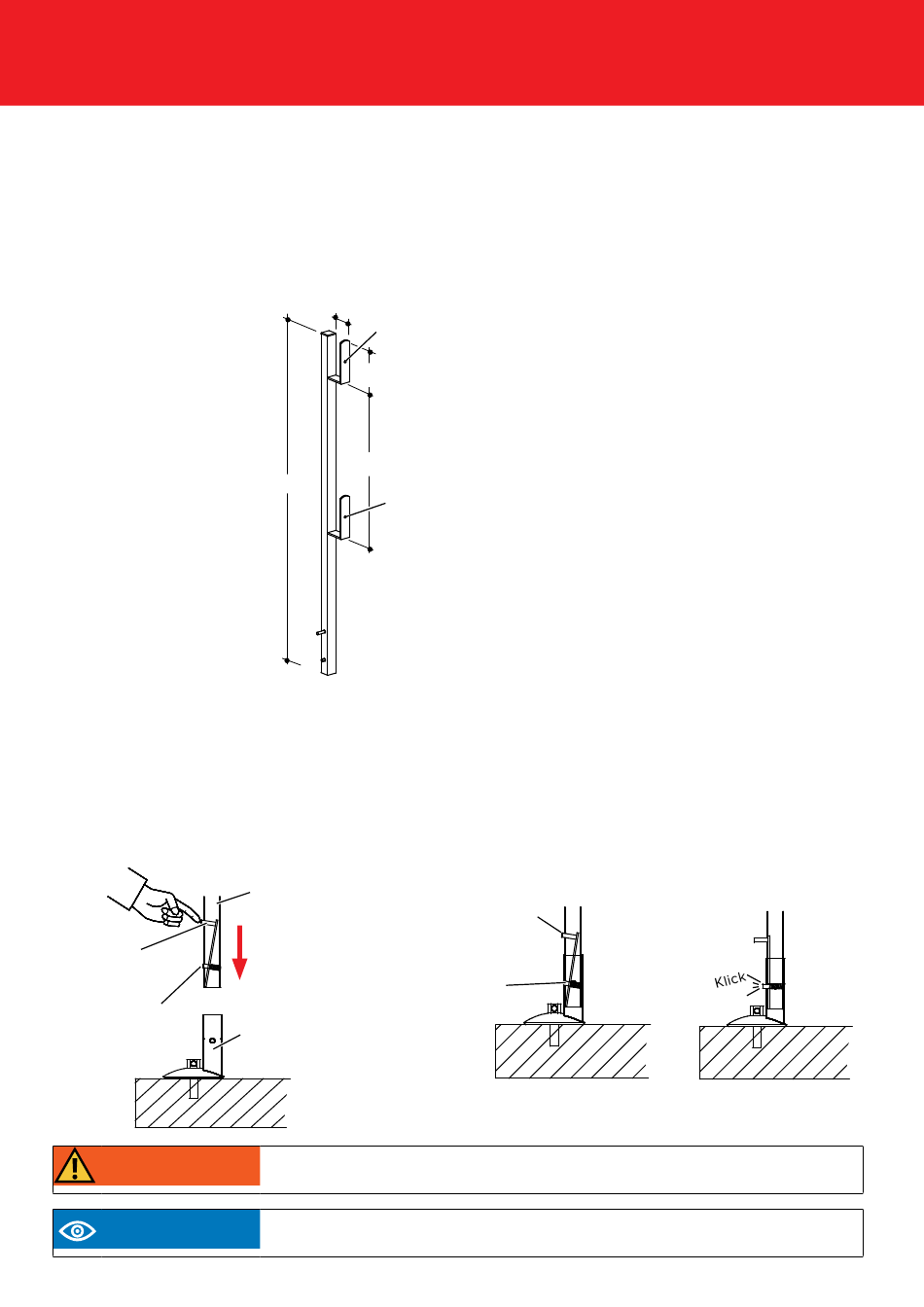

Funktion der Pfostensicherung:
Stecken Sie den PROTECTO Pfosten in das Aufnahmeteil und drücken Sie dabei den
Bedienstift der Sicherung ein. Der Sperrstift wird im Pfosten versenkt, und der Pfosten
kann in die Aufnahme eingeschoben werden. Sobald sich der Sperrstift im Aufnah-
merohr befindet, lassen Sie den Bedienstift los. Schieben Sie den PROTECTO Pfosten
soweit in das Aufnahmeteil, bis der Sperrstift hör- und sichtbar einrastet. Vergewissern
Sie sich durch Sichtkontrolle und durch Ziehen am PROTECTO Pfosten, dass dieser
korrekt sitzt.
PROTECTO Pfosten
Aufnahmeteil z. B.
PROTECTO Schraubfuß
Warnung!
Niemals PROTECTO Pfosten ohne oder mit beschädigter Sicherung einsetzen!
Überprüfen Sie, ob der Sperrstift richtig eingerastet ist.
Bedienstift
Sperrstift
Alle Maße in mm, wenn nicht anders angegeben.
