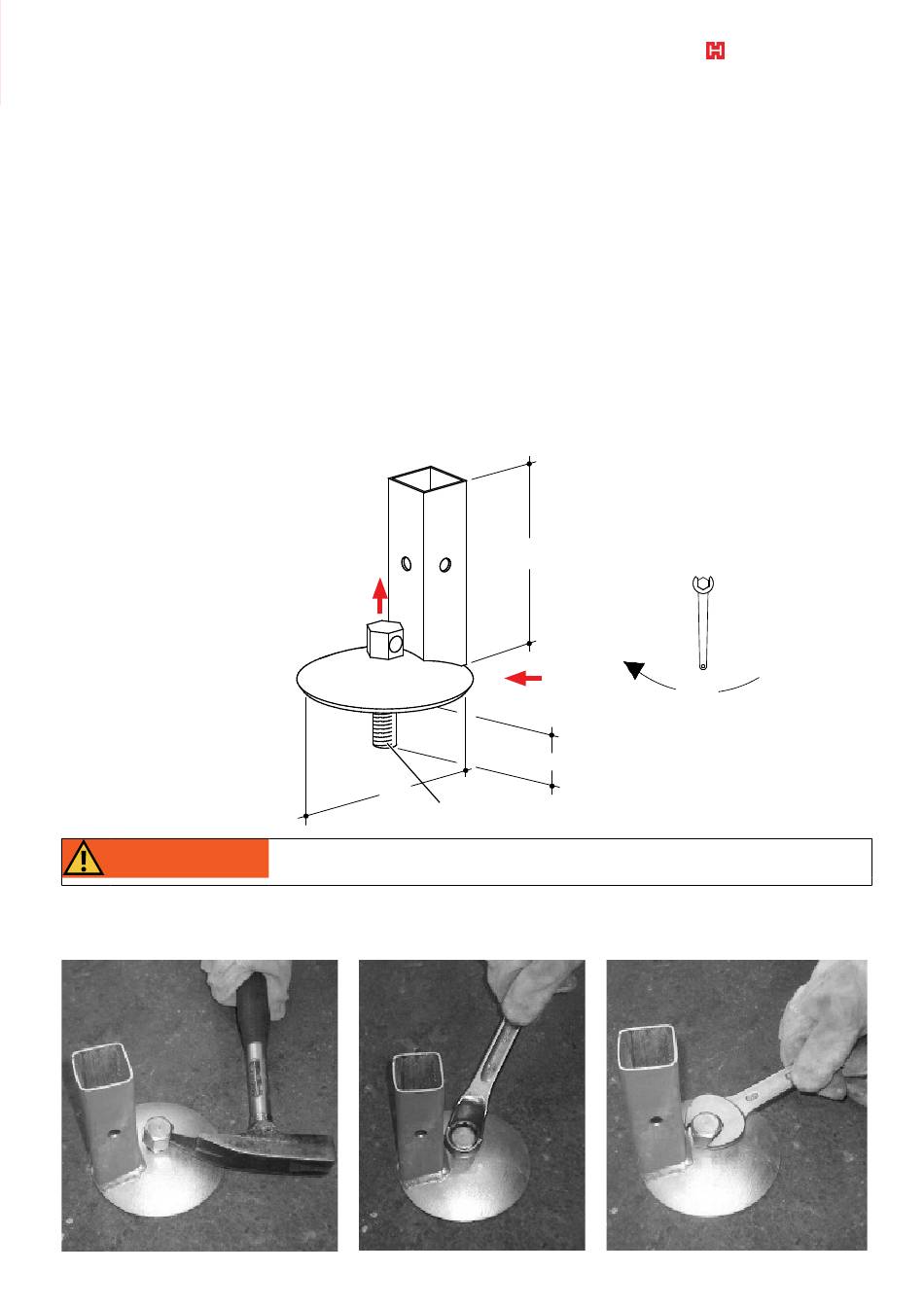

3.2 PROTECTO Schraubfuß
WARNUNG
Alle Maße in mm, wenn nicht anders angegeben.
Mit dem PROTECTO Schraubfuß kann ein Seitenschutz auf einer horizontalen Fläche
errichtet werden, welcher mittels Dübel (M16) im Beton verankert wird. Für die Veran-
kerung mit HILTI-Dübeln HKD M16 oder Fischer EA II M16 Einschlagankern in Betonde-
cken der Güte C 20/25 (früher B25) in ungerissenem Beton wurden die Verankerungs-
lasten entsprechend dem untenstehenden Beispiel nachgewiesen. Wahlweise können
gleichwertige Dübel/Einschlaganker anderer Hersteller verwendet werden.
Es sind die Anforderungen der Dübelzulassung einzuhalten.
Randabstände und Bauteildicken sind der Dübelzulassung zu entnehmen.
Für Verankerungen sind beim Nachweis folgende charakteristische Belastungen
anzusetzen:
Horizontallast: V
= 1,08 kN
k
Moment: M
= 0,67 kNm
k
Zuglast: N
= 14 kN
k
N
130
M16
Warnung!
Vor Montage des Seitenschutzes ist die Betonfestigkeit zu prüfen!
Die eingebaute Schraube des PROTECTO Schraubfußes kann mit der Spitze eines
Hammers oder mit einem Ring- oder Maulschlüssel SW 24 angezogen werden. Vor dem
Festziehen der Schraube den PROTECTO Schraubfuß ausrichten!
150
V
60 Nm
Anzugsmoment
25
PROTECTO®
13
