PROTECTO HT-Anschluss

PROTECTO HT-Anschluss
Ø 7 mm
280
290
WARNUNG
WARNUNG
Alle Maße in mm, wenn nicht anders angegeben.

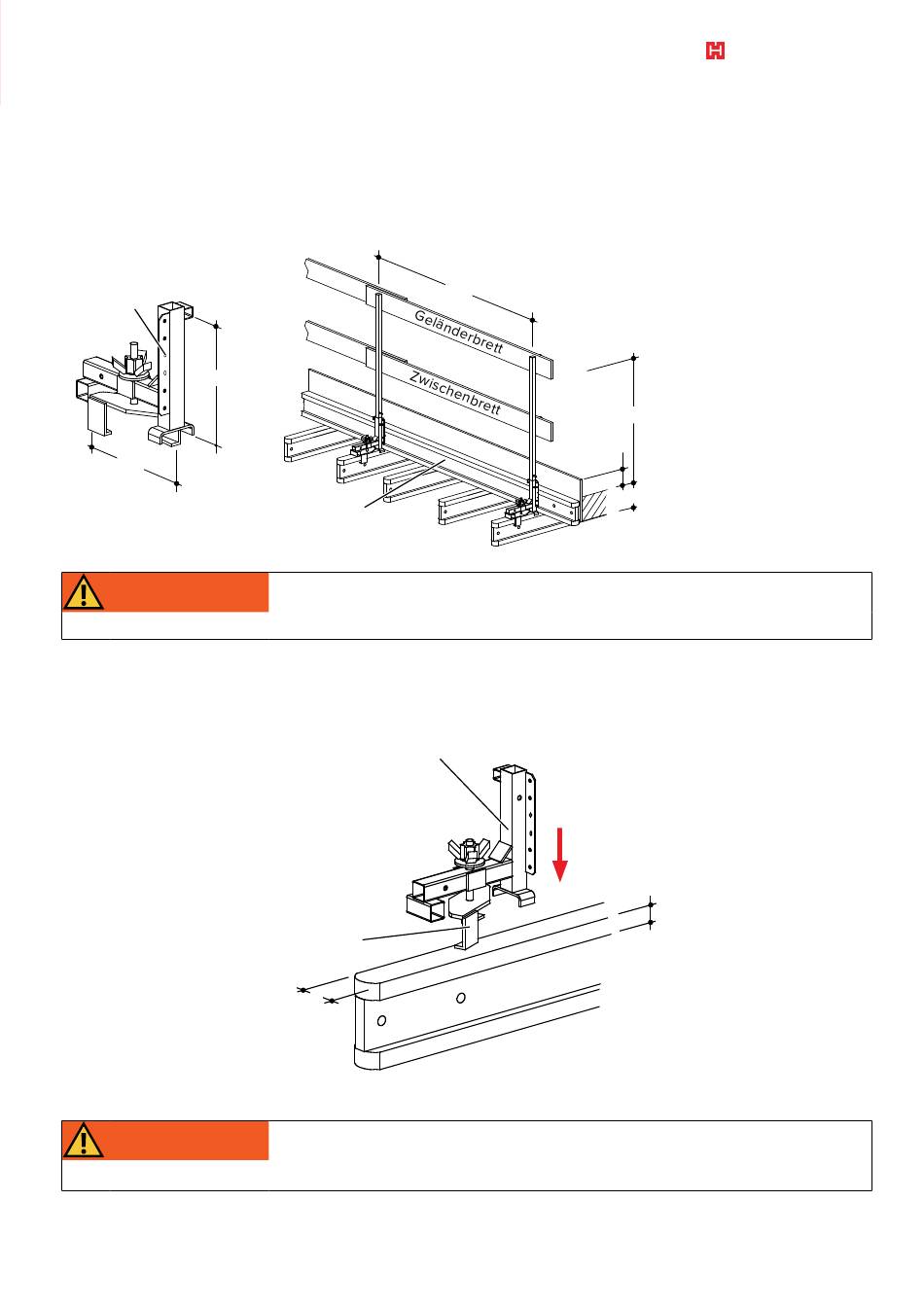

Der PROTECTO HT-Anschluss ist ein Pfostenhalter speziell für den Anschluss an han-
delsübliche H 20 und R 24 Träger. Er bietet die Möglichkeit, an auskragenden Decken-
schalungen den erforderlichen Seitenschutz zu montieren, und kann gleichzeitig als
Abstützung und Halterung für die Randabschalung der Decke eingesetzt werden.
Stirnabsperrung
inklusive Fußbrett
Warnung!
Sichern Sie die Stirnabsperrung mit mindestens zwei Nägeln oder Schrauben!
Geländerbretter sind ebenfalls zu sichern!
Montage
Verdrehen Sie das Klemmteil des PROTECTO HT- Anschlusses, so dass dieses auf dem
Holzträger aufgesetzt werden kann.
PROTECTO HT-Anschluss
Klemmteil
A
Maß A = 8 cm
Warnung!
Ab einer Deckenstärke von 25 cm sind zusätzlich PROTECTO Pfostenverlängerungen
einzusetzen.
a: bis Deckenstärke d ≤ 35 cm = 2,00 m
bei Deckenstärke d ≤ 42 cm = 1,50 m
a
≥ 1000
≥ 150
Maß B = 4–6 cm
PROTECTO®
d
B
21
