Aufbau
3.3

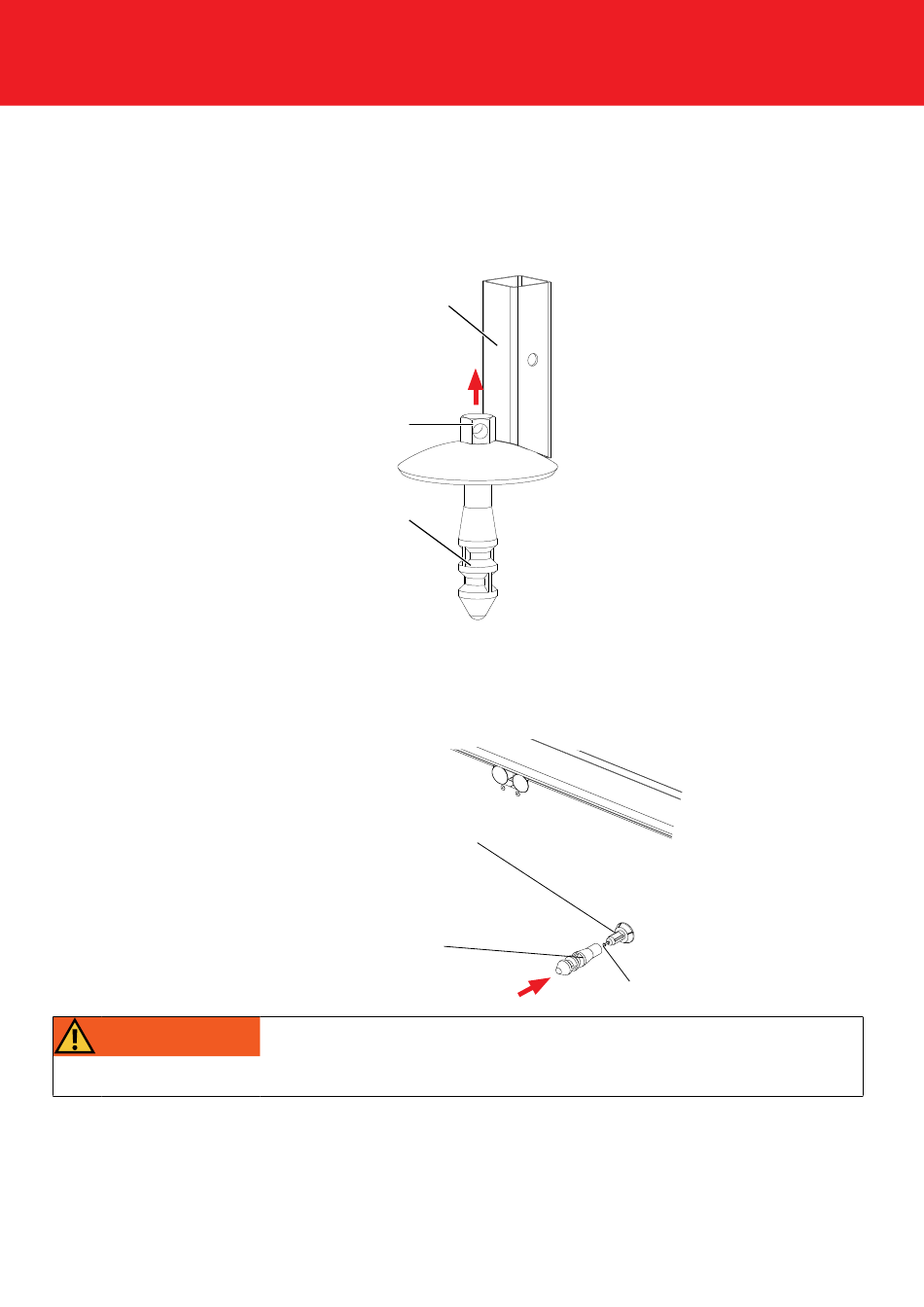

PROTECTO Schraubfuß ohne Schraube
WARNUNG
14
Dieser Schraubfuß ist als alternative Befestigungsmöglichkeit für den PROTECTO
Pfosten entwickelt worden. Er wird in Decken- oder Wandbereichen eingesetzt, wo
Dübeln nicht zugelassen ist. Der Schraubfuß wird mittels der PROTECTO SF-Schraube
DW 15 und der einzubetonierenden Ankerhülse DW 15 (verlorenes Teil) befestigt.
Zuglast: N
= 14 kN
k
Schraubfuß ohne Schraube
SF-Schraube DW 15
Ankerhülse DW 15
Ankerhülse DW 15 einbetonieren:
Die Ankerhülse wird mit dem Haltekonus für Ankerhülsen an der Schalung angenagelt.
Nach dem Betonieren wird beim Ausschalen der Haltekonus entfernt, und der Schraub-
fuß kann mit der PROTECTO SF-Schraube befestigt werden.
Haltekonus für Ankerhülse
Ankerhülse DW 15
Warnung!
Bei der Verwendung der Ankerhülse ist ein Mindestabstand zur Betonkante von
12,5 cm unbedingt einzuhalten. Betongüte mindestens C16/20.
N
Nagel
Alle Maße in mm, wenn nicht anders angegeben.
