T4E OBU-Handbuch

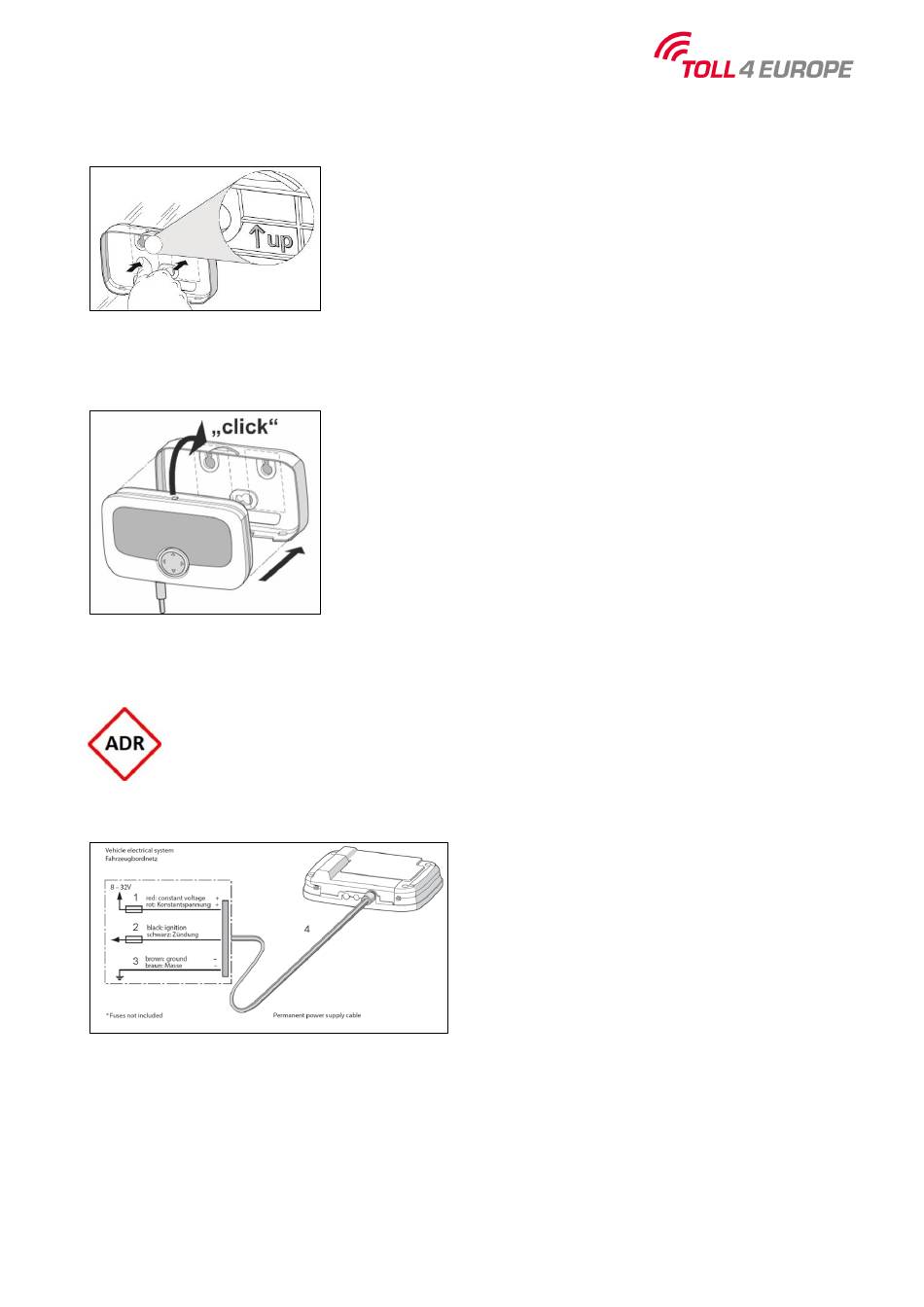

Abbildung 9: Montage der Halterung an der Windschutzscheibe
4.3
Montage der T4E OBU auf der Halterung
Abbildung 10: Montage der T4E OBU auf der Halterung
4.4
Permanente Installation
In ADR-Fahrzeugen ist nur eine feste Installation zulässig; diese muss von befugten
Mitarbeitern ausgeführt werden. Falls Sie das Gerät in einem ADR-Fahrzeug installieren
möchten, wenden Sie sich bitte an Ihren Kundenservice.
Die feste Installation der T4E OBU muss gemäß dem mitgelieferten Schaltplan erfolgen. Verwenden Sie
entsprechende Sicherungen.
Abbildung 11: Schaltplan für die feste Installation
Für weiterführende Informationen wenden Sie sich bitte an Ihren Kundenservice.
Version 2.2, GM4.3
Achten Sie auf das Pfeilsymbol , um die Halterung korrekt auszurichten.
Positionieren Sie die Halterung und drücken Sie sie an den Klebepads fest.
Halten Sie die T4E OBU vor die Halterung und lassen Sie sie in der Halterung einrast
Überprüfen Sie die korrekte Position der T4E OBU.
Die T4E OBU lässt sich in er Halterung nicht verschieben. Überprüfen Sie dies sorgfä
Fahrzeugbordnetz:
Rot: Konstante Spannung (+)
Schwarz: Zündung Braun: Erde (-)
Kabel für die permanente Stromversorgung
25.
Mai 2020
