manutenzione : sostituire la scheda.

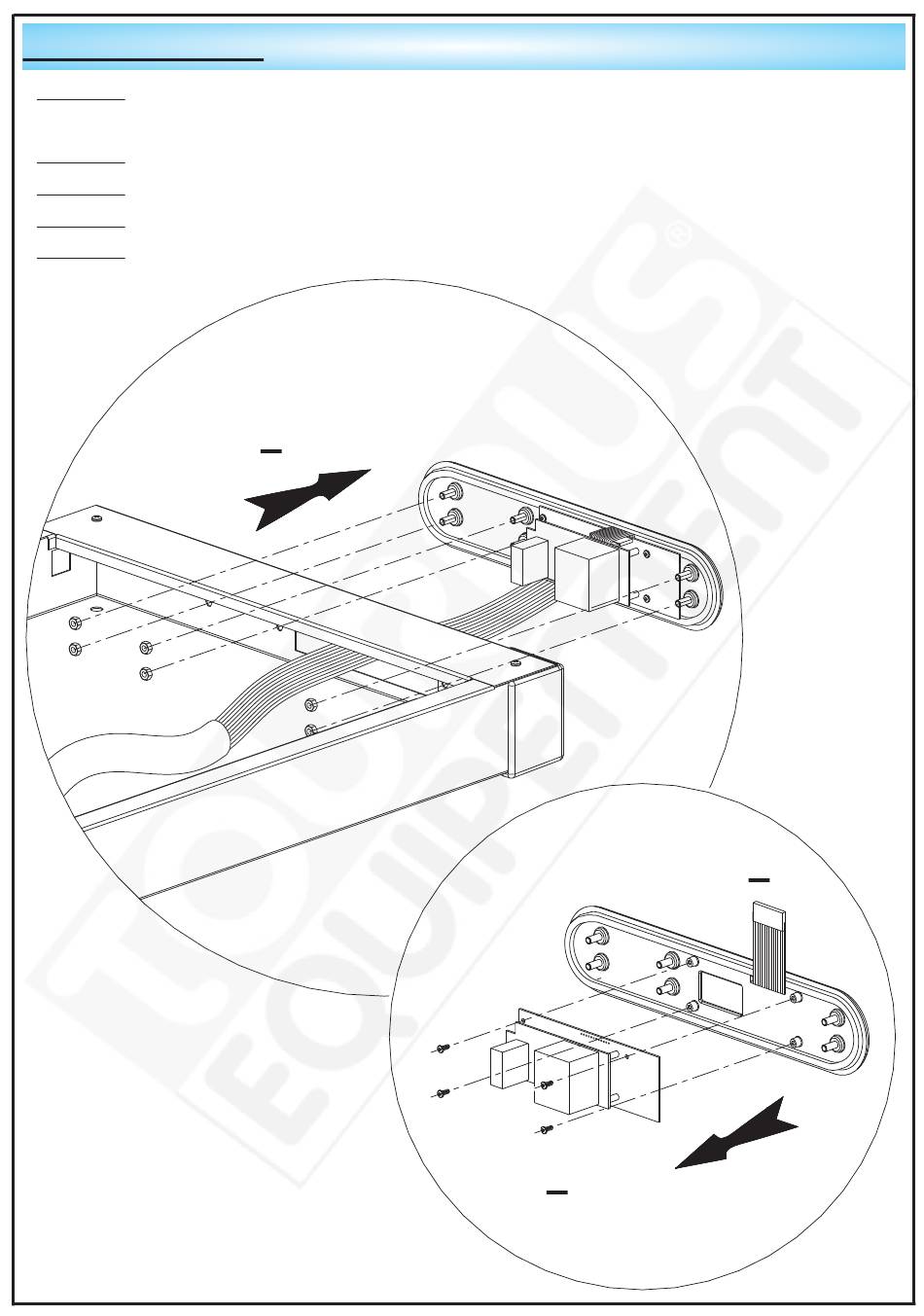

• FASE n°1: Svitare i 6 bulloni con una chiave dell'8 e tirare l'insieme del pannello di comando e dei
fasci di cavi (attenzione a non danneggiare la copertura e i cavi con la lamiera).
• FASE n°2: Separare la copertura dei collegamenti tra il frontalino e la scheda elettronica.
• FASE n°3: Svitare le 4 viti di mantenimento della scheda elettronica poste sul supporto in ABS grigio.
• FASE n°4: Disconnettere l'apparecchio dalla rete elettrica e sostituire la scheda.
• FASE n°5: Rimontare i differenti elementi nel senso inverso allo smontaggio..
Plancia comandi con igrometria
codice 124 542
Plancia comandi senza igrometria
1
codice 121 869
scheda elettronica
code 272 165
3
