Tr Thermostat de régulation électronique.
Ts Thermostat de sécurité bipolaire.
V Ventilateur centrifuge.
L Limiteur de température.
Re Résistance blindée.
Ts
•
Cordon spiralé 3G1,5 H05VVF avec une fiche surmoulée à connecter sur une prise de courant
monophasée 16 Ampères protégée par un disjoncteur différentiel de 30mA et un dispositif de coupure
omnipolaire (interrupteur ou disjoncteur) ayant une distance d'ouverture des contacts d'au moins 3mm.
NB: Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-
vente ou des personnes de qualification similaire afin d'éviter un danger.

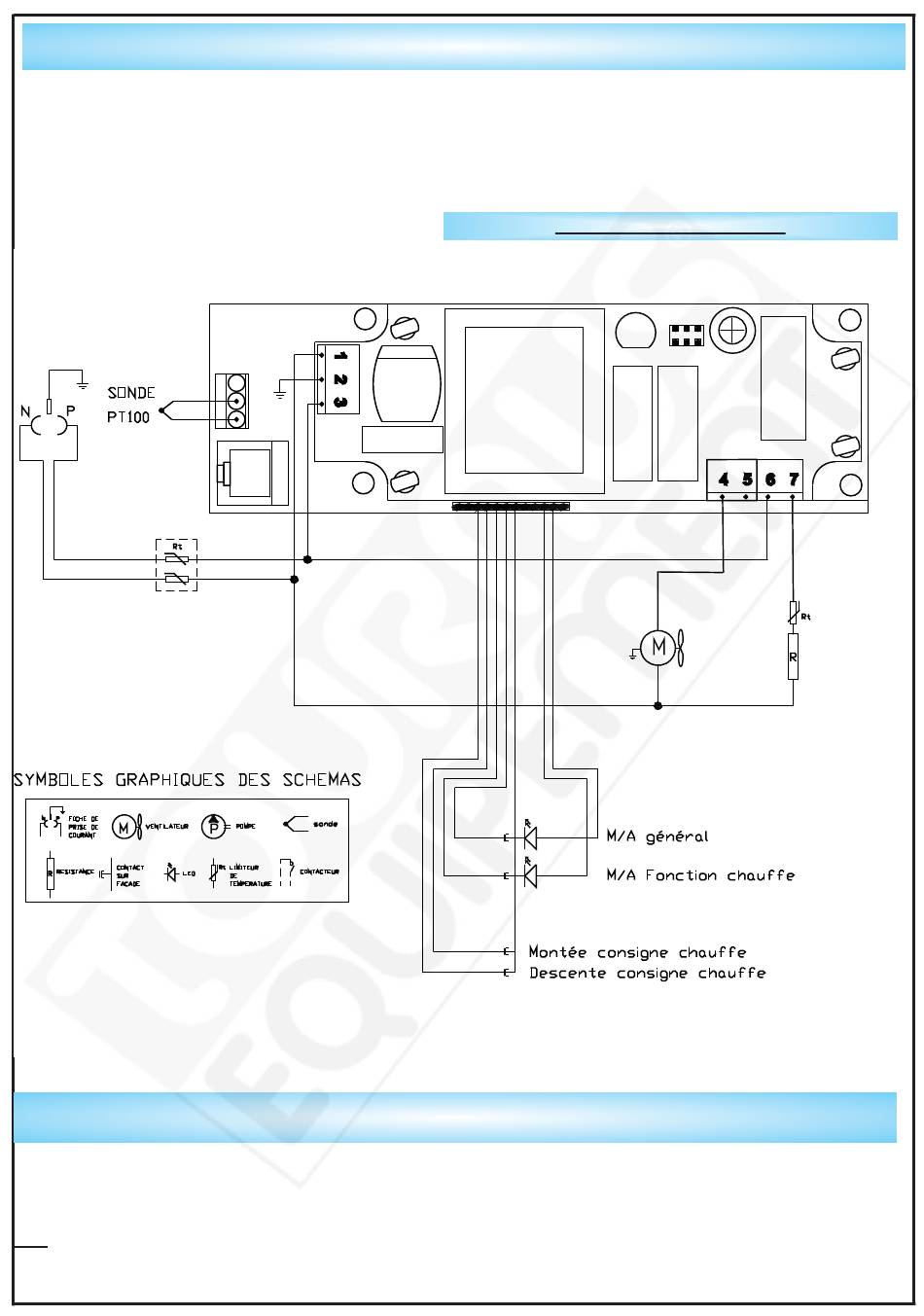

SCHEMAS ELECTRIQUES
Tr
RACCORDEMENT
Modèle sans hygrométrie
V
