Wartung: Elektronikkarte ausbauen

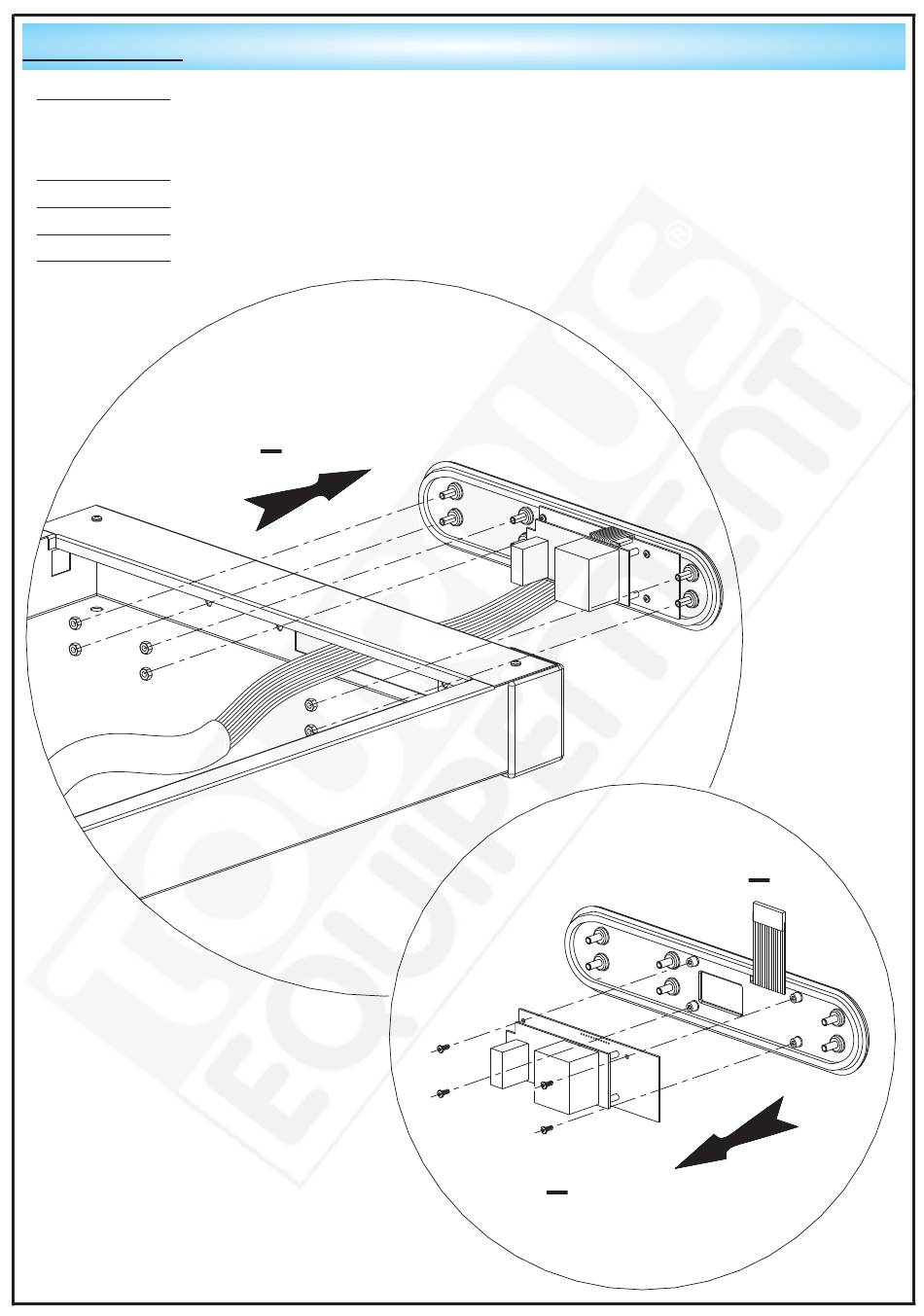

• SCHRITT Nr. 1: Die 6 Muttern mit einem 8er Schlüssel abnehmen und die Bedienfront mit
Kabelbaum abnehmen (darauf achten, Matte und Kabel nicht mit der scharfen Blechkante
zu beschädigen).
• SCHRITT Nr. 2: Die Matte zwischen Vorderteil und Regelkarte lösen.
• SCHRITT Nr. 3: Die 4 Halteschrauben der Regelkarte von der grauen ABS-Halterung nehmen.
• SCHRITT Nr. 4: Stromkabel lösen und Karte austauschen.
• SCHRITT Nr. 5: Wiedereinbau der Bauteile in umgekehrter Reihenfolge.
Bedienfront mit Befeuchtung
Art.-Nr. 121 139
Bedienfront ohne Befeuchtung
1
Art.-Nr. 121 140
Elektronikkarte
Art.-Nr. 262 075
3
