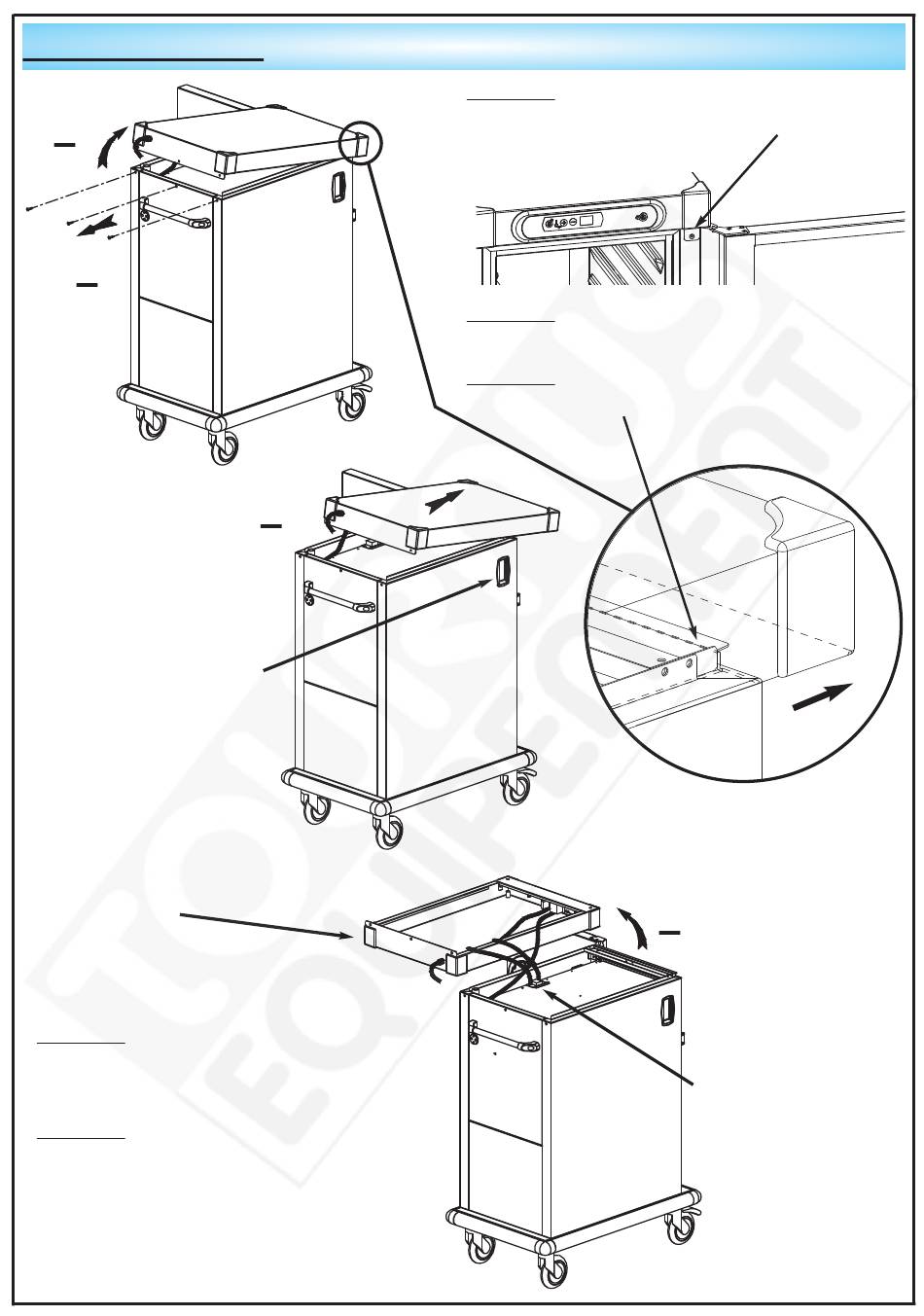

manutenzione : smontare il cappello superiore.
2
1
Impugnatura clipsabile laterale
nera codice 262 080
Angolare superiore ABS grigio
codice 262 062
• FASE n°4: Capovolgere il cappello superiore
per accedere ai cablaggi elettrici, alla scheda
programmata o al termostato di sicurezza.
• FASE n°5: Rimontare i differenti elementi
nella sequenza inversa allo smontaggio
(attenzione a non incastrare i cavi).
3
• FASE n°1: Svitare le 3 viti di mantenimento del
cappello superiore + quella situata anteriormente
sulla cerniera alta della porta.
• FASE n°2: Inclinare il cappello per farlo scivolare
verso il fronte.
• FASE n°3: Far scivolare il cappello verso il fronte
per liberarlo dalla barretta di incastro.
104 000 Ver.13
104 000 Ver.13
4
Termostato di sicurezza
bipolare 120°C
codice 262 091
