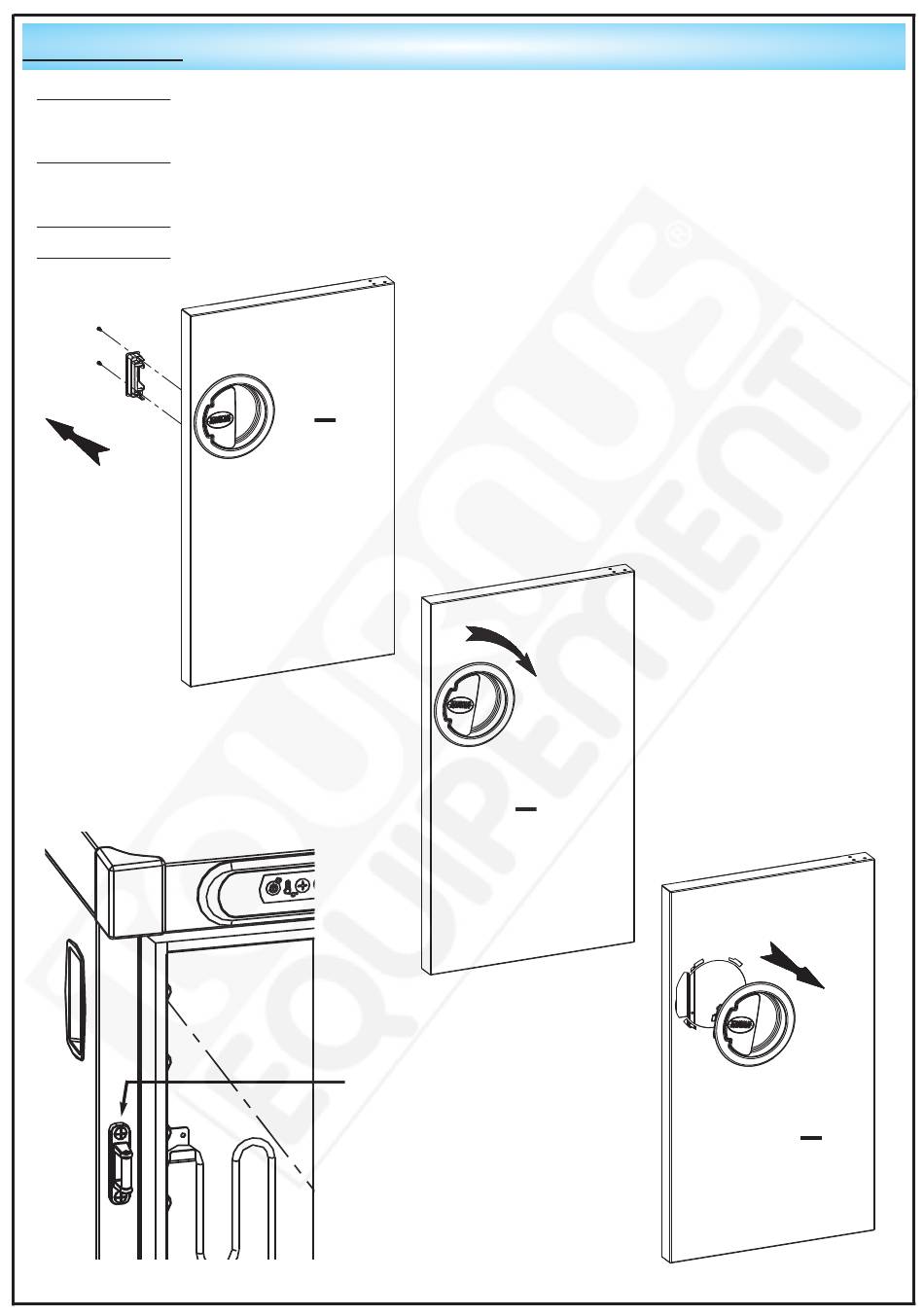

Wartung: Türgriff austauschen
• SCHRITT Nr. 1: Die beiden Halteschrauben des unteren Teils des Griffs abnehmen und ganz aus der
Halterung ziehen.
• SCHRITT Nr. 2: Den äußeren Teil des Griffs um circa 10° im Uhrzeigersinn drehen, um die Haltestifte
auszuhaken.
• SCHRITT Nr. 3: Zu sich ziehen, um die Tür komplett freizugeben.
• SCHRITT Nr. 4: Wiedereinbau der Bauteile in umgekehrter Reihenfolge.
1
Türgriff komplett
Art.-Nr. 122 026
Türaufhängung
Art.-Nr. 122 027
2
- 35 -
104 000 Aus.13
104 000 Aus.13
3
