INSTALLATION
2.3.5 Transmitter-Einbau – Rohrleitungsdirektanschluss
Der Transmitter kann direkt in ein Rohr oder eine Rohrleitung eingebaut werden (siehe
Abbildung 10.
Das Rohr bzw. die Rohrleitung muss ein auf das Gewinde des Transmittergehäuses passendes
Gewinde haben. Die Befestigungsmaße sind in Abbildung 10 zu finden. Bei Rundrohren wird
zur Gewährleistung einer gasdichten Abdichtung ein Befestigungsflansch am Rohr benötigt,
um der Dichtung eine flache Abdichtungsgegenfläche zu
1. Achten Sie darauf, dass die blaue Schutzhülle (und die dazugehörige
Trockenmittelkapsel) von der Spitze des Transmitters entfernt wurden.
2. Ziehen
Transmittergehäuses.
3. Schrauben Sie den Transmitter (3) in das Rohr (1). Anziehen, bis ein gasdichter
Abschluss erreicht ist. (Das Drehmoment hängt vom Rohrleitungsmaterial
ab.) HINWEIS: Nicht zu fest anziehen, da sonst das Gewinde an der
Rohrleitung beschädigt werden kann.

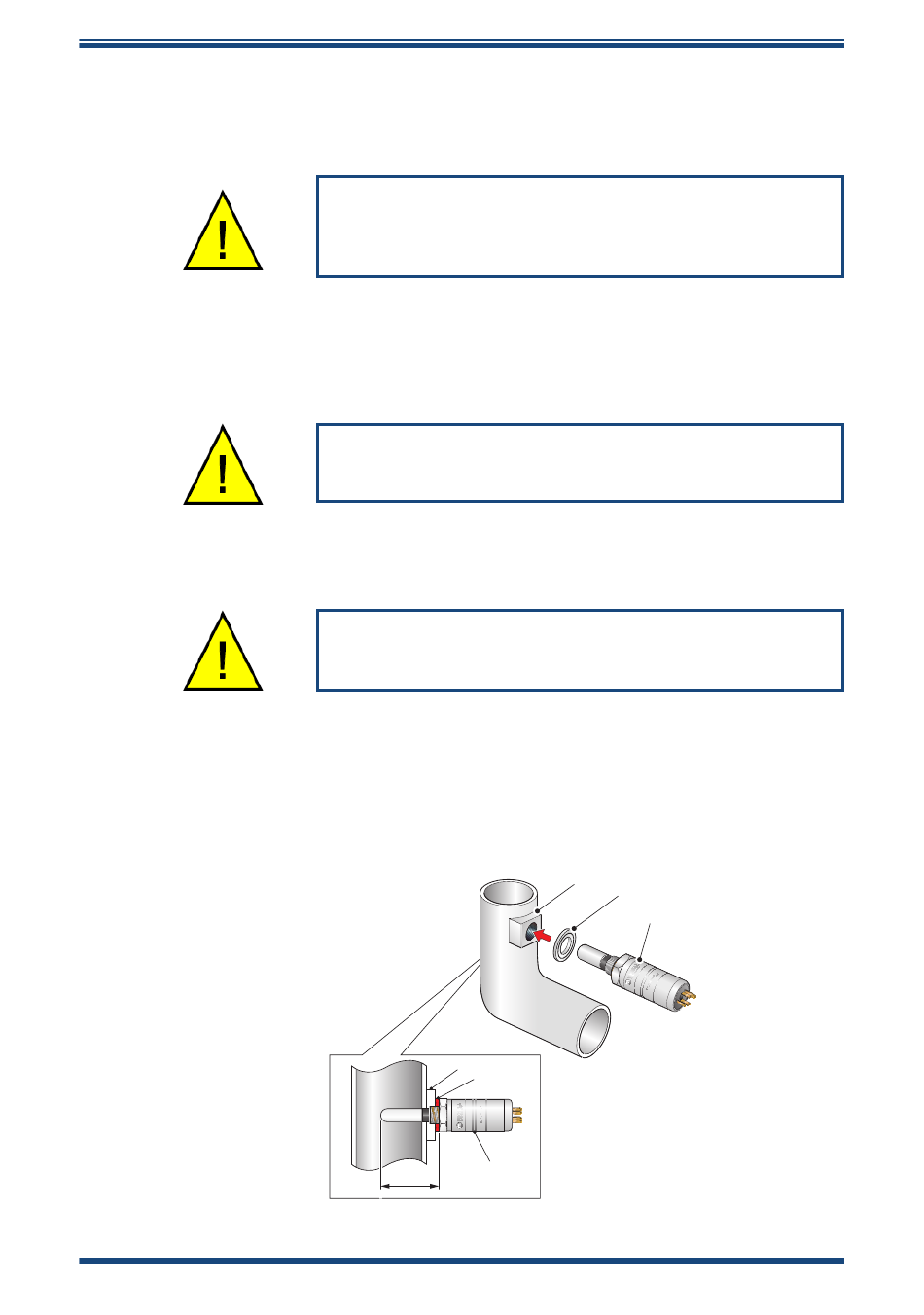

Abbildung 10 Transmitter-Montage an Rohrleitung oder Leitungksanal
14
Bedienungsanleitung Easidew Transmitter
VORSICHT: Den Transmitter nicht zu nah am unteren Ende
einer Krümmung anbringen, wo sich möglicherweise das
gesamte Kondenswasser in der Rohrleitung sammelt und
Das folgende Verfahren muss von kompetentem
Fachpersonal ausgeführt werden.
WARNUNG: Der Filterschutz darf unter keinen
Umständen mit den Fingern berührt werden.
Sie eine Verbunddichtung (2)
48mm
die Messsonde durchtränkt.
ermöglichen.
über das
1
2
1
2
3
97504 DE Version 3.2, Mai 2022
Gewindeteil des
3
