INSTALLATION
2.2.2
Easidew Version mit M12 Anschlussstecker
Die folgenden Abschnitte gelten nur für die Easidew Version mit M12 Anschlussstecker.
2.2.2.1 Elektrische Anschlüsse
Connector
Pin
1
2
3
4
5
Warnung: Das 4...20 mA Signal muss mit einer geeigneten Bürde oder an einer negative
Spannungsversorgung angeschlossen werden (2-Leiter Anschluss).
HINWEIS: Der Sensor wird ohne Kabel geliefert. Fertig konfektionierte Kabel können Sie
direkt von Michell Instruments erhalten oder selbst fertigen nach Anweisung in folgendem
Abschnitt.
6
Bedienungsanleitung Easidew Transmitter

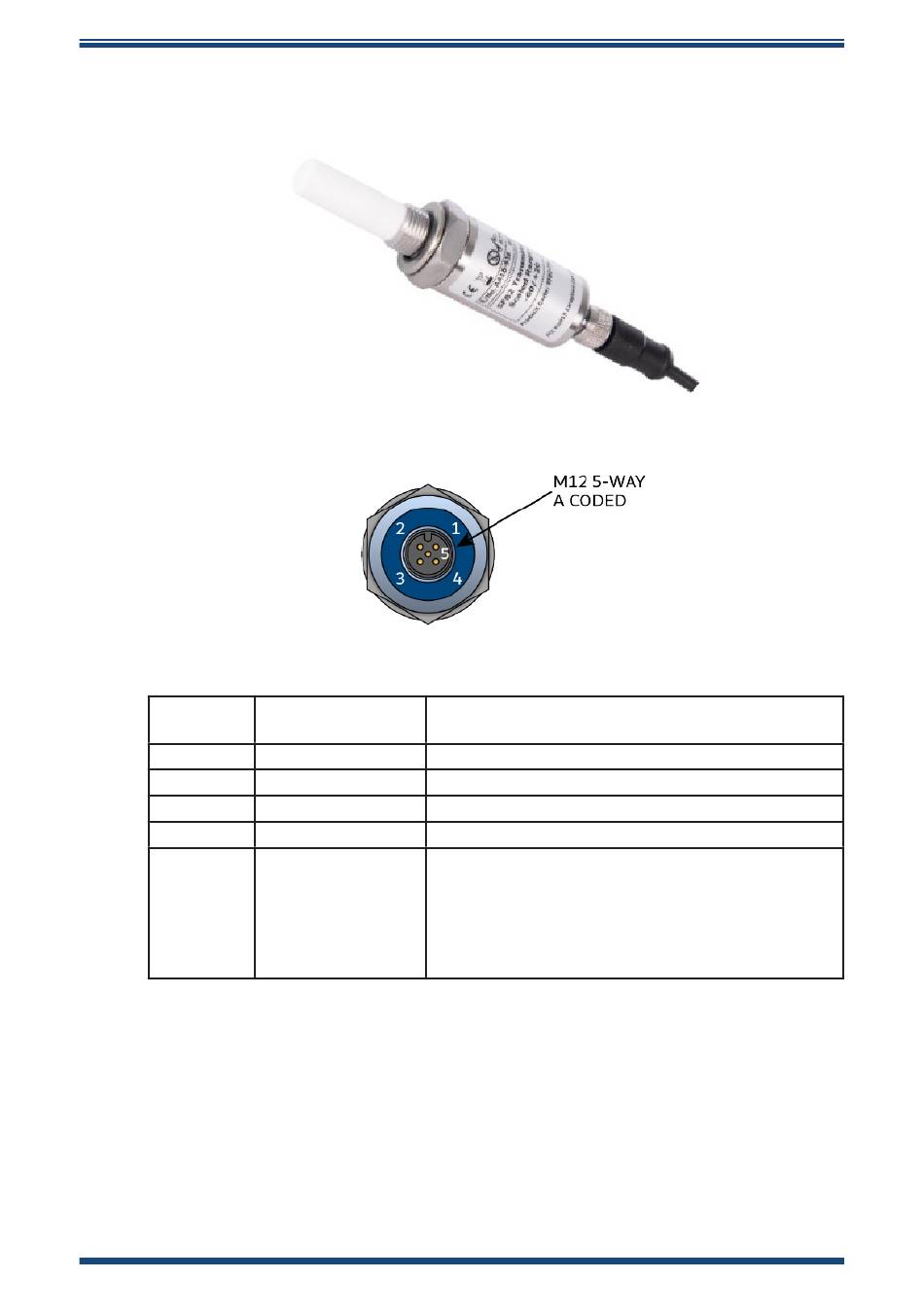

Abbildung 6 Installation des Sensor-Steckverbinders
Michell Standard
Funktion
Conductor Colour
Braun
Modbus A
Weiß
Modbus B
Blau
4...20 mA Signal (Spannungsversorgung -Ve)
Schwarz
Spannungsversorgung + Ve
Grau
Masse, Kabelschirmung
Dieser Pin ist einzig für die Kabelschirmung zu
verwenden, da direkt mit dem Transmitter Gehäuse
verbunden,
Elektronik.
jedoch
nicht
mit
der
97504 DE Version 3.2, Mai 2022
