Bedienungsanleitung Easidew Transmitter
2.2.1.3 Selbstmontage der Sensorkabel
Informationen zum Kabeltyp finden Sie in Kapitel 2.2.5, Kabelwahl bei selbst durchgeführter
Verdrahtung.
Montageanweisungen
1.
Entfernen Sie die Schraube an der Gehäuserückseite des DIN-Steckers.
2.
Heben Sie den Klemmenblock vom Steckergehäuse ab, indem Sie einen
kleinen Schraubendreher in die Kerbe an der Vorderseite des Klemmenblocks
einführen.
3.
Achten Sie darauf, den abdichtenden O-Ring und die Scheibe zusammen mit
der Schraube aufzubewahren.
4.
Das Kabel muss gemäß Abbildung 5 montiert werden.
Michell Instruments

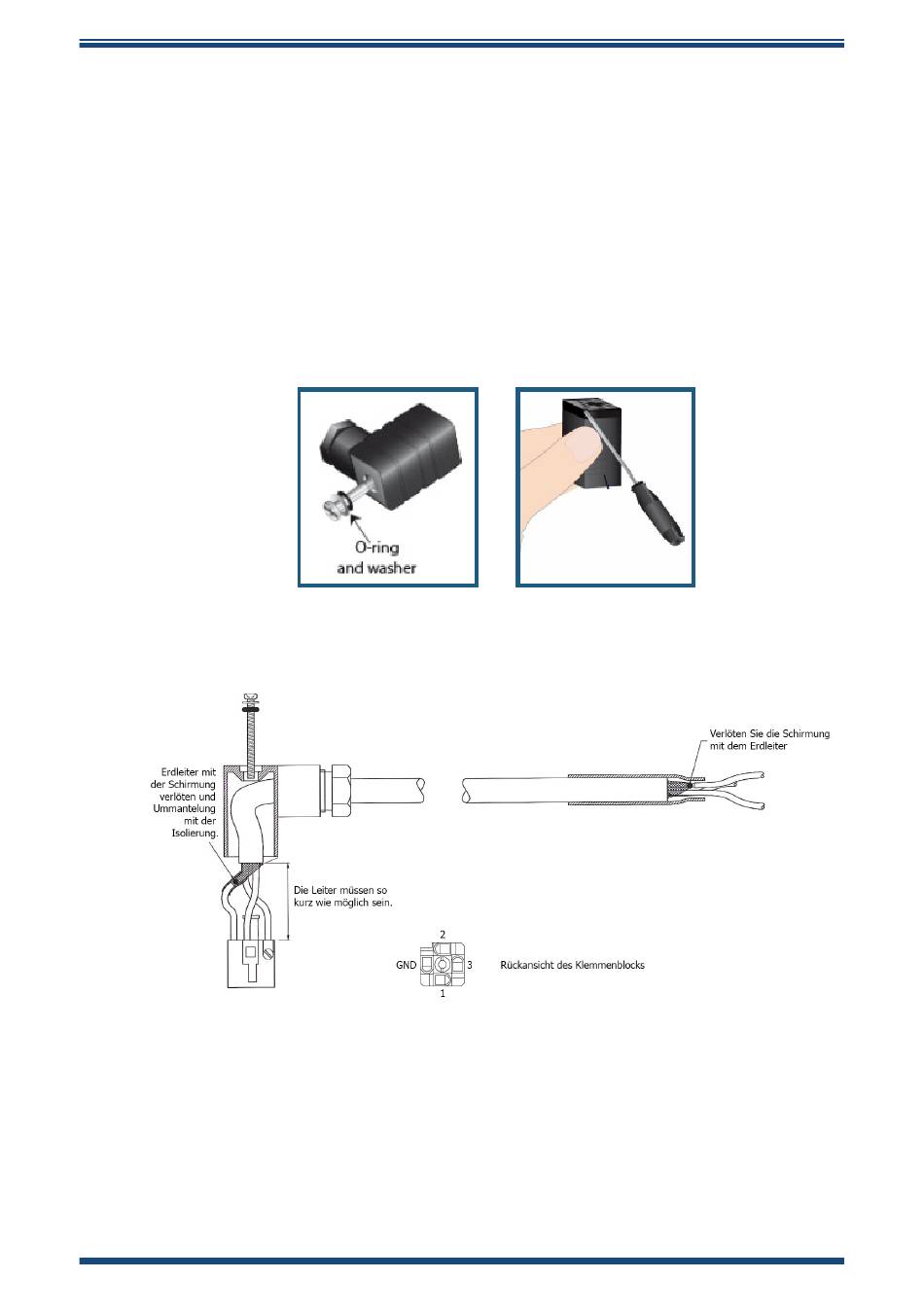

Entfernen des Steckverbinder-Klemmenblocks
Abbildung 4
Abbildung 5
Kabelkonfektion
INSTALLATION
5
