Bedienungsanleitung Easidew Transmitter
2.2.5 Kabelwahl bei selbst durchgeführter Verdrahtung
Es wird empfohlen, dreiadrige und geschirmte Kabel zu verwenden. Bei kurzen
Leitungsstrecken wäre ein Kabel mit Einzelleitern der Größe 24 AWG / 0,21 mm
Wahl. Bei längeren Leitungsstrecken ist unter Umständen ein Kabel mit größeren Leitern
erforderlich, um den Schleifenwiderstand innerhalb der zulässigen Grenzen zu halten.
Im folgenden Kapitel finden Sie ein Diagramm des maximalen Schleifenwiderstands im
Verhältnis zur Versorgungsspannung, das Ihnen bei der Kabelauswahl hilft.

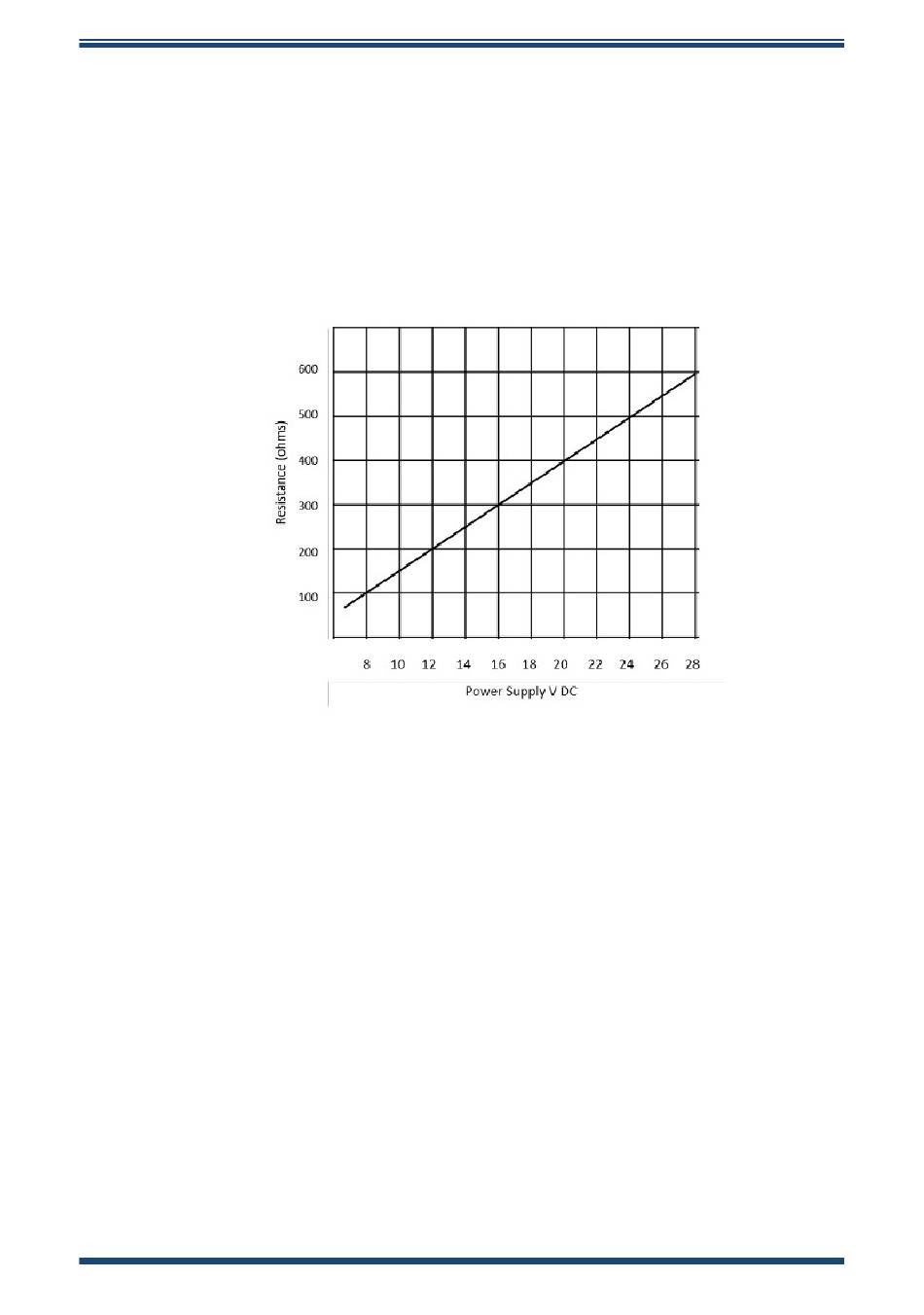

2.2.6 Maximaler Schleifenwiderstand im Verhältnis zur Versorgungsspannung
Abbildung 7
HINWEIS: Bei der Berechnung des Schleifenwiderstands muss der
Kabelwiderstand der gesamten Schleife berücksichtigt werden.
Michell Instruments
Maximallast des Easidew – einschließlich Kabelwiderstand
