INSTALLATION
2.3.5 Transmitter-Einbau – Rohrleitungsdirektanschluss
Der Transmitter kann direkt in ein Rohr oder eine Rohrleitung eingebaut werden (siehe
Abbildung 10.
Das Rohr bzw. die Rohrleitung muss ein auf das Gewinde des Transmittergehäuses
passendes Gewinde haben. Die Befestigungsmaße sind in Abbildung 10 zu finden. Bei
Rundrohren wird zur Gewährleistung einer gasdichten Abdichtung ein Befestigungsflansch
am Rohr benötigt, um der Dichtung eine flache Abdichtungsgegenfläche zu
1. Achten Sie darauf, dass die blaue Schutzhülle (und die dazugehörige
Trockenmittelkapsel) von der Spitze des Transmitters entfernt wurden.
2. Ziehen Sie eine Verbunddichtung (2) über das Gewindeteil des
Transmittergehäuses.
3. Schrauben Sie den Transmitter (3) in das Rohr (1). Anziehen, bis
ein gasdichter Abschluss erreicht ist. (Das Drehmoment hängt vom
Rohrleitungsmaterial ab.) HINWEIS: Nicht zu fest anziehen, da
sonst das Gewinde an der Rohrleitung beschädigt werden kann.

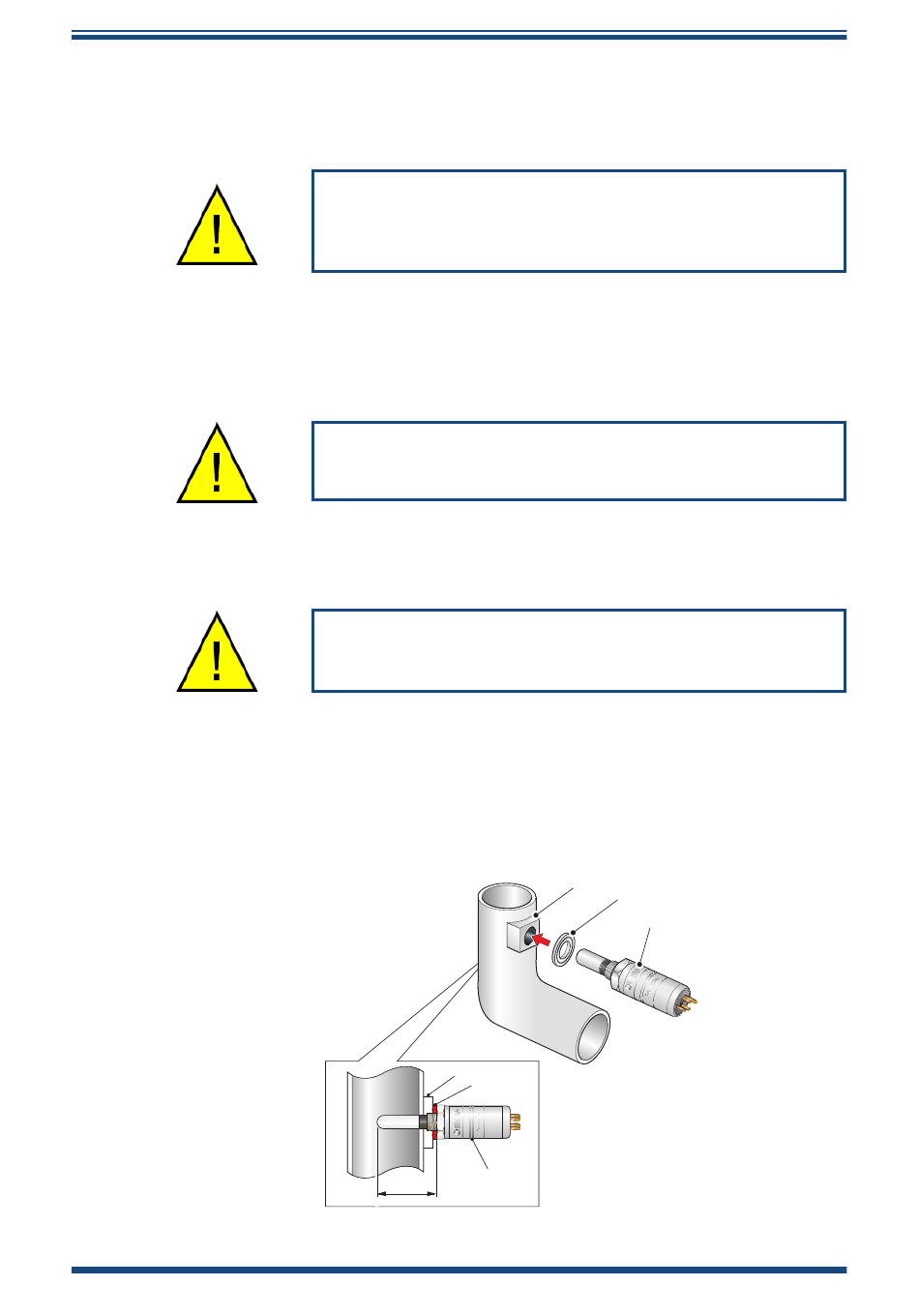

Abbildung 10
14
Bedienungsanleitung SF82 Transmitter
VORSICHT: Den Transmitter nicht zu nah am unteren Ende
einer Krümmung anbringen, wo sich möglicherweise das
gesamte Kondenswasser in der Rohrleitung sammelt und
die Messsonde durchtränkt.
Das folgende Verfahren muss von kompetentem
Fachpersonal ausgeführt werden.
WARNUNG: Der Filterschutz darf unter keinen
Umständen mit den Fingern berührt werden.
1
2
3
48mm
Transmitter-Montage an Rohrleitung oder Leitungksanal
1
2
3
97576 Issue 1.1, Dezember 2021
ermöglichen.
