Bedienungsanleitung Easidew Transmitter
2.3.4 Transmitter-Einbau – Probenblock (optional)
2.3.4.1 Gas-Anschlüsse am Sensorblock
Die Gasein- und -auslass-Anschlüsse für das Probengas werden am Sensorblock entsprechend
der Abbildung 8 angebracht. Beide Anschlüsse am Sensorblock können als Gaseinlass
verwendet werden, d.h. die Anschlüsse sind, wie es für die Verbindung geeigneter ist,
untereinander austauschbar.
Üblicherweise werden Edelstahl-Rohrleitungen eingesetzt, wobei dann die Baugruppe
Sensorblock/Transmitter selbsttragend ist. Wird eine Rohrleitung aus PTFE verwendet, so
kann für diese Baugruppe eine Halteklammer erforderlich werden.
Gasein- und -auslass haben ⅛"-NPT-Anschlüsse. Es ist empfehlenswert, für beide Anschlüsse
einen Edelstahl-Rohradapter zu verwenden, und zwar entweder die Größe ⅛" NPT auf 6
mm oder ⅛" NPT auf ¼"; siehe Positionen 2...5 in Abbildung 8 . Die Verbindungen am
Sensorblock (6) erfolgen wie nachstehend beschrieben:
HINWEIS: Die folgende Beschreibung bezieht sich auf eine 6mm-Rohrbefestigung.
Beide Anschlüsse
Rohradapter sind nicht Bestandteile des Lieferumfangs; sie können bei der
örtlichen Vertretung oder direkt bei Michell Instruments (www.michell.com)
nachgefragt werden.
1. Schneiden Sie eine passende Länge eines 6mm-Edelstahlrohres (1) ab
und Sie biegen es gegebenenfalls, um es dem Gaseinlass am Sensorblock
anzupassen. HINWEIS: Um die Anbringung des Rohres am Einlass des
Probeblocks zu erleichtern, sollte es davor wenigstens 75 mm (3")
gerade verlaufen.
2. Reinigen und entgraten Sie den Innen- und Außenrand des Rohrs am
Verbindungspunkt.
3. Umwickeln Sie das NPT-Gewinde 2...3 mal mit einem PTFE-Band für
Gasinstallateure. Die Umwicklung sollte den ersten Gewindegang frei lassen
und der Richtung des Gewindegangs folgen.
Michell Instruments
Diese Prozedur muss von einem dafür qualifizierten
Installationsingenieur ausgeführt werden.
1
2
3
4
5
5 4 3 2
1

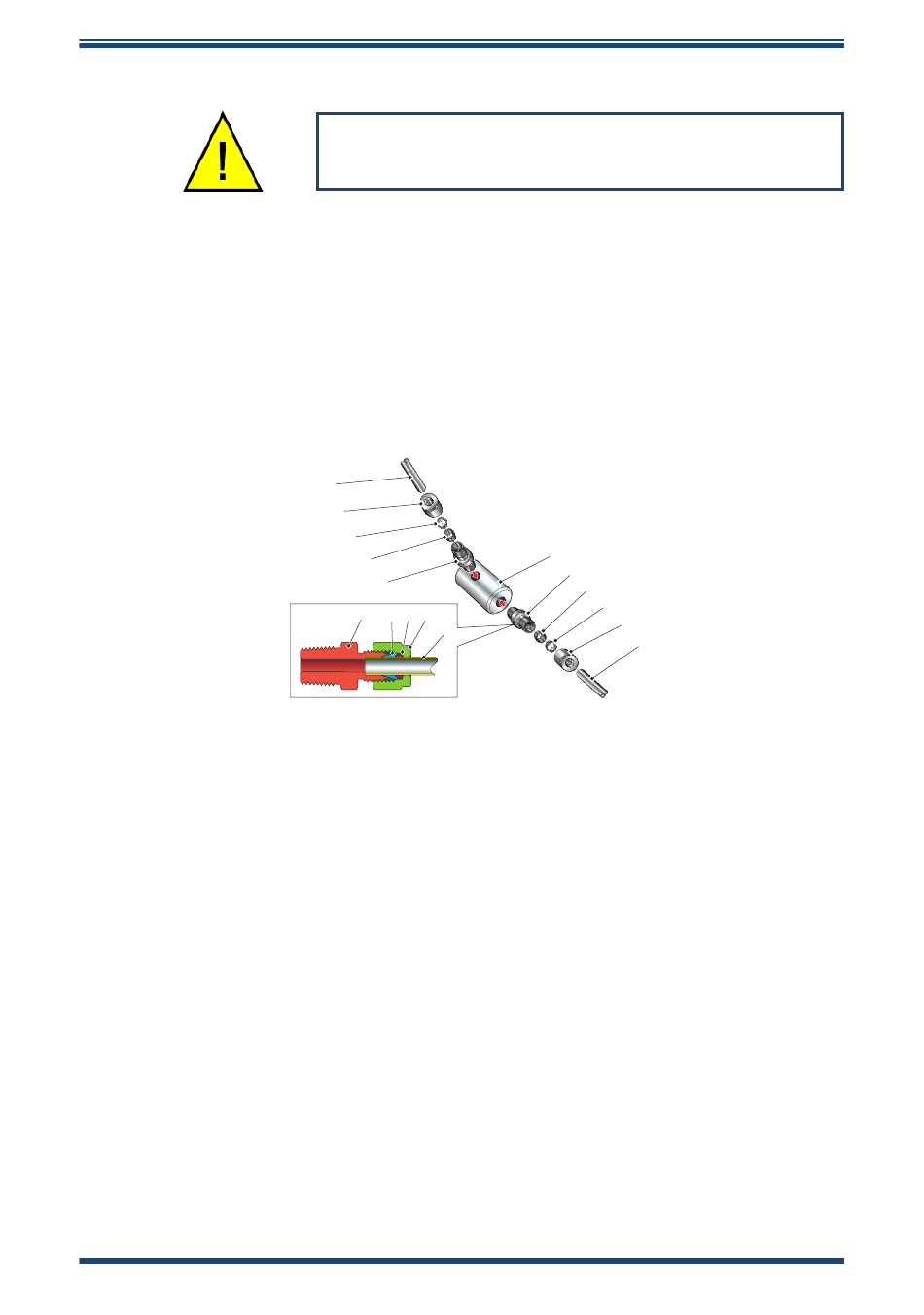

Gas-Anschlüsse am Sensorblock
Abbildung 8
am Sensorblock
6
5
4
3
2
1
haben ein ⅛"-NPT-Innengewinde.
INSTALLATION
11
