INSTALLATION
2.2.1.1 Elektrische Anschlüsse
Anschlussstift
1
3
GND
Achtung: Für den Sensorbetrieb muss die Rückleitung des 4...20-mA-Signals an eine
geeignete Last oder einen negativen Anschluss der Spannungsversorgung angeschlossen
werden. Wenn dieser Stift nicht belegt ist, kann der Transmitter beschädigt werden. Im
Dokument weiter hinten finden Sie Anschlussbeispiele in den Schaltplänen.
Hinweis: Das Sensorkabel ist NICHT standardmäßig im Lieferumfang enthalten. Fertig
verdrahtete Ersatzkabel können über Michell Instruments bezogen werden. Gemäß den
Anweisungen im nächsten Kapitel können Kabel ansonsten auch selbst verdrahtet werden.

2.2.1.2 Kabelanschuss zum Transmitter

Um die angegebene Schutzart beim Anschluss des Steckverbinders zu erreichen, muss die
Sicherungsschraube (mit O-Ring und Unterlegscheibe) mit einem Mindestdrehmoment von
3,4 Nm angezogen werden. Das verwendete Sensorkabel muss einen Mindestdurchmesser
von 4,6 mm aufweisen.
4
Bedienungsanleitung Easidew Transmitter
Michell-
Standardleiterfarbe
Grün
Rot
Blau

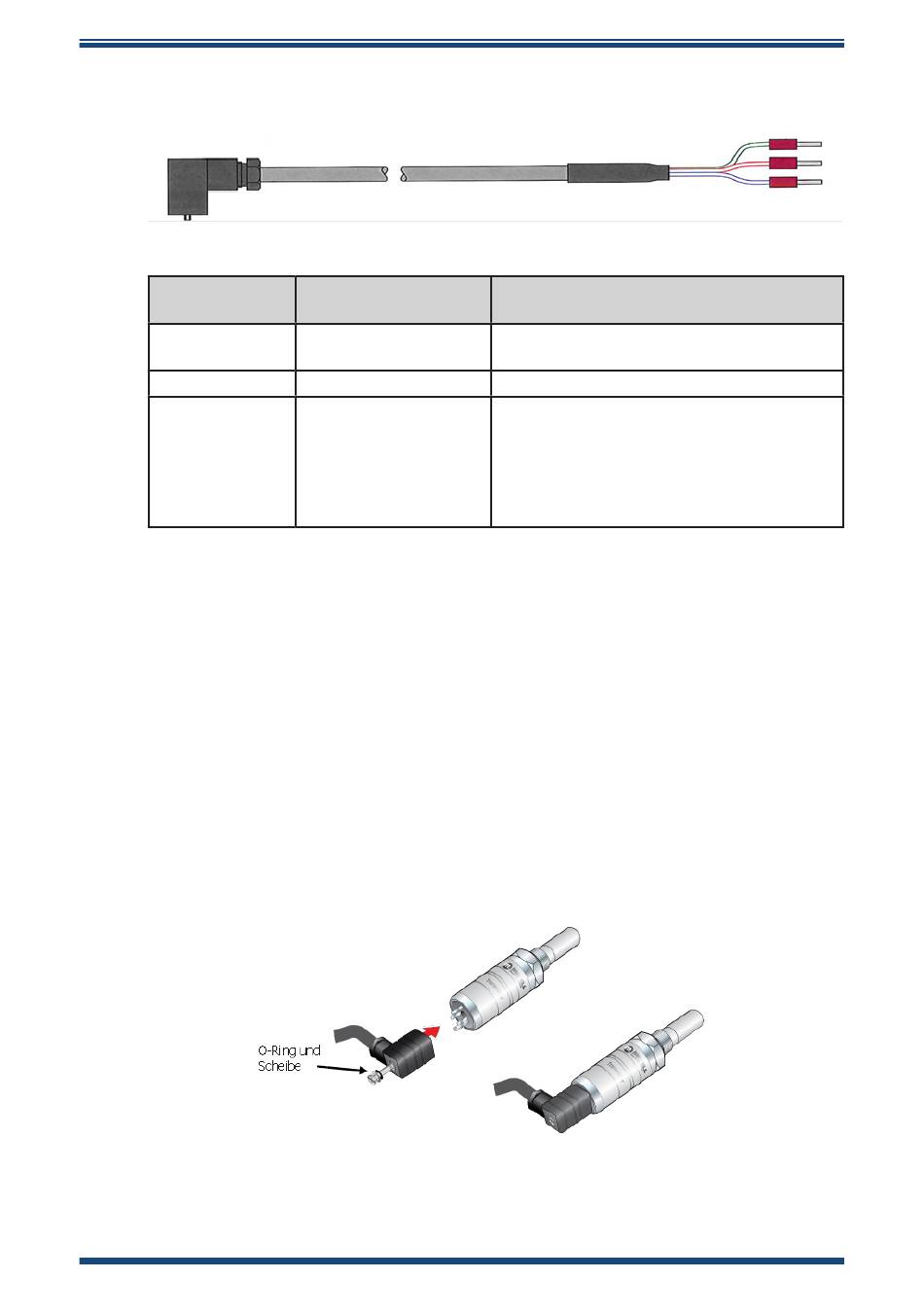

Abbildung 3 Installation des Steckverbinders

Funktion

4...20 mA Signal-Rückleitung
(negative Spannungsversorgung -)
Spannungsversorgung (+)
Erde, Anschluss der Kabelschirmung
Dieser Stift ist eine Direktverbindung zum
Metallgehäuse des Transmitters, aber nicht
zur Transmitter-Elektronik, und ist allein für
die Kabelschirmung vorgesehen.
97504 DE Version 3.2, Mai 2022
