Bedienungsanleitung Easidew Transmitter

2.2.2.2 Easidew M12 Kabel

Der Kabel Anschlussstecker wird durch Ausrichten des Kodierpins am Transmitter auf
den Schlitz auf der Kabelseite eingeschoben und anschließend durch Rotation Fingerfest
gezogen.
Kabel mit vergossenen M12-Anschlüssen werden von Michell Instruments in den folgenden
Längen angeboten:
• 0,8 m
• 2 m
• 5 m
• 10 m
Das andere Ende des Sensorkabels verfügt nicht über eine Klemme, damit es direkt mit
dem gewünschten Überwachungssystem verbunden werden kann.
Zur Kabelverlängerung können Standard 5-Pin M12 Kabel zwischen dem Easidew Transmitter
und dem Michell Instruments Anschlusskabel eingesetzt werden.
2.2.3

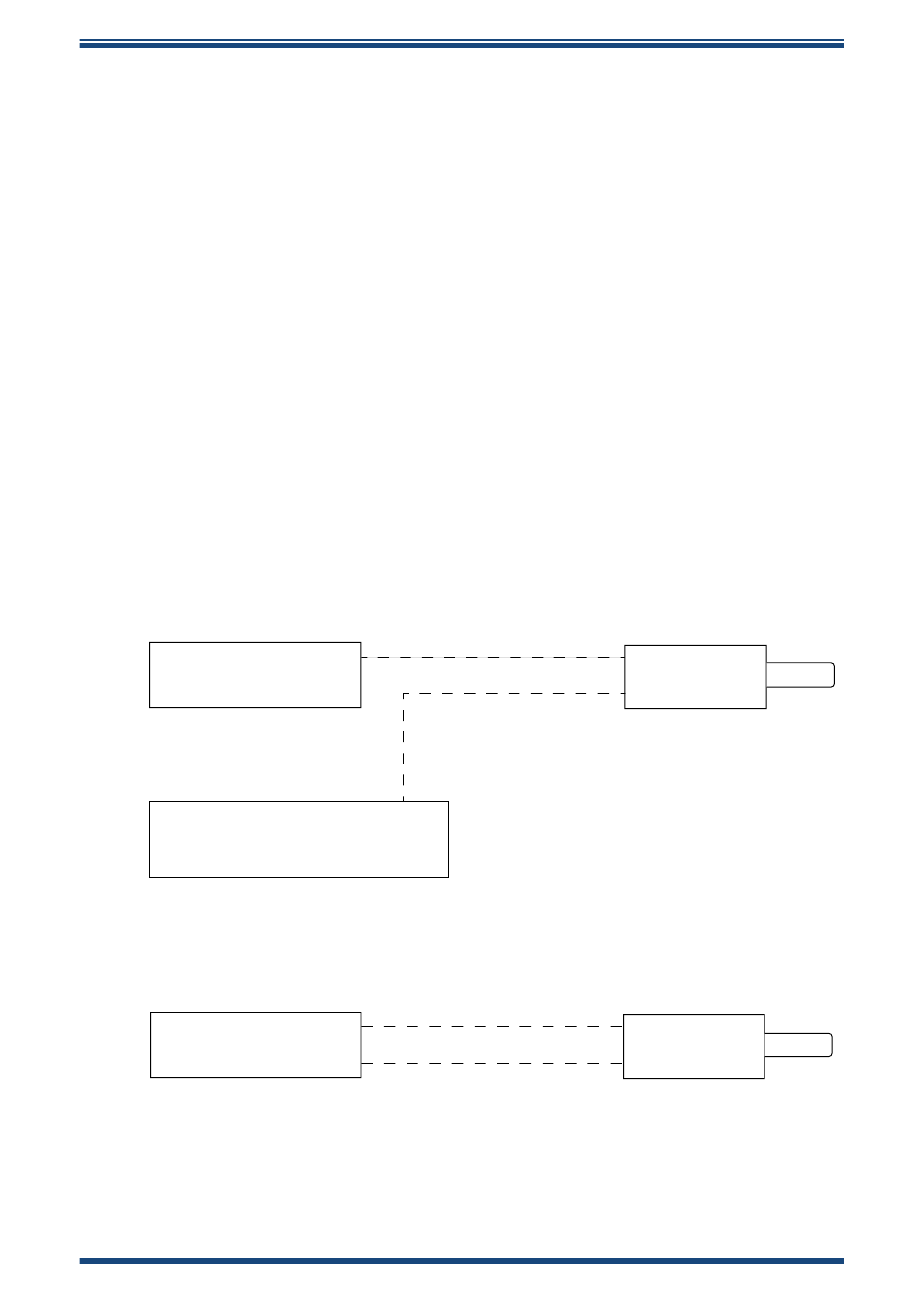

4...20 mA Verdrahtungsplan

Beispiel 1: Anschluss des Transmitters an ein externes Netzteil für die Spannungsversorgung.
Netzteil
0 V
−ve
Strom Messeingang einer
Anzeige/PLC/DCS etc.
Beispiel 2: Anschluss des Transmitters an ein Anzeige-/Speisegerät.
Anzeige-/
Speisegerät
Michell Instruments
Spannungs-
versorgung +Ve
+24 V
4...20 mA
Signal
+ve
Spannungs-
+24V versorgung +Ve
4...20 mA
0V
Signal
INSTALLATION
SF82
Transmitter
SF82
Transmitter
7
