INSTALLATION

2 INSTALLATION
2.1 Gerät auspacken
Wenn Sie den Sender aus dem Karton nehmen, überprüfen Sie bitte, ob alle folgenden
Standardkomponenten enthalten sind:
• Easidew Transmitter
• Kalibrierzertifikat
• Elektrischer Anschluss (nur Modelle nach DIN 43650)
Der Transmitter wird mit einer Prozessdichtung geliefert, die an der Einheit befestigt wird. Je
nach Version handelt es sich dabei entweder um eine Unterlegscheibe (Anschlussoptionen
5/8" oder G1/2") oder eine O-Ring-Dichtung (3/4"-Anschluss).
Das Sensorelement des Senders ist während des Transports durch eine blaue
Kunststoffabdeckung geschützt, die eine kleine Trockenmittelkapsel enthält. Die Abdeckung
sollte vor dem Betrieb entfernt werden, aber für den Fall, dass sie für den Rückversand
benötigt wird, aufbewahrt werden.
Je nach Modell wird der Transmitter mit einem elektrischen Anschluss geliefert, der die
Transmitterstifte während des Transports schützt. Bewahren Sie den Stecker an einem
sicheren Ort auf, bis Sie bereit sind, den Sensor anzuschließen.
2
Bedienungsanleitung Easidew Transmitter

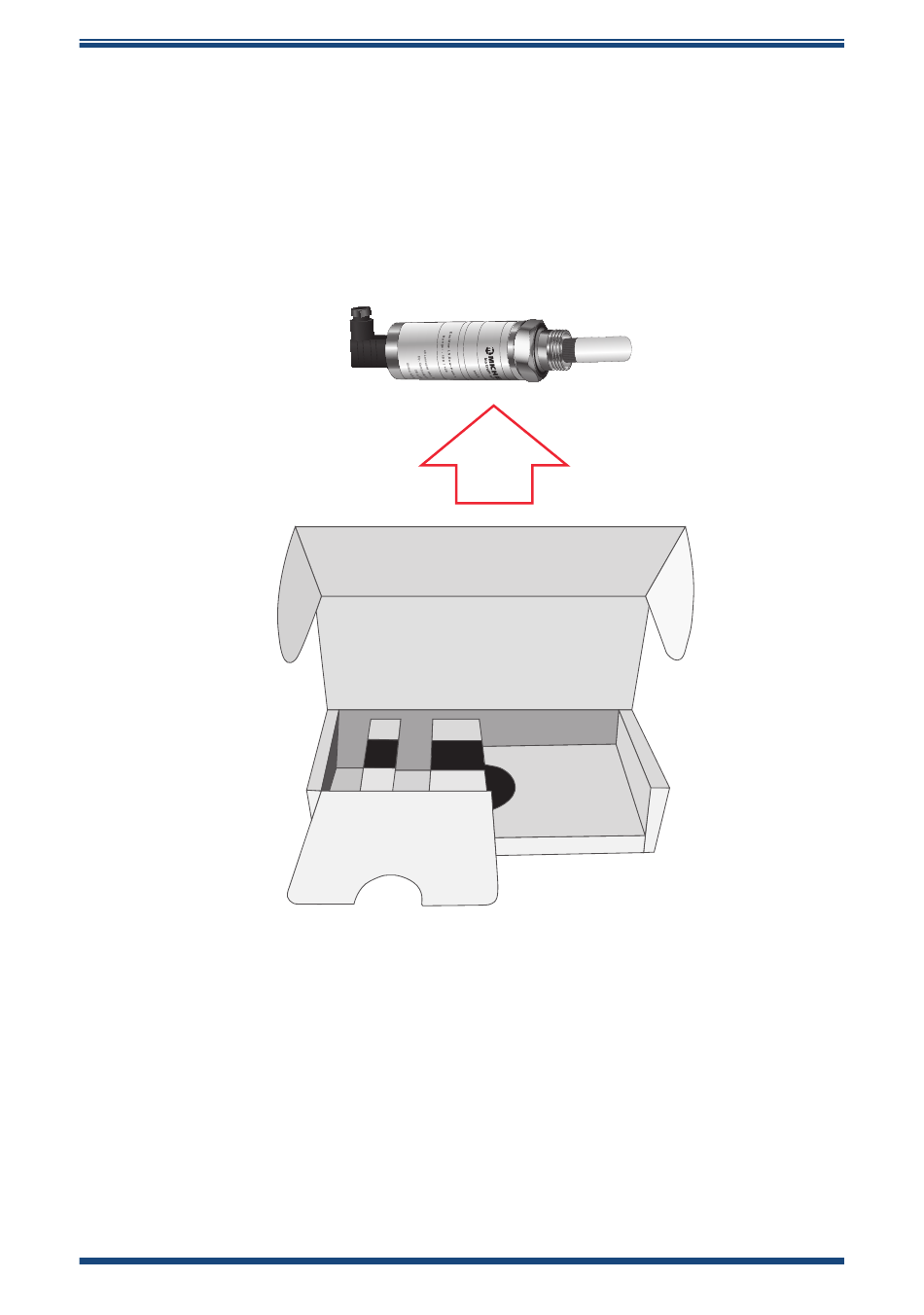

Abbildung 1 Auspackmethode des DIN43650Transmitters
97504 DE Version 3.2, Mai 2022
