INSTALLATION
2.2.4 RS485 / Modbus RTU Kommunikation & Verdrahtungsplan
Modbus RTU über RS485 Kommunikation ist auf dem Easidew M12 Anschlussstecker
simultan zum 2-Leiter 4...20 mA Signal verfügbar.
Vollständige Angaben zur Modbus Kommunikation finden Sie im Anhang B.

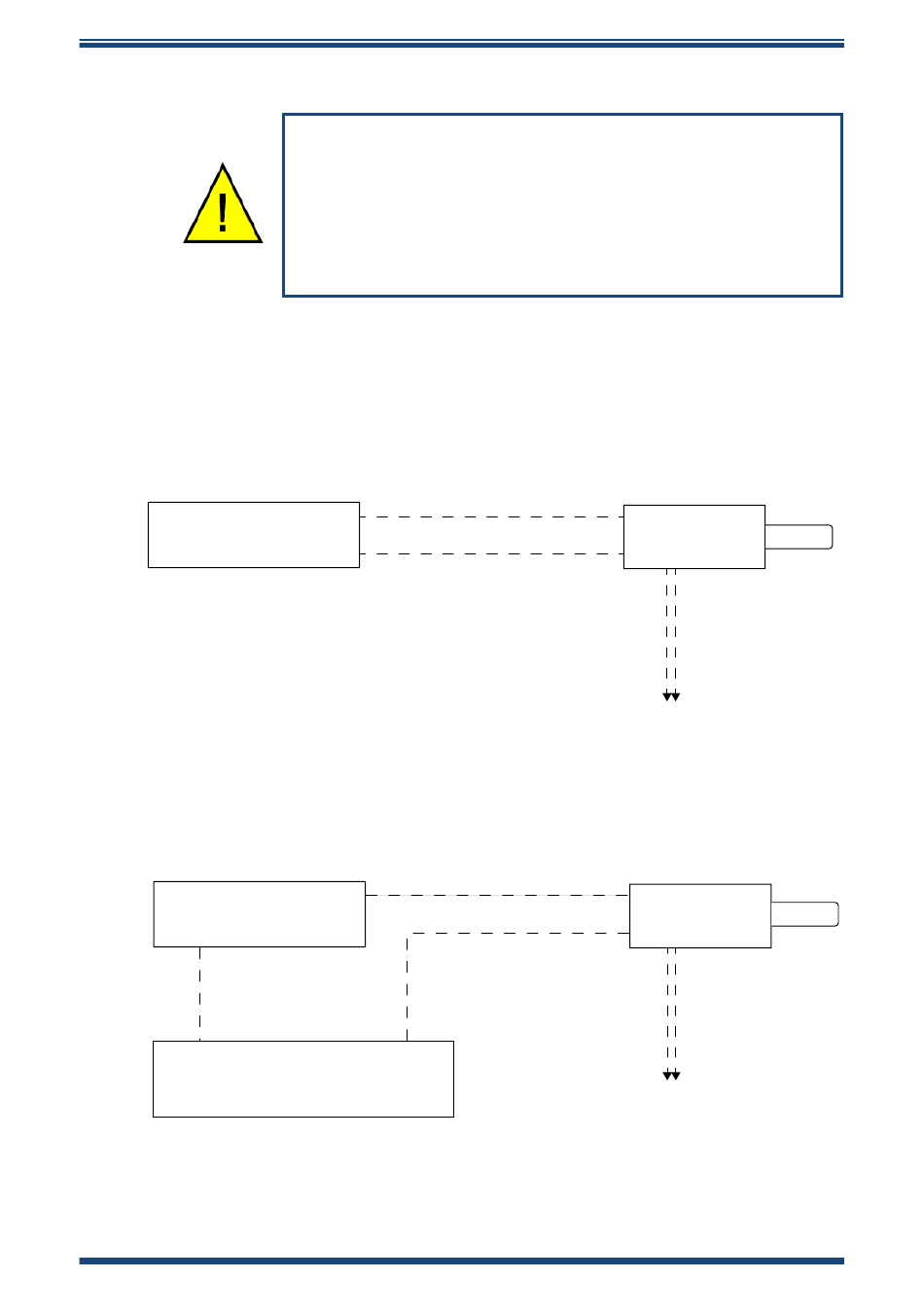

Beispiel 1: Verwendung der RS485 / Modbus Kommunikations-Schnittstelle.
Netzteil
Beispiel 2: Simultane Verwendung des 4...20 mA Signals & der RS485 / Modbus
Kommunikation
Netzteil
0V
−ve
Strom Messeingang einer
Anzeige/PLC/DCS etc.
8
Bedienungsanleitung Easidew Transmitter
Die Easidew Version mit M12 Anschlussstecker sollte
verwendet werden für Monitoring oder Messung über die
RS485 / Modbus Schnittstelle. Die RS485 Schnittstelle der
Easidew Version mit DIN 43650 eignet sich für Konfiguration
und Diagnose und sollte mit dem Michell Instruments
Kommunikations-Kit verwendet werden. Verdrahtungsfehler
können zur irreversiblen Schädigung des Transmitters führen.
+24V
0V
+24V
+ve
Spannungs-
versorgung +Ve
Transmitter
4...20 mA
Signal
Zum RS845 Modbus Netzwerk/Gerät
Spannungs-
versorgung +Ve
Transmitter
4...20 mA
Signal
Zum RS485 Modbus Netzwerk/Gerät
97504 DE Version 3.2, Mai 2022
SF82
Modbus A+B
SF82
Modbus A+B
