Bedienungsanleitung SF82 Transmitter
2.3.4
Transmitter-Einbau – Probenblock (optional)
2.3.4.1 Gas-Anschlüsse am Sensorblock
Die Gasein- und -auslass-Anschlüsse für das Probengas werden am Sensorblock
entsprechend der Abbildung 8 angebracht. Beide Anschlüsse am Sensorblock können
als Gaseinlass verwendet werden, d.h. die Anschlüsse sind, wie es für die Verbindung
geeigneter ist, untereinander austauschbar.
Üblicherweise werden Edelstahl-Rohrleitungen eingesetzt, wobei dann die Baugruppe
Sensorblock/Transmitter selbsttragend ist. Wird eine Rohrleitung aus PTFE verwendet,
so kann für diese Baugruppe eine Halteklammer erforderlich werden.
Gasein- und -auslass haben ⅛"-NPT-Anschlüsse. Es ist empfehlenswert, für beide
Anschlüsse einen Edelstahl-Rohradapter zu verwenden, und zwar entweder die Größe
⅛" NPT auf 6 mm oder ⅛" NPT auf ¼"; siehe Positionen 2...5 in Abbildung 8 . Die
Verbindungen am Sensorblock (6) erfolgen wie nachstehend beschrieben:
HINWEIS:
Rohrbefestigung. Beide Anschlüsse am Sensorblock haben ein ⅛"-NPT-
Innengewinde. Rohradapter sind nicht Bestandteile des Lieferumfangs; sie
können bei der örtlichen Vertretung oder direkt bei Michell Instruments
(www.michell.com) nachgefragt werden.
1.
Schneiden Sie eine passende Länge eines 6mm-Edelstahlrohres (1) ab
und Sie biegen es gegebenenfalls, um es dem Gaseinlass am Sensorblock
anzupassen. HINWEIS: Um die Anbringung des Rohres am Einlass
des Probeblocks zu erleichtern, sollte es davor wenigstens 75 mm
(3") gerade verlaufen.
2.
Reinigen und entgraten Sie den Innen- und Außenrand des Rohrs am
Verbindungspunkt.
3.
Umwickeln Sie das NPT-Gewinde 2...3 mal mit einem PTFE-Band für
Gasinstallateure. Die Umwicklung sollte den ersten Gewindegang frei
lassen und der Richtung des Gewindegangs folgen.
Michell Instruments
Diese Prozedur muss von einem dafür qualifizierten
Installationsingenieur ausgeführt werden.
1
2
3
4
5
5
4
3
2

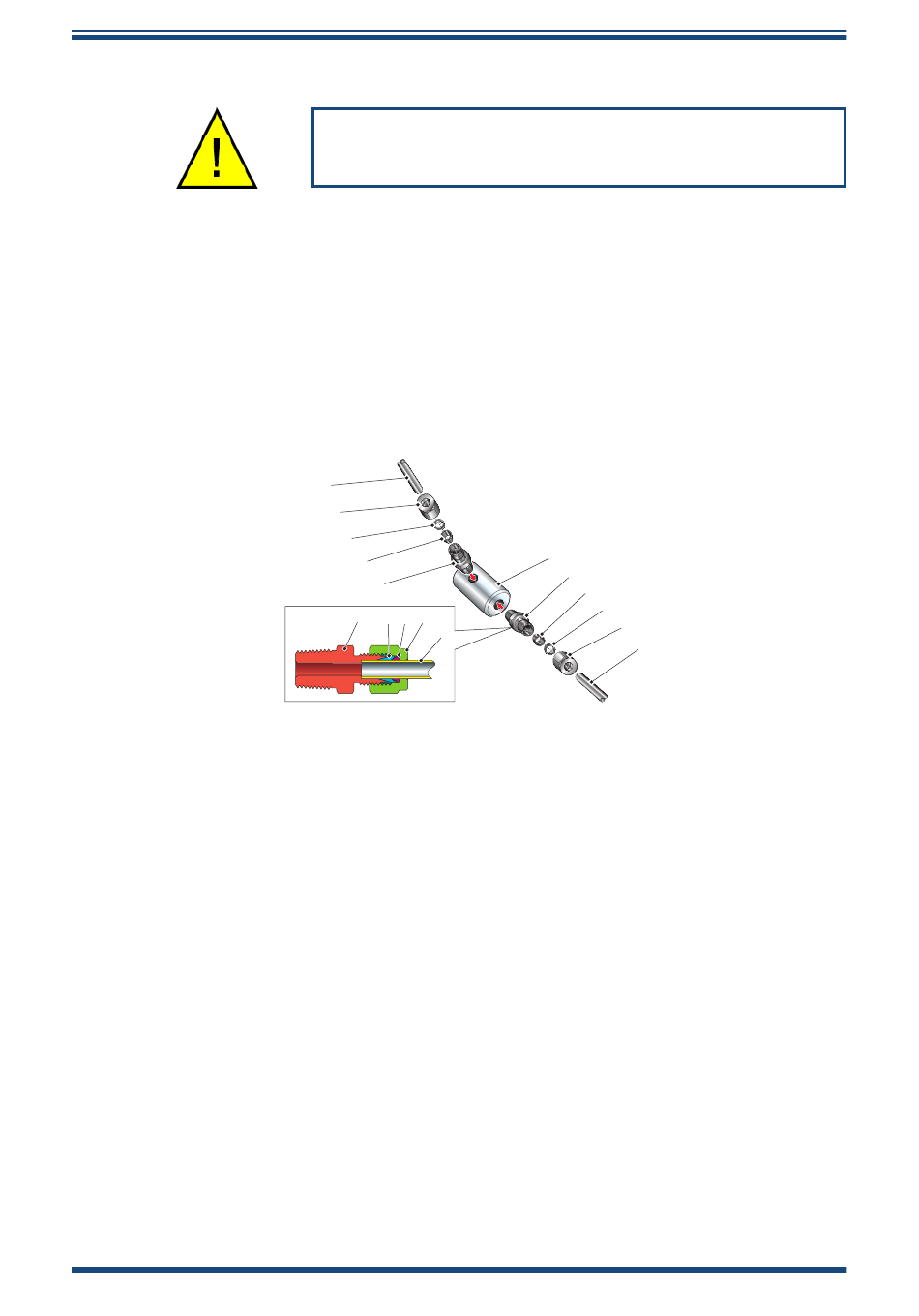

Abbildung 8 Gas-Anschlüsse am Sensorblock
Die
folgende
Beschreibung
6
5
4
3
1
bezieht
INSTALLATION
2
1
sich
auf
eine
6mm-
