Bedienungsanleitung SF82 Transmitter
2.2.5 Kabelwahl bei selbst durchgeführter Verdrahtung
Es wird empfohlen, dreiadrige und geschirmte Kabel zu verwenden. Bei kurzen
Leitungsstrecken wäre ein Kabel mit Einzelleitern der Größe 24 AWG / 0,21 mm
die typische Wahl. Bei längeren Leitungsstrecken ist unter Umständen ein Kabel mit
größeren Leitern erforderlich, um den Schleifenwiderstand innerhalb der zulässigen
Grenzen zu halten. Im folgenden Kapitel finden Sie ein Diagramm des maximalen
Schleifenwiderstands im Verhältnis zur Versorgungsspannung, das Ihnen bei der
Kabelauswahl hilft.
2.2.6 Maximaler Schleifenwiderstand im Verhältnis zur Versorgungsspannung

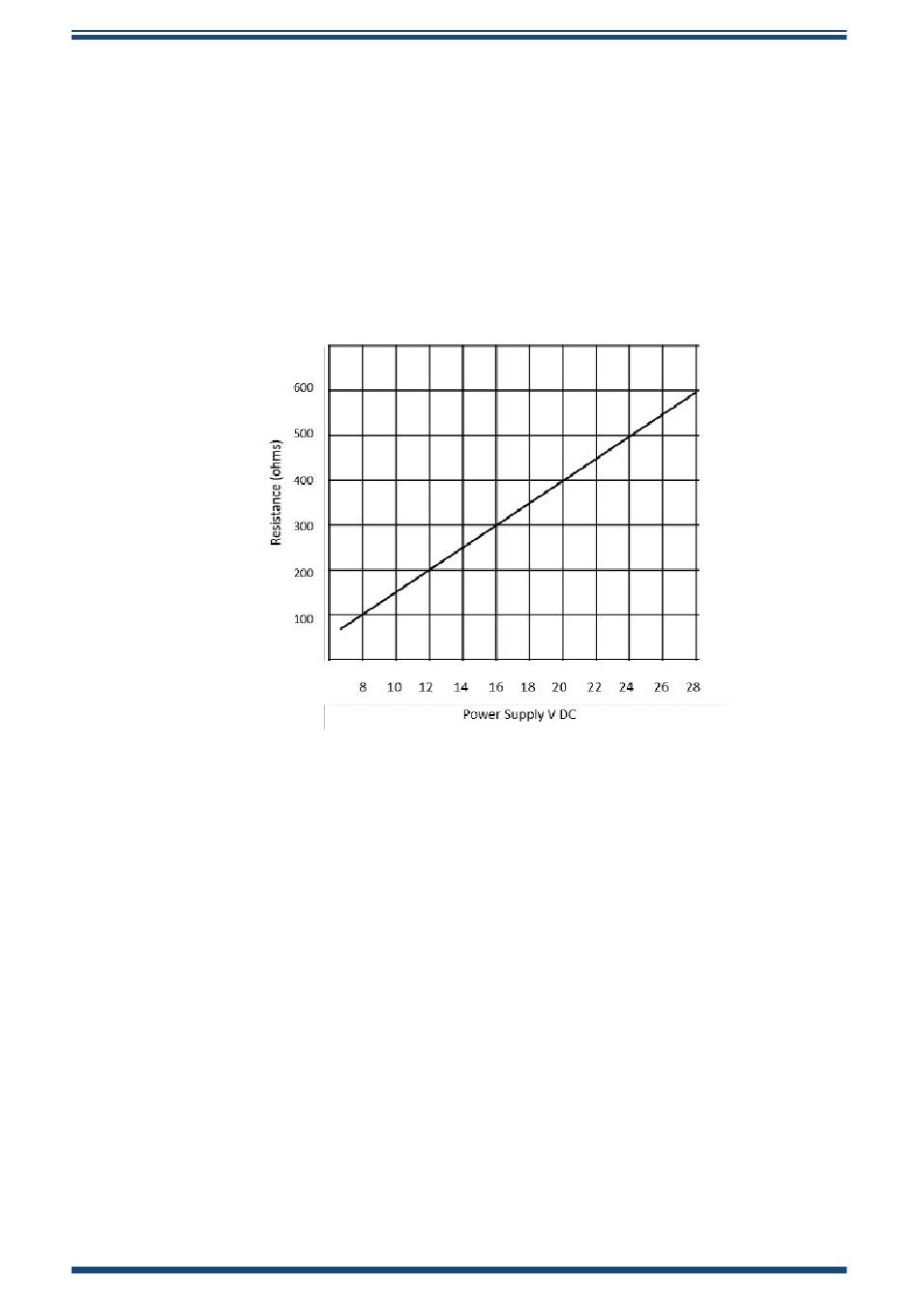

Abbildung 7 Maximallast des SF82 – einschließlich Kabelwiderstand
HINWEIS: Bei der Berechnung des Schleifenwiderstands muss der
Kabelwiderstand der gesamten Schleife berücksichtigt werden.
