INSTALLATION
2.2.2
SF82 Version mit M12 Anschlussstecker
Die folgenden Abschnitte gelten nur für die SF82 Version mit M12 Anschlussstecker.
2.2.2.1 Elektrische Anschlüsse
Connector
Pin
1
2
3
4
5
Warnung: Das 4...20mA Signal muss mit einer geeigneten Bürde oder an einer negative
Spannungsversorgung angeschlossen werden (2-Leiter Anschluss).
HINWEIS: Der Sensor wird ohne Kabel geliefert. Fertig konfektionierte Kabel können
Sie direkt von Michell Instruments erhalten oder selbst fertigen nach Anweisung in
folgendem Abschnitt.
6
Bedienungsanleitung SF82 Transmitter

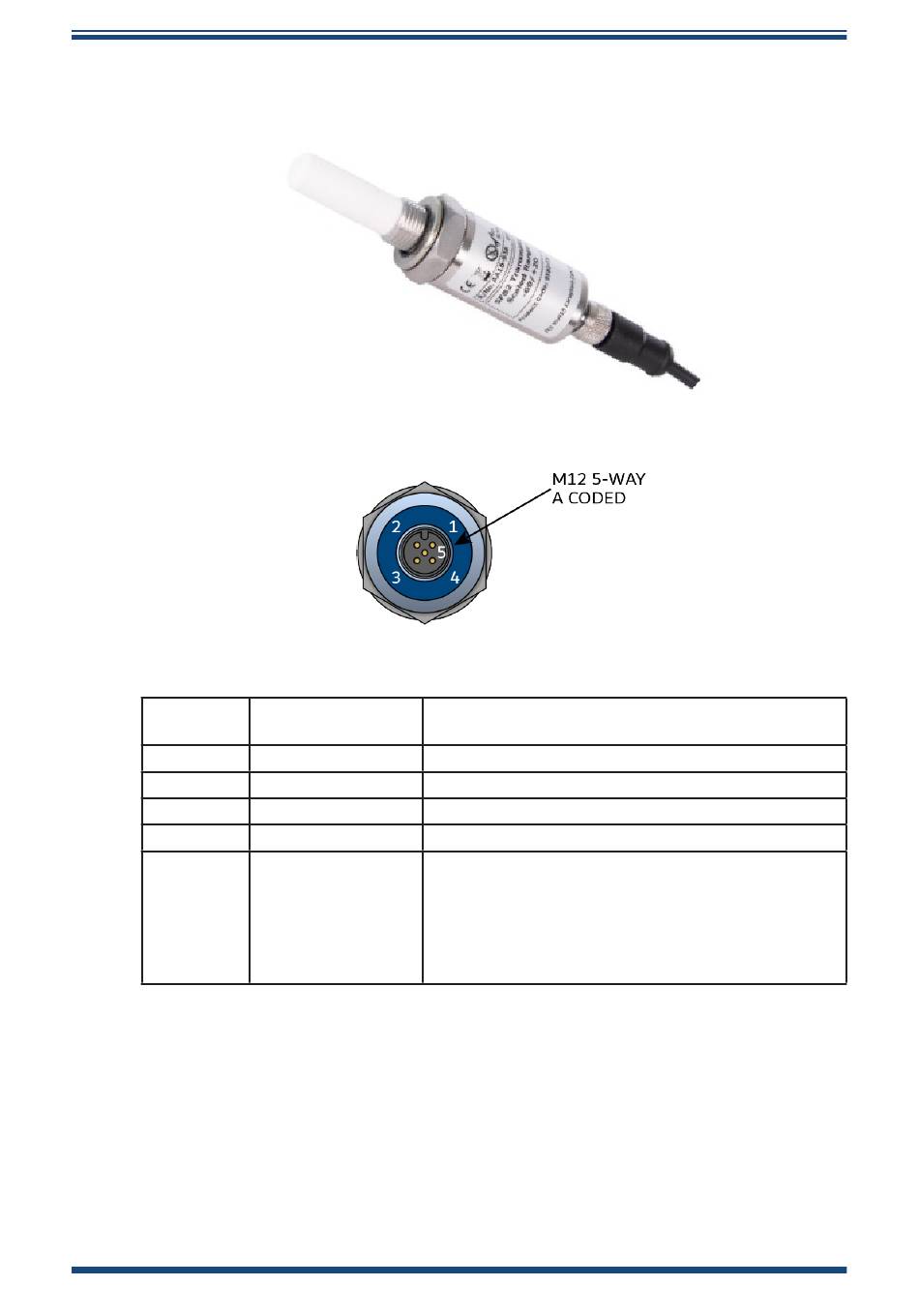

Abbildung 6 Installation des Sensor-Steckverbinders
Michell Standard
Funktion
Conductor Colour
Braun
Modbus A
Weiß
Modbus B
Blau
4...20mA Signal (Spannungsversorgung -Ve)
Schwarz
Spannungsversorgung + Ve
Grau
Masse, Kabelschirmung
Dieser Pin ist einzig für die Kabelschirmung zu
verwenden, da direkt mit dem Transmitter Gehäuse
verbunden,
Elektronik.
jedoch
nicht
mit
der
97576 Issue 1.1, Dezember 2021
