2.2.1.3 Selbstmontage der Sensorkabel
Informationen zum Kabeltyp finden Sie in Kapitel 2.2.5, Kabelwahl bei selbst
durchgeführter Verdrahtung.
Montageanweisungen
1.
Entfernen Sie die Schraube an der Gehäuserückseite des DIN-Steckers.
2.
Heben Sie den Klemmenblock vom Steckergehäuse ab, indem Sie
einen kleinen Schraubendreher in die Kerbe an der Vorderseite des
Klemmenblocks einführen.
3.
Achten Sie darauf, den abdichtenden O-Ring und die Scheibe zusammen
mit der Schraube aufzubewahren.
4.
Das Kabel muss gemäß Abbildung 5 montiert werden.
Michell Instruments

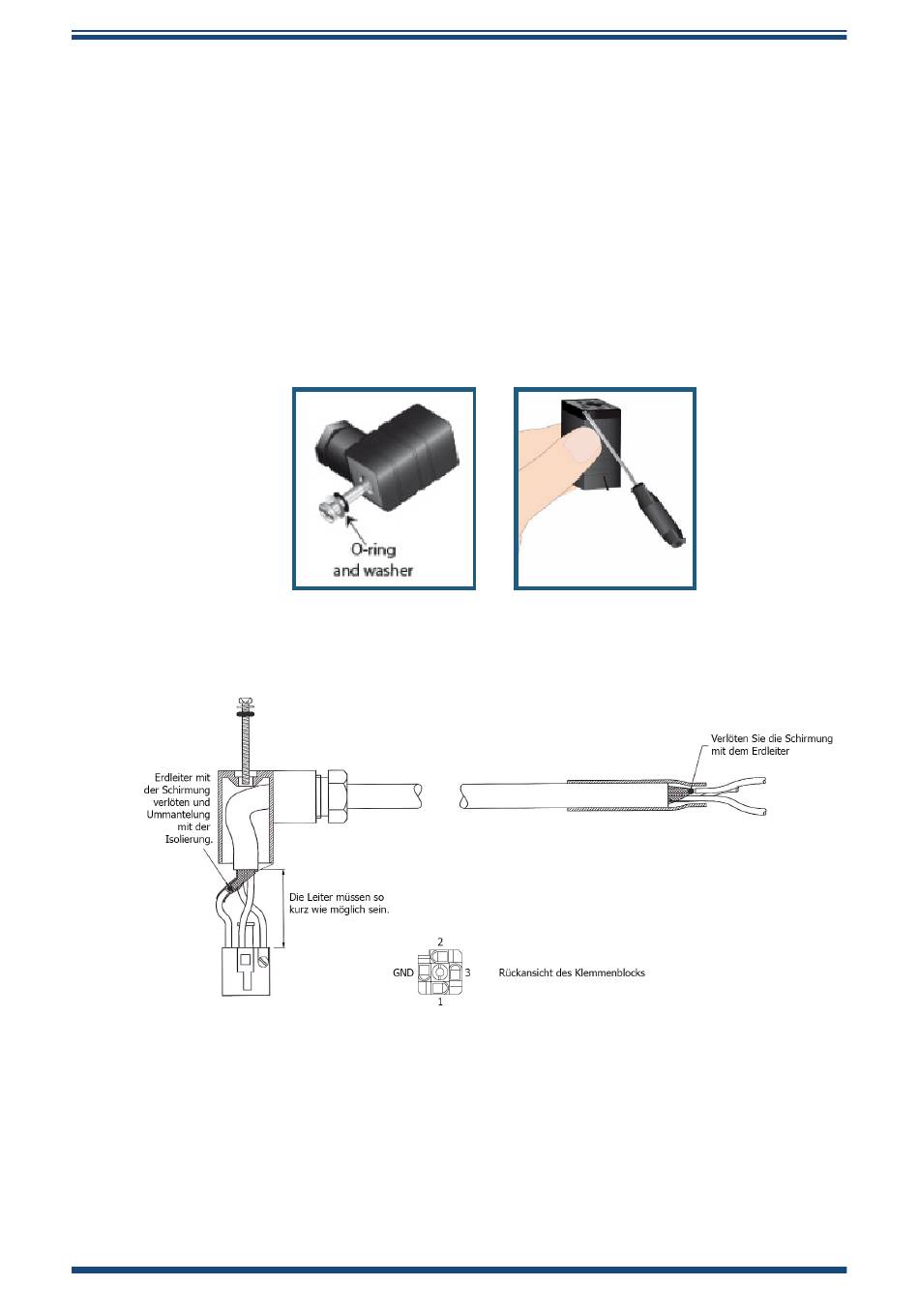

Abbildung 4 Entfernen des Steckverbinder-Klemmenblocks
Abbildung 5 Kabelkonfektion
