INSTALLATION
2.2.1.1 Elektrische Anschlüsse
Anschlussstift
1
3
GND
Achtung: Für den Sensorbetrieb muss die Rückleitung des 4...20-mA-Signals an eine
geeignete Last oder einen negativen Anschluss der Spannungsversorgung angeschlossen
werden. Wenn dieser Stift nicht belegt ist, kann der Transmitter beschädigt werden. Im
Dokument weiter hinten finden Sie Anschlussbeispiele in den Schaltplänen.
Hinweis: Das Sensorkabel ist NICHT standardmäßig im Lieferumfang enthalten. Fertig
verdrahtete Ersatzkabel können über Michell Instruments bezogen werden. Gemäß
den Anweisungen im nächsten Kapitel können Kabel ansonsten auch selbst verdrahtet
werden.

2.2.1.2 Kabelanschuss zum Transmitter

Um die angegebene Schutzart beim Anschluss des Steckverbinders zu erreichen,
muss die Sicherungsschraube
Mindestdrehmoment von 3,4 Nm angezogen werden. Das verwendete Sensorkabel
muss einen Mindestdurchmesser von 4,6 mm aufweisen.
4
Bedienungsanleitung SF82 Transmitter
Michell-
Standardleiterfarbe
Grün
Rot
Blau
(mit

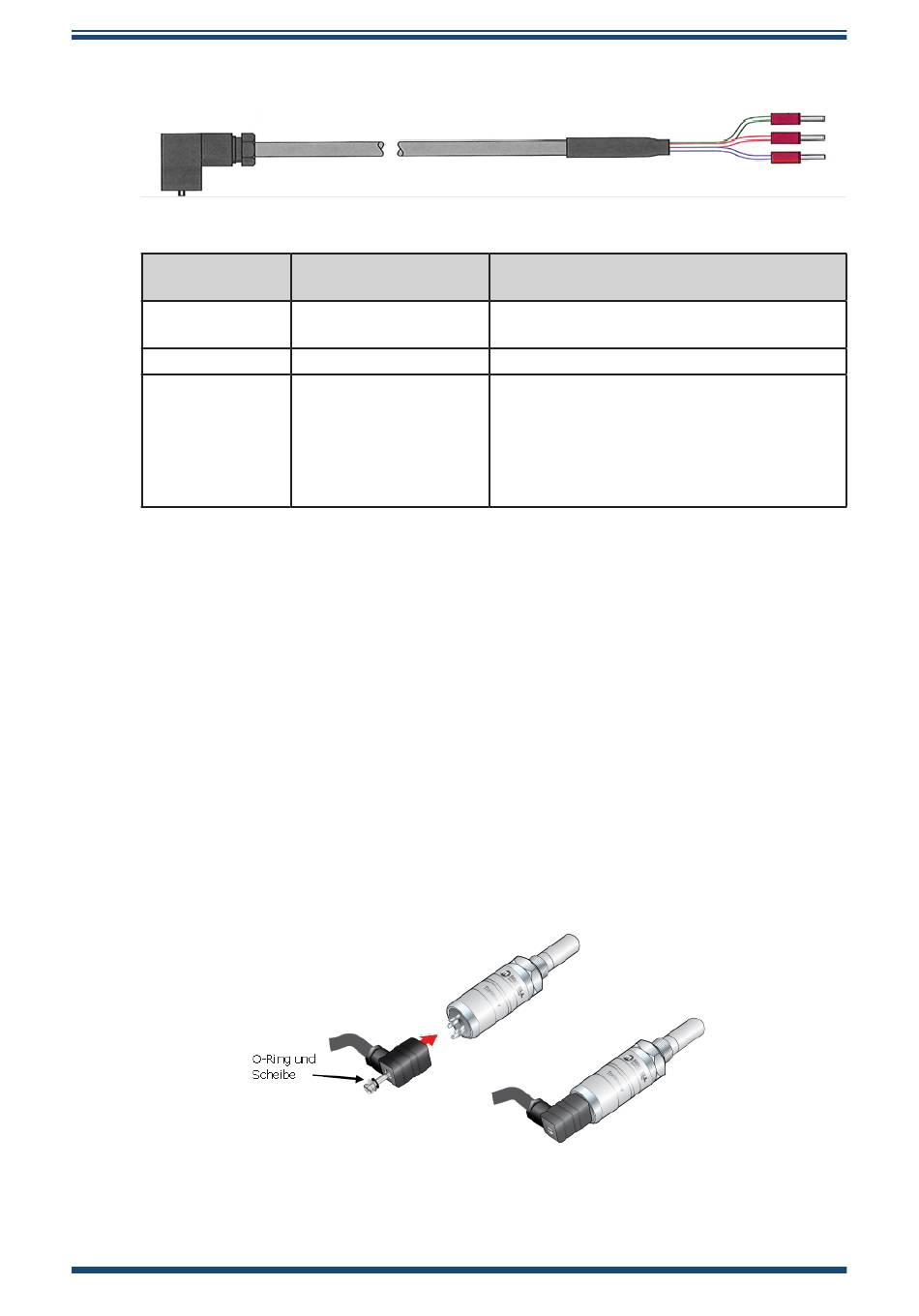

Abbildung 3 Installation des Steckverbinders

Funktion

4...20 mA Signal-Rückleitung
(negative Spannungsversorgung -)
Spannungsversorgung (+)
Erde, Anschluss der Kabelschirmung
Dieser Stift ist eine Direktverbindung zum
Metallgehäuse des Transmitters, aber
nicht zur Transmitter-Elektronik, und ist
allein für die Kabelschirmung vorgesehen.
O-Ring und Unterlegscheibe)
97576 Issue 1.1, Dezember 2021
mit einem
