Spülwasserschlauch in den Spülwasseranschluss-
winkel (9) fest einstecken.
Spülwasserschlauch mit Gefälle zum Kanal-
anschluss (Abfluss) führen und das Ende mit dem
beiliegenden Befestigungsmaterial gegen „Druck-
Wedeln" sichern.
Überlaufschlauch (18 x 24) auf den Sicherheits-
überlauf (10) aufstecken, mit Kabelbinder sichern
und mit mind. 10 cm Gefälle zum Kanalanschluss
(Abfluss) führen.
9
Im Multiblock X ist ein Bypass integriert. Der Ein-
bau ist in waagerecht und senkrecht verlaufende
Rohrleitungen möglich.
Die separate Einbauanleitung des Multiblocks
beachten, da sonst im Schadensfall die Gewähr-
leistung erlischt.
Eventuell vorhandene Schmutzpartikel durch Öffnen
10
des Handrads am Multiblock X ausspülen.
6.1

Einbauschema

Wasser-
Strainer
stop
Kanal-
Boden-
anschluss
sensor

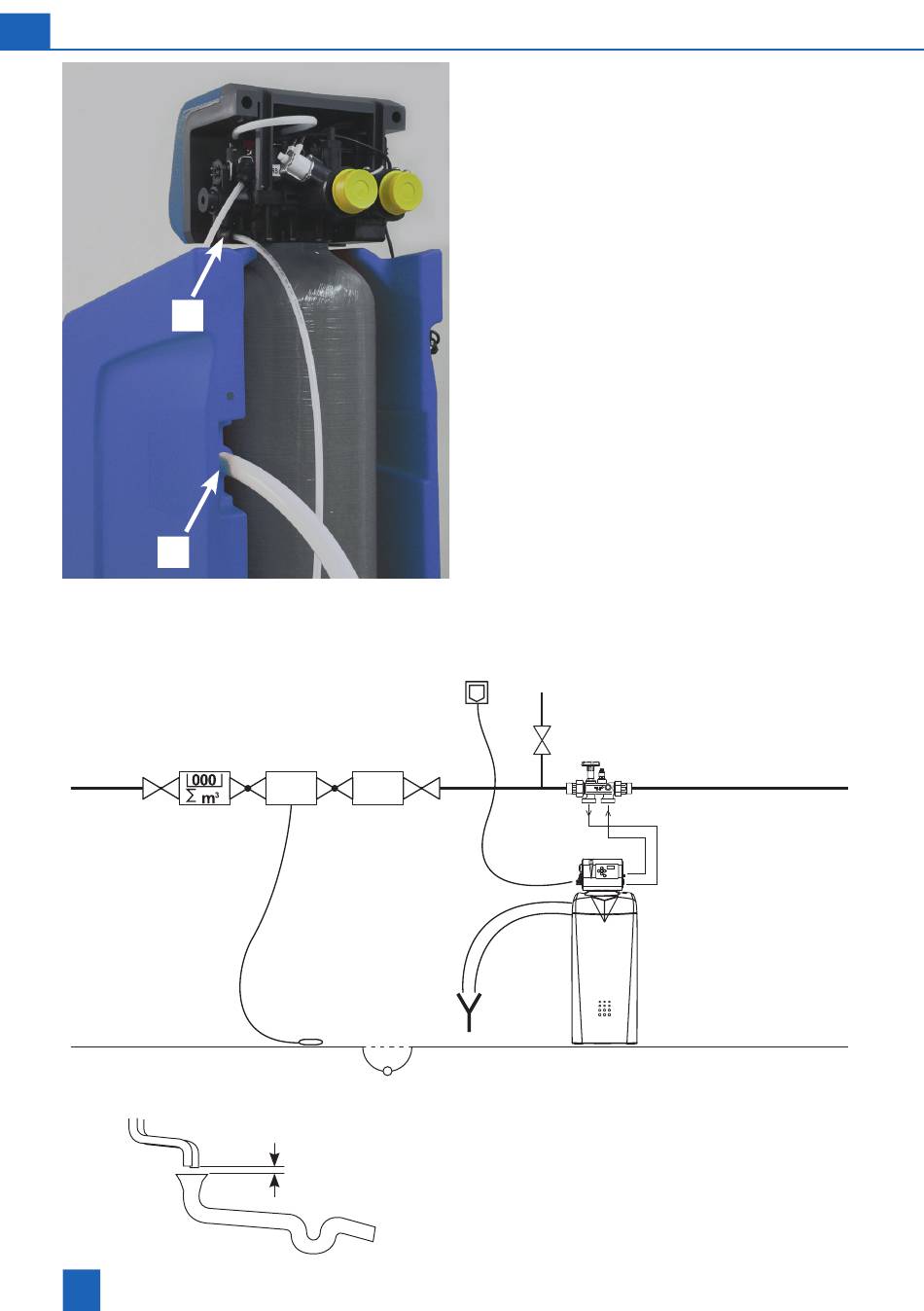

Produkt gemäß Skizze installieren. Spülwasser- und
Überlaufschlauch dürfen nicht verbunden werden
und keine Querschnittsverengungen aufweisen.
Spülwasser- und Überlaufschlauch mind. 20 mm
> 20 mm
oberhalb des höchstmöglichen Abwasserspiegels
am Kanalanschluss befestigen.
