Inhaltszusammenfassung für Clearaudio Clarify

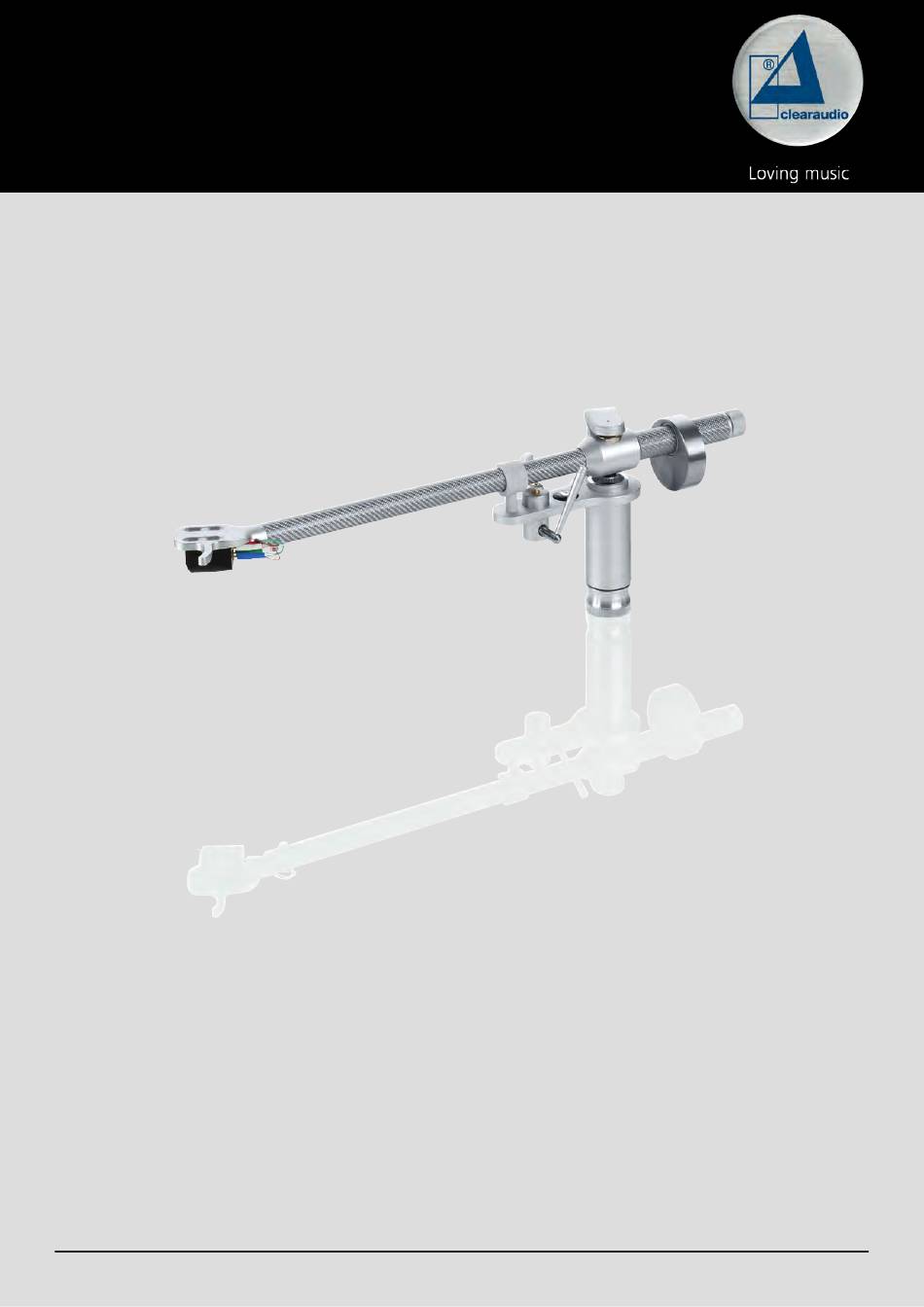

- Seite 1 Clarify User manual Bedienungsanleitung Pic. similar / Abb. ähnlich © clearaudio electronic GmbH, 2022-01 Made in Germany...
- Seite 2 “Ovation” turntable and any of the Clearaudio MC cartridges. Made in Germany by true expert craftsmen, the latest Clearaudio technology and a timeless design combine to ensure the best possible sound enjoyment. Please read this instruction manual carefully, to avoid any damage or loss of warranty.
-
Seite 3: Safety Instructions
Otherwise serious damage could occur. 3. Service If any servicing or repair of a Clearaudio product is necessary, please first contact your dealer or distributor. Alternatively contact Clearaudio directly and we will advise you of your nearest service location. -
Seite 4: Inhaltsverzeichnis
Contents 1. List of components ................5 2. Mounting the tonearm base 2.1 Mounting the tonearm base on the Clearaudio Performance DC or Ovation turntable ..6 2.2 Mounting the clamping ring on a other manufacturers’ turntables ........7 Clarify 3. -
Seite 5: List Of Components
Please retain the original packaging for any future potential transportation and shipping. Clarify Please see the list below to check the contents of your Clearaudio tonearm. Pic. 1: Package content (Pic. similar) -
Seite 6: Mounting The Tonearm Base
User manual / Bedienungsanleitung 2. Mounting the tonearm base 2.1 Mounting the tonearm base on the Clearaudio Performance DC or Ovation turntable Please check, that the correct tonearm base is mounted on your turntable (Pic. 2). If the wrong tonearm base is mounted, place the turntable on the edge of a table or similar surface, so you have access to the tonearm base from below. -
Seite 7: Mounting The Clamping Ring On A Other Manufacturers' Turntables
User manual / Bedienungsanleitung 2.2 Mounting the clamping ring on a other manufacturers’ turntables In order to mount the aluminium clamping ring on the turntable chassis, please first drill three holes into the turntable chassis. To ensure the correct position of the three holes, please use the measurements given in the drawing template below (Pic. -
Seite 8: Mounting The Clarify Tonearm
Pic. 5: Mounting the tonearm Now fix the tonearm with the screws and the hex wrench (Pic. 6), do not over-tighten, so that you can finally adjust it later! Pic. 6: Locking the tonearm Page / Seite 8 © clearaudio electronic GmbH, 2022-01... -
Seite 9: Adjustment Of The Distance Between Spindle And Pivot Point
User manual / Bedienungsanleitung 4. Adjustment of the distance between spindle and pivot point For the exact setting of the tonearm pivot point, we recommend to use the Clearaudio alignment gauge (Art. No. AC005/IEC, also available from www.analogshop.de). Make sure that the distance between spindle and the pivot point of the tonearm is exactly 222mm. -
Seite 10: Adjustment Of The Vta
5.1 Adjustment of the VTA The tonearm remains loose in the clamping ring and is not screwed tight. Now place a record or the Clearaudio alignment gauge (Art. No. AC005/IEC) on the turntable and remove the stylus protector from your cartridge. -
Seite 11: Alignment And Adjustment Of The Cartridge
User manual / Bedienungsanleitung 5.2 Alignment and adjustment of the cartridge For the final tonearm and cartridge adjustment you will need the adjustment template which is also included in the scope of the delivery. Place it directly on the turntable (without record) and align it so that the arrow points to the tonearm pivot point (Pic. -
Seite 12: Adjustment Of The Tracking Force
Pic. 13: Adjustment of the tracking force Please follow the instructions of the respective cartridge manufacturer. For the correct setting we recommend using the „Clearaudio Weight Watcher touch“ digital cartridge scale (Art. No. AC163, also available at www.analogshop.de). 5.4 Adjustment of the azimuth Please note: The azimuth is already set at the factory. -
Seite 13: Adjustment Of The Anti-Skating
= stronger anti-skating Turn counterclockwise (max. 5 turns) = less anti-skating For a professional and perfect anti-skating setting, we recommend the Clearaudio Trackablity Test Record available from www.analogshop.de or from your specialist retailer. The tonearm adjustment is now complete. Before connecting the tonearm to your phono pre-amplifier, we recommend to re-check all settings again and correct them if necessary. -
Seite 14: Technical Data
410g Manufacturer’s warranty: 2 years* * Provided that the warranty card is correctly completed and returned to Clearaudio, or your product is registered online at https://clearaudio.de/en/service/registration.php, within 14 days of purchase. Page / Seite 14 © clearaudio electronic GmbH, 2022-01... - Seite 15 Clearaudio empfiehlt den Tonarm in Kombination mit dem Plattenspieler und einem MC Tonabnehmer aus der clearaudio Serie. Der Tonarm ist jedoch auch auf den meisten anderen Plattenspielern montierbar. Höchste Ansprüche und Made in Germany, kombiniert mit Technologie und einem zeitlosem Design lassen bestmöglichen High End Musikgenuss zu einem unschlagbaren Preis wahr werden!
-
Seite 16: Sicherheitshinweise
Originalverpackung. Andernfalls könnte Ihr Tonarm ernsthafte Schäden davon tragen. 3. Pflege Wenn eine Wartung oder Reparatur an einem clearaudio Produkt erforderlich ist, wenden Sie sich bitte zuerst immer an Ihren Händler oder Vertriebspartner. Alternativ können Sie clearaudio direkt kontaktieren und wir werden Sie über Ihre nächstgelegenen Servicestelle informieren. - Seite 17 User manual / Bedienungsanleitung Inhaltsverzeichnis 1. Verpackungsübersicht ................18 2. Befestigung der Tonarmbasis 2.1 ...auf einem clearaudio Performance DC / Ovation Laufwerk ........19 2.2 Montage des Aluminium-Klemmrings auf einem Laufwerk anderer Hersteller .... 20 Clarify 3. Montage des Tonarms ..............21 4.
-
Seite 18: Verpackungsübersicht
- 1 x Madenschrauben M6 x 8 V2A (Edelstahl) Empfohlenes Zubehör: • clearaudio Cartridge alignment gauge Art. Nr. AC005/IEC; • clearaudio Weight Watcher touch Art. Nr. AC163; • clearaudio Mini Level Gauge Art. Nr. AK001 Diese Produkte und viele weitere Zubehörartikel sind erhältlich über unseren Fachhandel oder unter www.analogshop.de. -
Seite 19: Befestigung Der Tonarmbasis
User manual / Bedienungsanleitung 2. Befestigung der Tonarmbasis 2.1 Befestigung der Tonarmbasis auf einem clearaudio Performance DC / Ovation Laufwerk Clarify Überprüfen Sie zunächst, ob die korrekte Tonarmbasis zur Montage des Tonarmes auf Ihrem Laufwerk befestigt ist (Abb. 2). Ist ein Austausch der Tonarmbasis nötig, stellen Sie das Laufwerk z.B. über die Ecke eines Tisches damit die Tonarmbasis von unten frei zugänglich ist. -
Seite 20: Montage Des Aluminium-Klemmrings Auf Einem Laufwerk Anderer Hersteller
Fall können Sie den Klemmring mit handelsüblichen Schrauben in der entsprechenden Länge und den dazu passenden Muttern befestigen (V2A-Inbus). Abb. 3: Bohrschablone für die Montage des Klemmringes auf einem Laufwerk eines anderem Herstellers Page / Seite 20 © clearaudio electronic GmbH, 2022-01... -
Seite 21: Montage Des Clarify Tonarms
User manual / Bedienungsanleitung Clarify 3. Montage des Tonarms Nehmen Klemmring Verpackung und legen sie diesen auf die Aussparung der Tonarmbasis. Nun können Sie den Klemmring mit den 3 mitgelieferten Schrauben M4x10 auf der Tonarmbasis befestigen. Achten Sie hierbei darauf, dass die seitliche Bohrung des Klemmringes (sh. -
Seite 22: Einstellung Des Achsabstands Von Tellerspindel Zu Tonarmdrehpunkt
User manual / Bedienungsanleitung 4. Einstellung des Achsabstands von Tellerspindel zu Tonarmdrehpunkt Zur exakten Einstellung des Drehpunktes des Tonarms empfehlen wir die clearaudio Drehtonarm- Einstellschablone/IEC (Art.Nr. AC005/IEC, auch erhältlich über www.analogshop.de)! Achten Sie darauf, dass der Abstand der Spindel zum Drehpunkt des Tonarms exakt 222 mm betragen muss! (siehe Abb. -
Seite 23: Einstellung Des Vta
5.1 Einstellung des VTA Der Tonarm bleibt weiterhin lose im Klemmring und wird nicht festgeschraubt. Legen Sie nun eine Schallplatte oder die clearaudio Drehtonarm-Einstellschablone/IEC (Art.Nr. AC005/IEC, auch erhältlich über www.analogshop.de) auf den Plattenteller und entfernen Sie den Nadelschutz Ihres Tonabnehmers. -
Seite 24: Korrekte Ausrichtung Und Einstellung Des Tonabnehmers
Schrauben Tonabnehmers etwas gelöst werden, damit der Tonabnehmer im Headshell beweglich ist (Abb.11). Überprüfen Sie die Einstellung nochmals, nachdem Sie die Schrauben fixiert haben! Abb. 12: Korrekte Position des Abtastdiamanten Page / Seite 24 © clearaudio electronic GmbH, 2022-01... -
Seite 25: Einstellen Des Auflagegewichts
Innensechskantschraube wieder vorsichtig fest, ohne dabei die zuvor gewählte Position zu verändern. Abb. 14: Azimuth-Einstellung Zur Überprüfung empfehlen wir die „Mini Level Gauge“ von clearaudio (Art. Nr.: AK001; auch erhältlich über www.analogshop.de). Made in Germany Page / Seite 25... -
Seite 26: Einstellung Des Antiskating
Drehen im Uhrzeiger (max. 5 Umdrehungen) = stärkeres Anti-Skating Drehen gegen den Uhrzeiger (max. 5 Umdrehungen) = weniger Anti-Skating Trackablity Für eine professionelle und perfekte Antiskating-Einstellung empfehlen wir die clearaudio Test Record erhältlich über www.analogshop.de oder in Ihrem Fachhandel. Die Tonarmjustage ist nun abgeschlossen. -
Seite 27: Technische Daten
1,1 m clearaudio Direct Wire Plus konfektioniert mit MPC Cinch Gewicht: 410 g Herstellergarantie: 2 Jahre* * Nur bei korrekt ausgefüllter und eingesandter Garantiekarte an clearaudio oder online registrierter Garantie innerhalb von 14 Tagen (https://clearaudio.de/de/service/registration.php). Made in Germany Page / Seite 27... -
Seite 28: Warranty Information
2 years. To receive this full Clearaudio warranty, you must The full, extended warranty period for the either complete and return the relevant section of the warranty registration card to Clearaudio, or register your product online at https://clearaudio.de/en/service/registration.php, within 14 days of purchase. - Seite 29 ESPAÑOL GARANTIA Para obtener información acerca de la garantia póngase en contacto con su distribuidor Clearaudio. GUARDE SU RECIBO DE COMPRA Su recibo de compra es su prueba permanente de haber adquirido un aparato de valor, Este recibo deberá guardarlo en un lugar seguro y utilizarlo como referencia cuando tenga que hacer uso del seguro o se ponga en contacto con Clearaudio.
- Seite 30 User manual / Bedienungsanleitung Page / Seite 30 © clearaudio electronic GmbH, 2022-01...
- Seite 31 User manual / Bedienungsanleitung Made in Germany Page / Seite 31...
- Seite 32 Irrtümer vorbehalten- Kopien und Abdrucke – auch nur auszugsweise – bedürfen der schriftlichen Genehmigung durch die clearaudio electronic GmbH. Clearaudio Electronic accepts no liability for any misprints. Technical specifications are subject to change or improvement without prior notice. Product availability is as long as astock lasts.
