Inhaltszusammenfassung für Clearaudio concept

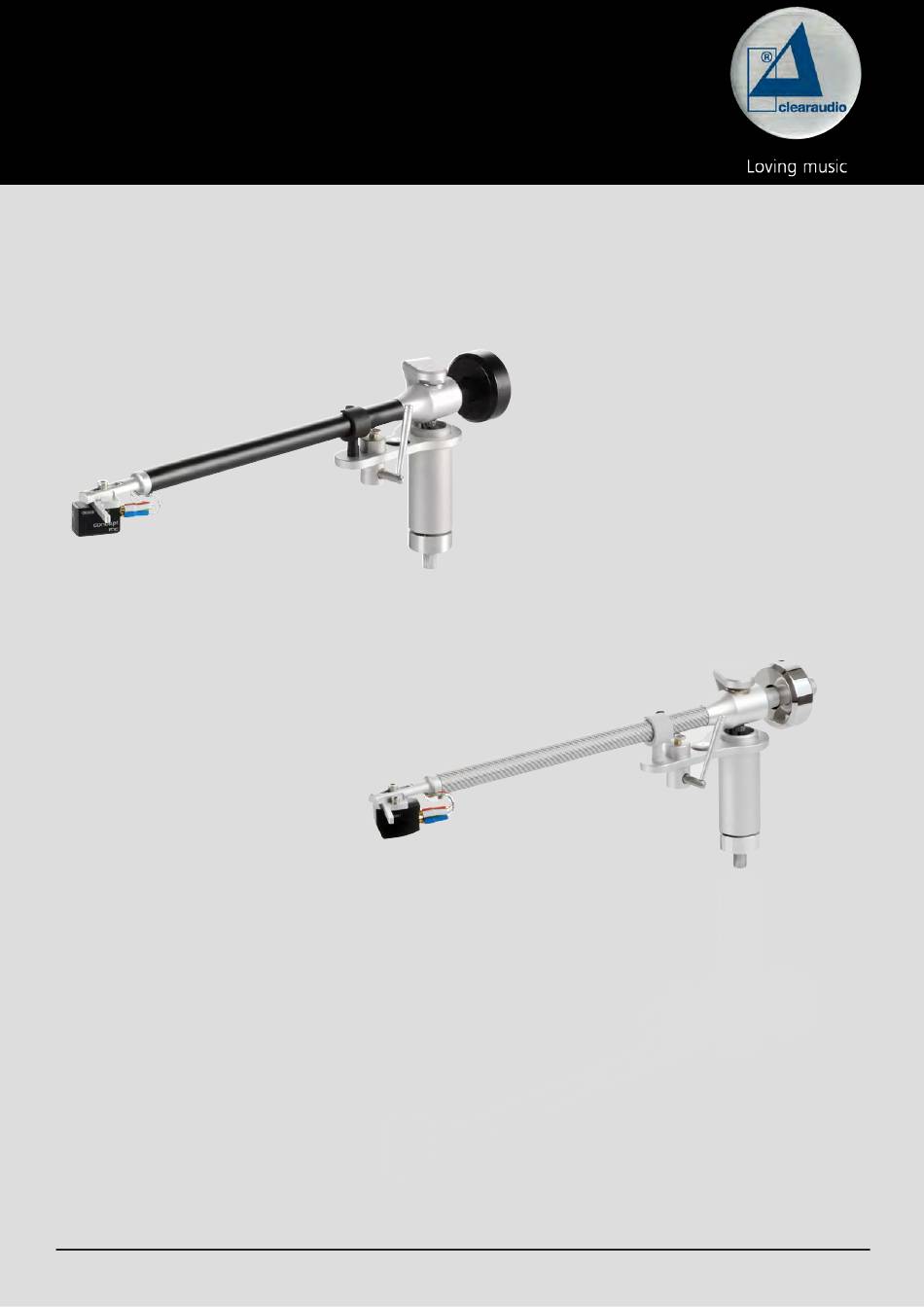

- Seite 1 / Verify User manual Bedienungsanleitung Pic. similar / Abb. ähnlich Pic. similar / Abb. ähnlich © clearaudio electronic GmbH, 2025-08 Made in Germany...
- Seite 2 Please read this instruction manual carefully to avoid any damages or loss of warranty. This manual will help you for an easy setup and guarantees the highest pleasure for a long time. concept / Verify We wish you a lot of enjoyment with your new Clearaudio tonearm. Clearaudio electronic GmbH Page / Seite 2 ©...
- Seite 3 The device is intended for use in heated indoor spaces. 4.1 Maintenance radial tonearms • If you do not use your Clearaudio tonearm for an extended period, it is recommended to periodically move the tonearm lift to keep the bearing grease pliable and avoid potential sticking during playback. •...
-
Seite 4: Inhaltsverzeichnis
1. List of components ................5 2. Mounting the tonearm base 2.1 Mounting the tonearm base on the Clearaudio Performance DC or Ovation turntable ..6 2.2 Mounting the clamping ring on another manufacturers’ turntables ........7 concept / Verify 3. -
Seite 5: List Of Components
Please retain the original packaging for any future transportation and shipping. concept / Verify Please see the list below to check the contents of your Clearaudio tonearm. Pic. 1: List of components... -
Seite 6: Mounting The Tonearm Base
User manual / Bedienungsanleitung 2. Mounting the tonearm base 2.1 Mounting the tonearm base on the Clearaudio Performance DC or Ovation turntable Please check if the correct tonearm base is mounted on your turntable (Pic. 2). If the wrong tonearm base is mounted place the turntable on the edge of a table or similar surface to gain access to the tonearm base from below. -
Seite 7: Mounting The Clamping Ring On Another Manufacturers' Turntables
User manual / Bedienungsanleitung 2.2 Mounting the clamping ring on another manufacturers’ turntables Drill three holes into the turntable chassis to mount the aluminium clamping ring. Use the measurements given in the drawing template below to ensure the correct position of the three holes (Pic. -
Seite 8: Mounting The Concept / Verify Tonearm
(Pic. 5). Pic. 5: Mounting the tonearm Now fix the tonearm with the screws and the hex wrench. Do not over-tighten for later adjustments (Pic. 6)! Pic. 6: Locking the tonearm Page / Seite 8 © clearaudio electronic GmbH, 2025-08... -
Seite 9: Adjustment Of The Distance Between Spindle And Pivot Point
User manual / Bedienungsanleitung 4. Adjustment of the distance between spindle and pivot point We recommend to use the Clearaudio alignment gauge (Art. No. AC005/IEC, also available from www.analogshop.de) for the exact setting of the tonearm pivot point. Make sure that the distance between spindle and the pivot point of the tonearm is exactly 222mm. -
Seite 10: Adjustment Of The Vta
5.1 Adjustment of the VTA The tonearm remains loose in the clamping ring and is not screwed tight. Now place a record or the Clearaudio alignment gauge (Art. No. AC005/IEC) on the turntable and remove the stylus protector from your cartridge. -
Seite 11: Alignment And Adjustment Of The Cartridge
User manual / Bedienungsanleitung 5.2 Alignment and adjustment of the cartridge Use the adjustment template, included in the scope of the delivery for the final tonearm and cartridge adjustment. Place it directly on the turntable (without record) and align it with the arrow pointing toward the tonearm pivot point (Pic. -
Seite 12: Adjustment Of The Tracking Force
= more tracking force -> turn the count weight clockwise (right) Please follow the instructions of the respective cartridge manufacturer. We recommend using the Clearaudio „Weight Watcher touch“ digital cartridge scale (Art. No. AC163, also available at www.analogshop.de) for the correct setting. -
Seite 13: Adjustment Of The Azimuth
Now you can adjust the azimuth by turning the headshell in the tonearm tube. Carefully tighten the small hex screw again without changing the previously selected position. We recommend the “Mini Level Gauge” from Clearaudio (Art.No.: AK001; also available from www. analogshop.de) to check the adjustment. -
Seite 14: Adjustment Of The Anti-Skating
= stronger anti-skating Turn counterclockwise (max. 5 turns) = weaker anti-skating We recommend the Clearaudio Trackablity Test Record available from www.analogshop.de or from your specialist retailer for a professional and perfect anti-skating setting. The tonearm adjustment is now complete. We recommend to re-check all settings again and correct them if necessary before connecting the tonearm to your phono pre-amplifier. -
Seite 15: Troubleshooting
: approx. 440g (incl. counterweight) Manufacturer’s warranty: 2 years* * Provided that the warranty card is correctly completed and returned to Clearaudio, or your product is registered online at https://clearaudio.de/en/service/registration.php, within 14 days of purchase. Made in Germany Page / Seite 15... - Seite 16 Bedienungsanleitung aufmerksam durch. Alle Hinweise dienen dem Ausschöpfen der vollen Klangeigenschaften und bewahren Sie vor Fehlbedienungen. concept / Verify Wir wünschen Ihnen viel Freude mit Ihrem neuen clearaudio Tonarm. clearaudio electronic GmbH Page / Seite 16 © clearaudio electronic GmbH, 2025-08...
- Seite 17 Reparatur durchgeführt wurde. 8. Transport • Beim Transport des clearaudio Tonarms ist stets die Originalverpackung zu verwenden. Achten Sie darauf, das Gerät genauso zu verpacken, wie es ausgeliefert wurde. • Nur in originalverpacktem Zustand ist ein sicherer Transport gewährleistet. •...
- Seite 18 User manual / Bedienungsanleitung Inhaltsverzeichnis 1. Verpackungsübersicht ................19 2. Befestigung der Tonarmbasis 2.1 auf einem clearaudio Performance DC / Ovation Laufwerk ......... 20 2.2 Montage des Aluminium-Klemmrings auf einem Laufwerk anderer Hersteller .... 21 concept / Verify 3. Montage des Tonarms ...........22...
-
Seite 19: Verpackungsübersicht
(ohne Abbildung) Schraubendreher Empfohlenes Zubehör: • clearaudio Cartridge alignment gauge Art. Nr. AC005/IEC; • clearaudio Weight Watcher touch Art. Nr. AC163; • clearaudio Mini Level Gauge Art. Nr. AK001 Diese Produkte und viele weitere Zubehörartikel sind erhältlich über unseren Fachhandel oder unter www.analogshop.de. -
Seite 20: Befestigung Der Tonarmbasis
User manual / Bedienungsanleitung 2. Befestigung der Tonarmbasis 2.1 Befestigung der Tonarmbasis auf einem clearaudio Performance DC / Ovation Laufwerk concept / Verify Überprüfen Sie zunächst, ob die korrekte Tonarmbasis zur Montage des Tonarmes auf Ihrem Laufwerk befestigt ist (Abb. 2). -
Seite 21: Montage Des Aluminium-Klemmrings Auf Einem Laufwerk Anderer Hersteller
User manual / Bedienungsanleitung 2.2 Montage des Aluminium-Klemmrings auf einem Laufwerk anderer Hersteller Um den Aluminium-Klemmring auf dem Laufwerkchassis anbringen zu können, müssen erst die Bohrungen zur Befestigung angebracht werden. Die Maße zum Anzeichnen der exakten Bohrlochabstände entnehmen Sie bitte der unten abgebildeten Bohrschablone (siehe Abb. 3). Verwenden sie für die Bohrungen einen 3,3 mm HSS-Spiralbohrer. -
Seite 22: Montage Des Concept / Verify Tonarms
Befestigen Sie den Tonarm durch vorsichtiges Anziehen der Schrauben seitlich im Klemmring. Ziehen Sie nur so fest an, dass Sie die Schrauben zu weiteren Einstellungen wieder leicht lösen können. Abb. 6: Befestigen des Tonarms Page / Seite 22 © clearaudio electronic GmbH, 2025-08... -
Seite 23: Einstellung Des Achsabstands Von Tellerspindel Zu Tonarmdrehpunkt
User manual / Bedienungsanleitung 4. Einstellung des Achsabstands von Tellerspindel zu Tonarmdrehpunkt Zur exakten Einstellung des Drehpunktes des Tonarms empfehlen wir die clearaudio Drehtonarm- Einstellschablone/IEC (Art.Nr. AC005/IEC, auch erhältlich über www.analogshop.de)! Achten Sie darauf, dass der Abstand der Spindel zum Drehpunkt des Tonarms exakt 222 mm betragen muss (siehe Abb. -
Seite 24: Einstellung Des Vta
5.1 Einstellung des VTA Der Tonarm bleibt weiterhin lose im Klemmring und wird nicht festgeschraubt. Legen Sie nun eine Schallplatte oder die clearaudio Drehtonarm-Einstellschablone/IEC (Art.Nr. AC005/IEC, auch erhältlich über www.analogshop.de) auf den Plattenteller und entfernen Sie den Nadelschutz Ihres Tonabnehmers. -
Seite 25: Korrekte Ausrichtung Und Einstellung Des Tonabnehmers
User manual / Bedienungsanleitung 5.2 Korrekte Ausrichtung und Einstellung des Tonabnehmers entgültigen Tonarm- Tonabnehmerjustage benötigen Sie die ebenfalls im Lieferumfang enthaltene Einstellschablone. Platzieren Sie diese direkt auf den Plattenteller und richten Sie diese so aus, dass der Pfeil auf den Tonarmdrehpunkt zeigt (Abb. 10). -
Seite 26: Einstellen Des Auflagegewichts
Stellen Sie die korrekte Auflagekraft Ihres Tonabnehmers laut der Herstelleranleitung ein. Zur Überprüfung des Auflagegewichts empfehlen wir die digitale Tonabnehmerwaage „Weight Watcher touch“ von clearaudio (Art. Nr.: AC163; auch erhältlich über www.analogshop.de). Page / Seite 26 © clearaudio electronic GmbH, 2025-08... -
Seite 27: Einstellung Des Azimuth
Nachdem Sie die richtige Position gefunden haben, ziehen sie die kleine Innensechskantschraube wieder vorsichtig fest, ohne dabei die zuvor gewählte Position zu verändern. Zur Überprüfung empfehlen wir die „Mini Level Gauge“ von clearaudio (Art. Nr.: AK001; auch erhältlich über www.analogshop.de). -
Seite 28: Einstellung Des Antiskating
Sie können das Antiskating folgendermaßen ändern: Drehen im Uhrzeiger (max. 5 Umdrehungen) = stärkeres Anti-Skating Drehen gegen den Uhrzeiger (max. 5 Umdrehungen) = weniger Anti-Skating Für eine professionelle und perfekte Anti-Skating-Einstellung empfehlen wir die clearaudio Trackablity Test Record erhältlich über www.analogshop.de oder in Ihrem Fachhandel. -
Seite 29: Fehlerbehebung
: ca. 450 g (inkl. Gegengewicht) Verify : ca. 440 g (inkl. Gegengewicht) Herstellergarantie: 2 Jahre* * Nur bei korrekt ausgefüllter und eingesandter Garantiekarte an clearaudio oder online registrierter Garantie innerhalb von 14 Tagen (https://clearaudio.de/de/service/registration.php). Made in Germany Page / Seite 29... -
Seite 30: Warranty Information
The full, extended warranty period for the tonearm is 2 years. To receive this full Clearaudio warranty, you must either complete and return the relevant section of the warranty registration card to Clearaudio, or register your product online at https://clearaudio.de/en/service/registration.php, within 14 days of purchase. - Seite 31 ESPAÑOL GARANTIA Para obtener información acerca de la garantia póngase en contacto con su distribuidor Clearaudio. GUARDE SU RECIBO DE COMPRA Su recibo de compra es su prueba permanente de haber adquirido un aparato de valor, Este recibo deberá guardarlo en un lugar seguro y utilizarlo como referencia cuando tenga que hacer uso del seguro o se ponga en contacto con Clearaudio.
- Seite 32 Handmade in Germany Clearaudio Electronic accepts no liability for any misprints. Technical specifications are subject to change or improvement without prior notice. Product availability is as long as stock lasts. Copies and reprints of this document, including extracts, require written consent from Clearaudio Electronic GmbH, Germany.
