Erste Schritte

3.1. Anschluss-
übersicht
www.balluff.com

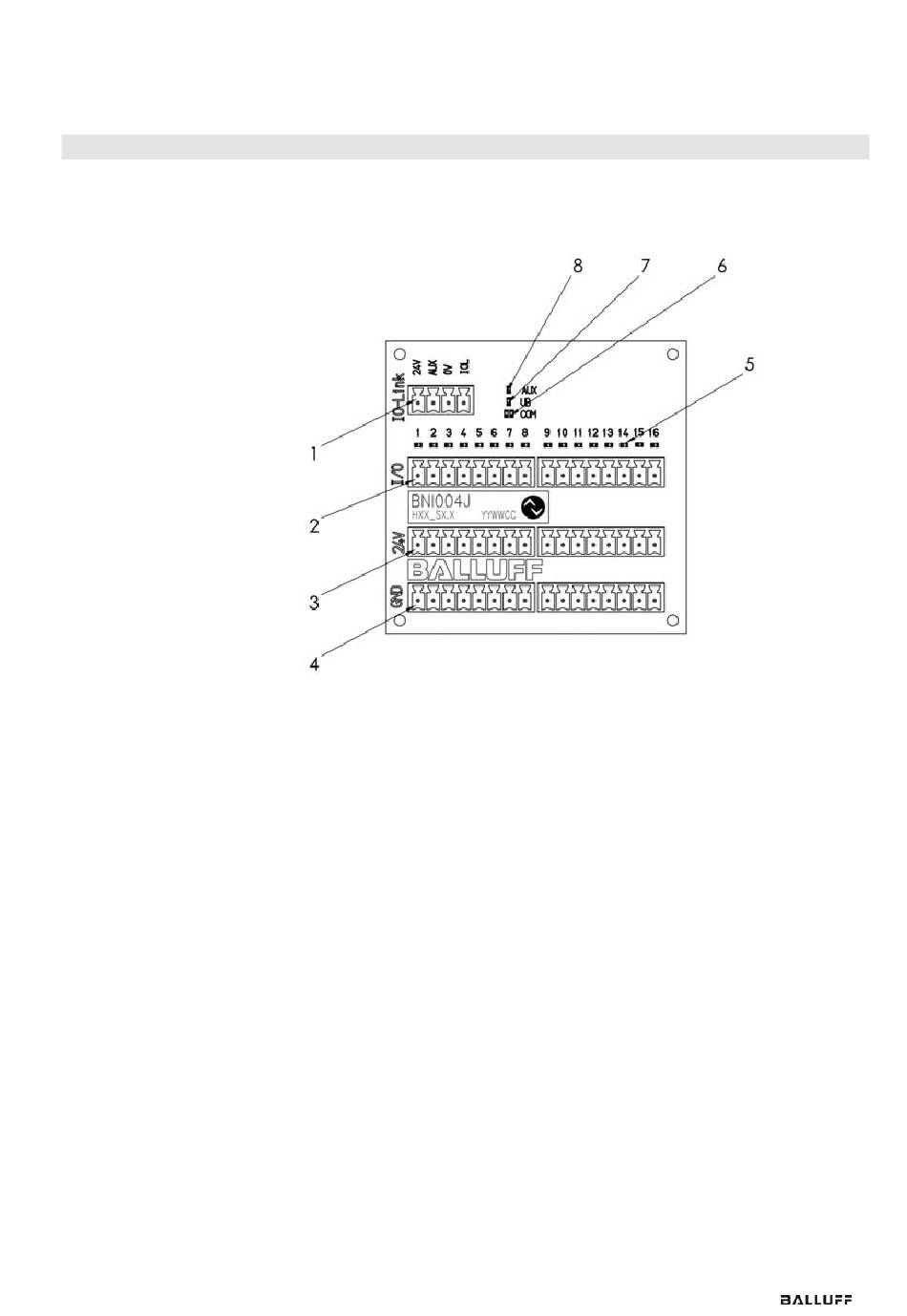

Abb. 3-1: BNI IOL-309/310-000-K024/K025
1 IO-Link Schnittstelle
2 Port 1-8/16 Eingang/Ausgang
3 Port 1-8/16 24V
4 Port 1-8/16 GND
5 Status LED: Port 1-8/16
6 Status LED: Kommunikation
7 Status LED: Versorgungsspannung Modul
8 Status LED: Versorgungsspannung AUX
