Balluff BVS ID-M1280 F1-L3 Serie Kurzanleitung

BVS ID-M1280_F1-L3- _ _ _
BVS VS-M1280_F1-L3-_ _ _
Kurzanleitung
Gültigkeit

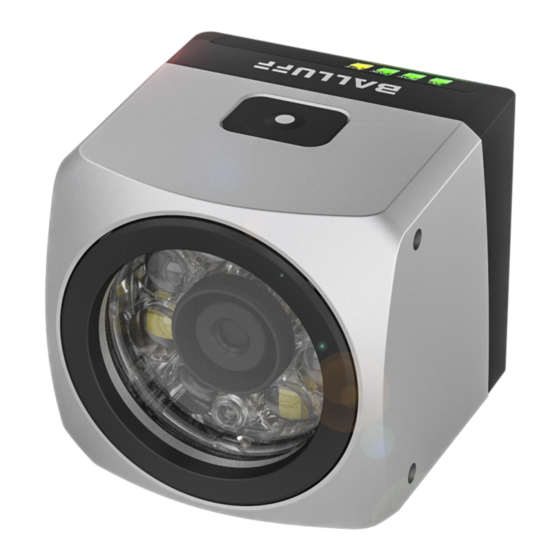

Diese Anleitung beschreibt die Inbetriebnahme der Senso-
ren BVS ID und BVS VS und gilt für folgende Varianten:
Bestell- Typ
code
BVS0060 BVS ID-
M1280BF1-L3-000
BVS0061 BVS ID-
M1280CF1-L3-000
BVS01ZC BVS VS-
M1280BF1-L3-000
BVS01ZE BVS VS-
M1280CF1-L3-000
Eine ausführliche Betriebsanleitung und weitere Informatio-
nen zu diesem Produkt finden Sie unter www.balluff.com
auf der Produktseite.
Zur sicheren Bedienung müssen die in der Be-
triebsanleitung enthaltenen Warn- und Sicherheits-
hinweise gelesen und beachtet werden.
Anschlüsse
1
2
Anschluss Funktion
Power / I/O Betriebsspannung und IO-Link-Verbindung des
Sensors
IIoT Bindet den Sensor in ein lokales Netzwerk ein.
I/O Light Zwei I/O-Signale und Betriebsspannungsausgang
für z. B. eine externe Beleuchtung
Pinbelegung
Power / I/O
Stecker M12, 4-polig, A-codiert
Pin Signal
1 +24V
2 Trigger In
3 GND
4 IO-Link /
SIO
1 deutsch
Beschreibung
1D/2D Code-Sensor, Autofo-
kus, W/R-LED, IO-Link
1D/2D Code-Sensor, Autofo-
kus, W/IR-LED, IO-Link
Vision-Sensor, Autofokus,
W/R-LED, IO-Link
Vision-Sensor, Autofokus, W/
IR-LED, IO-Link
1 Power / IO
2 LAN
3 I/O Light
3
Funktion
Betriebsspannung
Trigger
Masse
IO-Link-Protokoll / SIO
Pinbelegung (Fortsetzung)
Die digitalen Sensoreingänge entsprechen der
Richtlinie über Eingänge EN 61131-2, Typ 3.
Jeder Ausgang darf mit maximal 50 mA belastet
werden. Der Gesamtstrom des Moduls darf 4 A pro
Pin nicht überschreiten. Die Last oder Versorgung
muss entsprechend begrenzt werden.
LAN (Gigabit Ethernet)
Buchse M12, 8-polig, X-codiert
Pin Signal
1 BI_DA +
2 BI_DA –
3 BI_DB +
4 BI_DB –
5 BI_DD +
6 BI_DD –
7 BI_DC –
8 BI_DC +
I/O Light
Buchse M12, 5-polig, A-codiert
Pin Signal
1 +24V Out
2 Boost / Out
3 GND
4 Light / Out
5 Nicht belegt
Inbetriebnahme
VORSICHT
Nicht in die Lichtquelle blicken!
Gefahr von Blendung und Irritation!
► Das Gerät ist so zu montieren, dass auch während
des Betriebs kein direkter Blick in die Lichtquelle
möglich ist.
ACHTUNG
Heiße Oberfläche!
Gefahr von Verbrennungen.
► Vor dem Berühren des Gehäuses vergewissern,
dass es nicht zu heiß ist.
Der Sensor darf nur mit UL zugelassenen CYJV/7
oder PVVA/7 Kabeln (ausgelegt für min. 30 VDC, 2
A, 70 °C) angeschlossen werden.
Funktion
Bidirectional data, Pair A +
Bidirectional data, Pair A –
Bidirectional data, Pair B +
Bidirectional data, Pair B –
Bidirectional data, Pair D +
Bidirectional data, Pair D –
Bidirectional data, Pair C –
Bidirectional data, Pair C +
Funktion
Betriebsspannung
Beleuchtungsboost /
digitaler Ausgang
Masse
Blitzsignal / digitaler
Ausgang
Keine. Pin darf nicht
verwendet werden.
