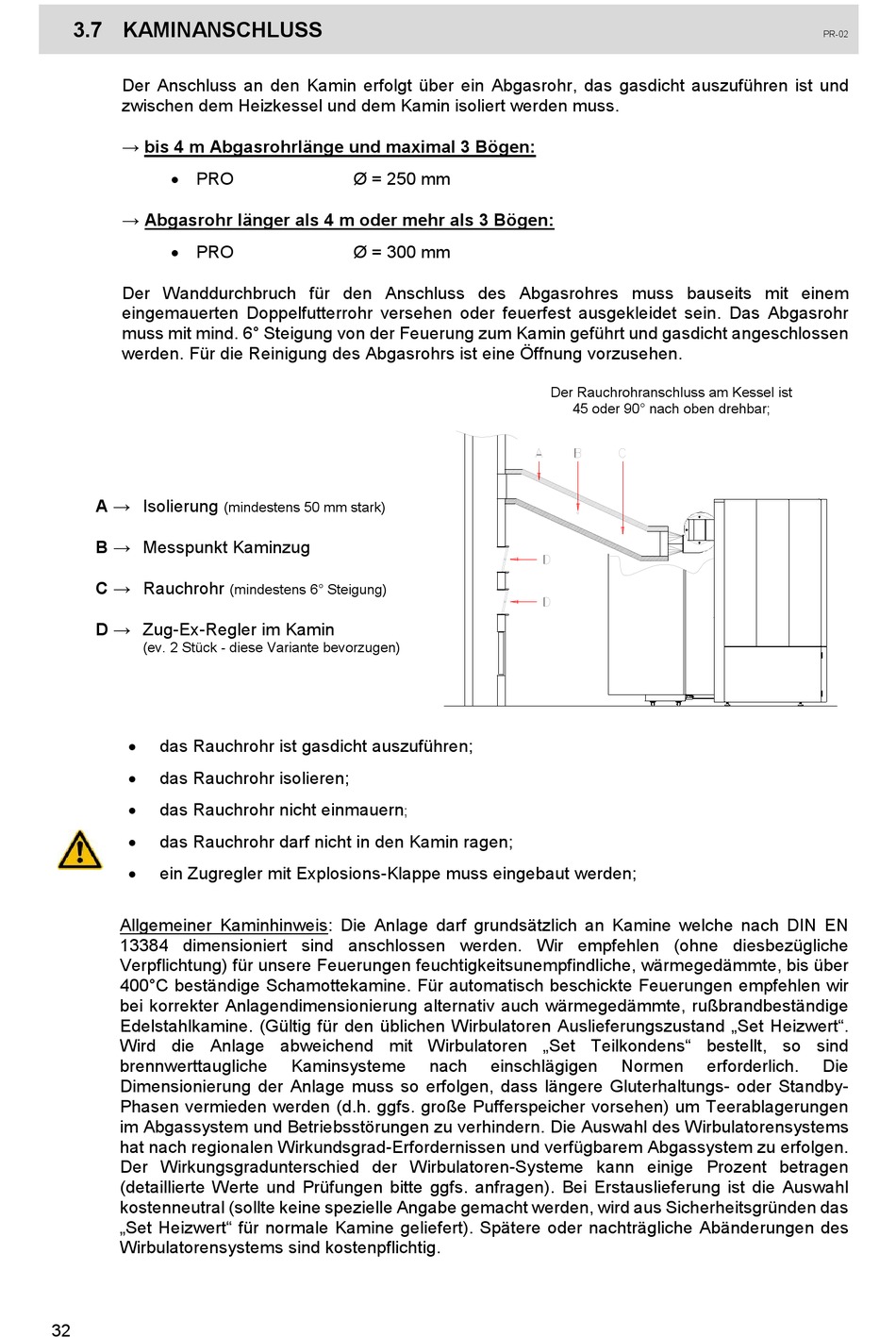

3.7 KAMINANSCHLUSS
Der Anschluss an den Kamin erfolgt über ein Abgasrohr, das gasdicht auszuführen ist und
zwischen dem Heizkessel und dem Kamin isoliert werden muss.
→ bis 4 m Abgasrohrlänge und maximal 3 Bögen:
PRO
→ Abgasrohr länger als 4 m oder mehr als 3 Bögen:
PRO
Der Wanddurchbruch für den Anschluss des Abgasrohres muss bauseits mit einem
eingemauerten Doppelfutterrohr versehen oder feuerfest ausgekleidet sein. Das Abgasrohr
muss mit mind. 6° Steigung von der Feuerung zum Kamin geführt und gasdicht angeschlossen
werden. Für die Reinigung des Abgasrohrs ist eine Öffnung vorzusehen.
A → Isolierung
B → Messpunkt Kaminzug
C → Rauchrohr
D → Zug-Ex-Regler im Kamin
(ev. 2 Stück - diese Variante bevorzugen)
das Rauchrohr ist gasdicht auszuführen;
das Rauchrohr isolieren;
das Rauchrohr nicht einmauern
das Rauchrohr darf nicht in den Kamin ragen;
ein Zugregler mit Explosions-Klappe muss eingebaut werden;
Allgemeiner Kaminhinweis: Die Anlage darf grundsätzlich an Kamine welche nach DIN EN
13384 dimensioniert sind anschlossen werden. Wir empfehlen (ohne diesbezügliche
Verpflichtung) für unsere Feuerungen feuchtigkeitsunempfindliche, wärmegedämmte, bis über
400°C beständige Schamottekamine. Für automatisch beschickte Feuerungen empfehlen wir
bei korrekter Anlagendimensionierung alternativ auch wärmegedämmte, rußbrandbeständige
Edelstahlkamine. (Gültig für den üblichen Wirbulatoren Auslieferungszustand „Set Heizwert".
Wird die Anlage abweichend mit Wirbulatoren „Set Teilkondens" bestellt, so sind
brennwerttaugliche
Dimensionierung der Anlage muss so erfolgen, dass längere Gluterhaltungs- oder Standby-
Phasen vermieden werden (d.h. ggfs. große Pufferspeicher vorsehen) um Teerablagerungen
im Abgassystem und Betriebsstörungen zu verhindern. Die Auswahl des Wirbulatorensystems
hat nach regionalen Wirkundsgrad-Erfordernissen und verfügbarem Abgassystem zu erfolgen.
Der Wirkungsgradunterschied der Wirbulatoren-Systeme kann einige Prozent betragen
(detaillierte Werte und Prüfungen bitte ggfs. anfragen). Bei Erstauslieferung ist die Auswahl
kostenneutral (sollte keine spezielle Angabe gemacht werden, wird aus Sicherheitsgründen das
„Set Heizwert" für normale Kamine geliefert). Spätere oder nachträgliche Abänderungen des
Wirbulatorensystems sind kostenpflichtig.
32
Ø = 250 mm
Ø = 300 mm
(mindestens 50 mm stark)
(mindestens 6° Steigung)
Kaminsysteme
Der Rauchrohranschluss am Kessel ist
45 oder 90° nach oben drehbar;
;
nach
einschlägigen
Normen
erforderlich.
PR-02
