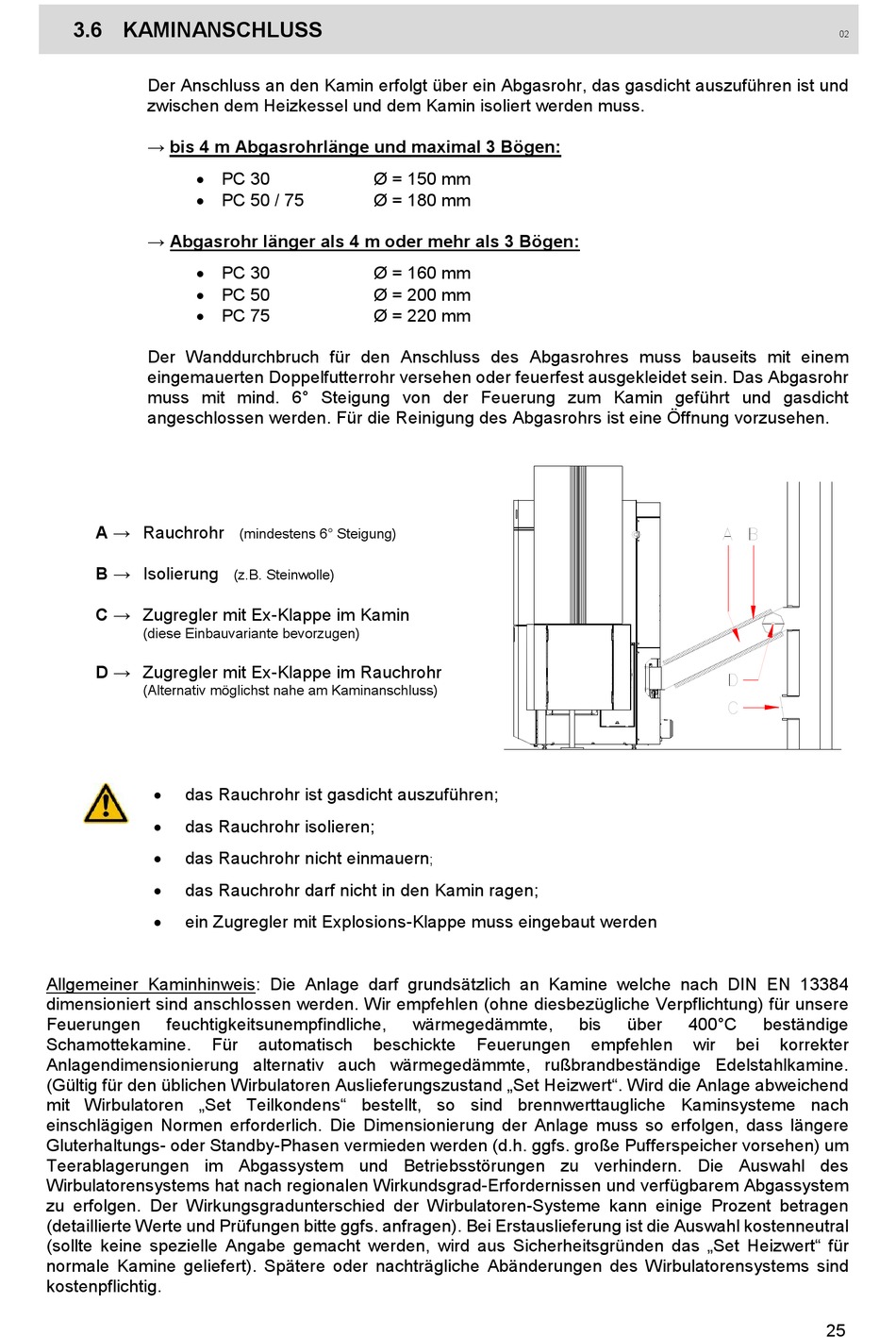

3.6 KAMINANSCHLUSS
Der Anschluss an den Kamin erfolgt über ein Abgasrohr, das gasdicht auszuführen ist und
zwischen dem Heizkessel und dem Kamin isoliert werden muss.
→ bis 4 m Abgasrohrlänge und maximal 3 Bögen:
PC 30
PC 50 / 75
→ Abgasrohr länger als 4 m oder mehr als 3 Bögen:
PC 30
PC 50
PC 75
Der Wanddurchbruch für den Anschluss des Abgasrohres muss bauseits mit einem
eingemauerten Doppelfutterrohr versehen oder feuerfest ausgekleidet sein. Das Abgasrohr
muss mit mind. 6° Steigung von der Feuerung zum Kamin geführt und gasdicht
angeschlossen werden. Für die Reinigung des Abgasrohrs ist eine Öffnung vorzusehen.
A → Rauchrohr
B → Isolierung
C → Zugregler mit Ex-Klappe im Kamin
(diese Einbauvariante bevorzugen)
D → Zugregler mit Ex-Klappe im Rauchrohr
(Alternativ möglichst nahe am Kaminanschluss)
das Rauchrohr ist gasdicht auszuführen;
das Rauchrohr isolieren;
das Rauchrohr nicht einmauern
das Rauchrohr darf nicht in den Kamin ragen;
ein Zugregler mit Explosions-Klappe muss eingebaut werden
Allgemeiner Kaminhinweis: Die Anlage darf grundsätzlich an Kamine welche nach DIN EN 13384
dimensioniert sind anschlossen werden. Wir empfehlen (ohne diesbezügliche Verpflichtung) für unsere
Feuerungen
feuchtigkeitsunempfindliche,
Schamottekamine.
Für
Anlagendimensionierung alternativ auch wärmegedämmte, rußbrandbeständige Edelstahlkamine.
(Gültig für den üblichen Wirbulatoren Auslieferungszustand „Set Heizwert". Wird die Anlage abweichend
mit Wirbulatoren „Set Teilkondens" bestellt, so sind brennwerttaugliche Kaminsysteme nach
einschlägigen Normen erforderlich. Die Dimensionierung der Anlage muss so erfolgen, dass längere
Gluterhaltungs- oder Standby-Phasen vermieden werden (d.h. ggfs. große Pufferspeicher vorsehen) um
Teerablagerungen im Abgassystem und Betriebsstörungen zu verhindern. Die Auswahl des
Wirbulatorensystems hat nach regionalen Wirkundsgrad-Erfordernissen und verfügbarem Abgassystem
zu erfolgen. Der Wirkungsgradunterschied der Wirbulatoren-Systeme kann einige Prozent betragen
(detaillierte Werte und Prüfungen bitte ggfs. anfragen). Bei Erstauslieferung ist die Auswahl kostenneutral
(sollte keine spezielle Angabe gemacht werden, wird aus Sicherheitsgründen das „Set Heizwert" für
normale Kamine geliefert). Spätere oder nachträgliche Abänderungen des Wirbulatorensystems sind
kostenpflichtig.
Ø = 150 mm
Ø = 180 mm
Ø = 160 mm
Ø = 200 mm
Ø = 220 mm
(mindestens 6° Steigung)
(z.B. Steinwolle)
automatisch
beschickte
;
wärmegedämmte,
bis
Feuerungen
über
400°C
empfehlen
wir
bei
02
beständige
korrekter
25
