PRO 175 / 250

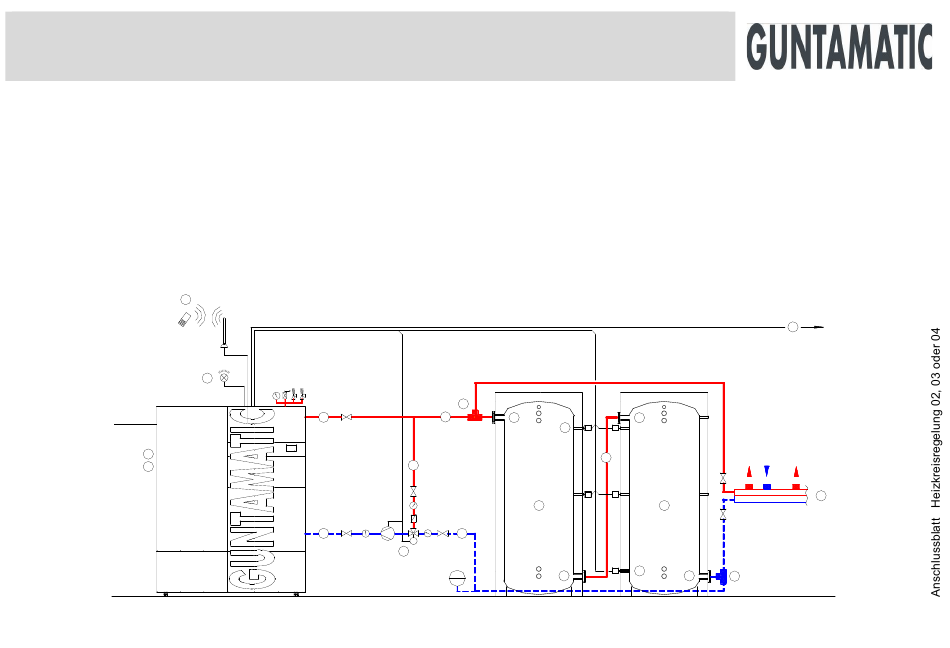

Objektversorgung mit Heizkreisregelung und Fernleitung
Schema: PR-05
Elektrischer Anschluss laut Bedienungs- und Montageanleitung
5
400VAC
1
2
CAN−Bus
6
7
>55°C
7
HP0
mindestens 4000 Liter Puffervolumen
12
8
9
10
7
Puffer HP0
4
8
M
3
9
Einstellung HP0 = Pufferpumpe
05
1.
1 PRO
2.
1 Zugregler RE mit Ex-Klappe
3.
1 Rücklaufanhebegruppe RA250 A
4.
2 Pufferspeicher Akkutherm 2000/2PS
5.
1 GSM-Modul / APP
6.
Störmeldelampe (Schaltplan beachten)
7.
Leitungsdimension 2"
8.
bei mehr als 2 x 25 m Leitungslänge für Puffervor- und Rücklauf
die Leitung in 3" dimensionieren
9.
2 Flansch DN80 (3")
10. 5 Pufferfühler
11. den CAN-Bus immer linear verkabeln (maximal 100 m)
12. T-Stücke mindestens in 4" ausführen
13. die Rohrverteilung im Bereich der VL und RL An-schlüsse
ausreichend groß dimensionieren
CAN−Bus
9
T3
T6
8
T7
T5
Puffer HP0
4
T2
T2
10
9
12
laut Preisliste
laut Preisliste
H39-024
laut Preisliste
laut Preisliste
bauseits
bauseits
bauseits
laut Preisliste
S70-003
bauseits
bauseits
11
13
