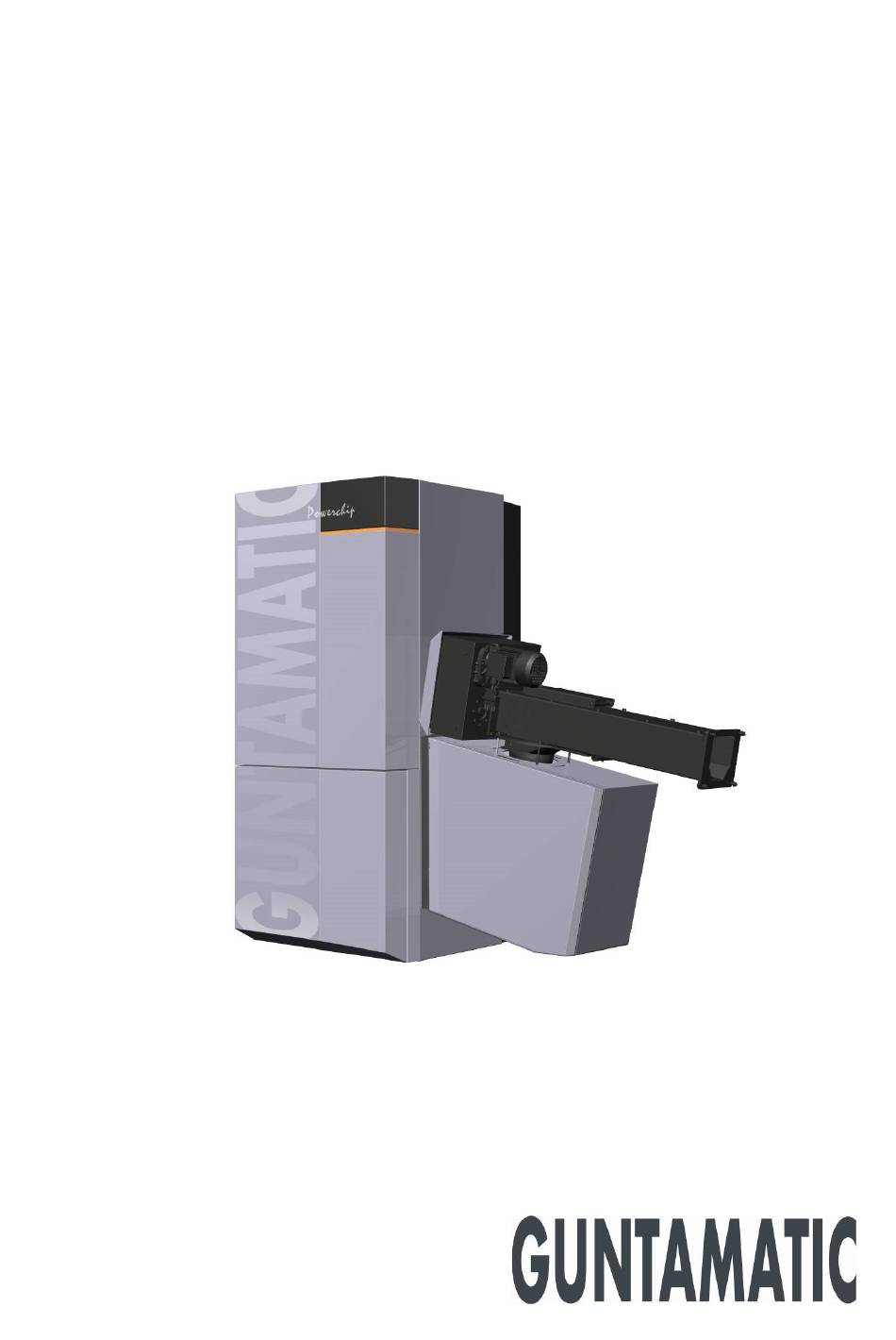

Hackgutfeuerung
POWERCHIP
/ POWERCORN 12-50
Planung und Installation
DE-B31-009-V21-1221
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Guntamatic POWERCHIP/POWERCORN 12-50

Inhaltszusammenfassung für Guntamatic POWERCHIP/POWERCORN 12-50

  • Seite 1 Hackgutfeuerung POWERCHIP / POWERCORN 12-50 Planung und Installation DE-B31-009-V21-1221...

  • Seite 2: Informationen Zur Dokumentation

    Fall beachten sollten, sind in dieser Anleitung wie nebenan bezeichnet. Sämtliche Inhalte dieses Dokumentes sind Eigentum von GUNTAMATIC und somit urheberrechtlich geschützt. Jede Vervielfältigung, Weitergabe an Dritte oder Nutzung zu anderen Zwecken ist ohne schriftliche Genehmigung des Eigentümers untersagt.

  • Seite 3: Inhaltsverzeichnis

    INHALTSVERZEICHNIS Seite 1 EINLEITUNG ................4 Sicherheitshinweise Garantie und Gewährleistung Inbetriebnahme Bauliche Voraussetzungen 2 PLANUNG ................5 Brandschutz Mindest-Brandschutz-Anforderungen Heizraum Kamin Zugregler und Explosionsklappe Brennstofflager Planungsbeispiele Automatisches Asche-Saugsystem Heizkreisregelung 3 MONTAGE ................21 Lieferung Einbringung Platzieren und Ausrichten Montage System Rührwerk Hydraulische Einbindung Füllen und Entlüften Kaminanschluss...

  • Seite 4: Einleitung

    Weiters dürfen nur Originalteile oder vom Hersteller ausdrücklich freigegebene Teile in die Anlage eingebaut werden. 1.3 INBETRIEBNAHME Die Erstinbetriebnahme der Feuerung muss durch GUNTAMATIC oder qualifiziertes Fachpersonal durchgeführt werden. Diese kontrollieren, ob die Anlage laut Schema gebaut wurde, stimmen die Anlage ab und erklären dem Anlagen-betreiber den Betrieb...

  • Seite 5: Planung

    (M-FeuVO) Hessen und Saarland – hier gilt §16 FeuVO Hessen Schweiz Brandschutzvorschriften (www.vkf.ch) weitere Exportländer zuständige Brandschutzbehörden Die Einhaltung der jeweiligen Länder-Brandschutz- vorschriften ist verpflichtend und den GUNTAMATIC- Mindestbrandschutzanforderungen übergeordnet. Bei fehlenden spezifischen Ländervorschriften sind die GUNTAMATIC-Mindest-Brandschutz- Anforderungen exakt einzuhalten.

  • Seite 6: Mindest-Brandschutz-Anforderungen

    2.2 MINDEST-BRANDSCHUTZ-ANFORDERUNGEN Heizraum Boden aus Beton, roh oder gefliest. Alle Materialien für Boden, Wände Decke sind brandbeständig F60/REI60 auszuführen. Heizraumtür: Die Heizraumtür ist als Brandschutztür T30 / 30-C, in Fluchtrichtung öffnend, selbsttätig schließend und absperrbar auszuführen. Verbindungstüren zum Brennstofflager sind ebenfalls als Brandschutztüren T30 / EI 30-C, selbsttätig schließend absperrbar,...
  • Seite 7 SLE: Für Lagerräume im Wirtschaftstrakt ist es möglich auf eine F90 / REI90 Ummantelung des Brennstofflagers zu ver-zichten, wenn der Brandabschnitt unter 500 m² Gesamtfläche liegt. Der Brennstoff muss jedoch getrennt von anderen (Holzbeplankung) Gütern gelagert werden. Liegt weiters eine Brandmauer zu einem Wohntrakt vor, so ist zusätzlich eine selbsttätige Löscheinrichtung erforderlich.

  • Seite 8: Heizraum

    2.3 HEIZRAUM Mindest-Raumhöhe H 225 cm PH 30 / 50 / 50 S ideal H 210 cm möglich H 240 cm PH 75 / 100 ideal H 230 cm möglich = Mindestraumhöhe bei abgeschraubtem Wärmetauscherdeckel Mindest-Raumgröße B 240 cm x T 230 cm PH 30 / 50 T 240 cm)
  • Seite 9 Aufstellungsort Planen Sie die Feuerung möglichst nahe beim Kamin, um ein langes Abgasrohr zu vermeiden. Die Feuerung muss von links oder rechts zugänglich sein. Die Ausladung der Füllraumtür muss freigehalten werden. A → Einbauvariante Energiesparzugregler mit Ex-Klappe im Rauchrohr möglichst nahe am Ka6minanschluss – die örtlichen Vorschriften beachten – mögliche Staubbildung B →...

  • Seite 10: Kamin

    2.4 KAMIN Die Anlage darf grundsätzlich an nach DIN EN 13384 dimen- sionierte Kamine angeschlossen werden. Wir empfehlen (ohne diesbezügliche Verpflichtung) für unsere Feuerungen feuchtig- keitsunempfindliche, wärmegedämmte, über 400°C beständige Schamottekamine. Für automatisch beschickte Feuerungen empfehlen korrekter Anlagendimen- sionierung alternativ auch wärmegedämmte, rußbrand-...

  • Seite 11: Zugregler Und Explosionsklappe

    2.5 ZUGREGLER UND EXPLOSIONSKLAPPE BS-01 Der Einbau eines Zugreglers und einer Explosionsklappe ist zwingend erforderlich! Der in den Kaminberechnungsdaten angegebene Kaminzug darf um nicht mehr als +/- 3 Pascal abweichen. Sollte der Kaminzug nicht auf den erforderlichen Wert reduziert werden können, so ist entweder ein größerer Zugregler einzusetzen, oder zwischen Kamin und Zugregler eine zusätzliche Drosselklappe zu installieren.

  • Seite 12: Brennstofflager

    Normen Ausführungsempfehlungen ohne Gewähr auf Vollständigkeit und Richtigkeit. Einschlägige verpflichtende Normen und Ländervorschriften sind vorrangig zu beachten. Lagerraum Flex, Rührwerk, Schnecke … mit Schrägboden 1) Lagerraum mit Guntamatic Befüllset einsetzbar bis maximal 2 m Leitungslänge und 15 t  Fassungsvermögen;...
  • Seite 13 3) Ausführung wie oben (1) jedoch mit längerer Befüllleitung oder größerer Höhendifferenz Belüftung laut EN ISO 20023 ausführen  4) Großraumlager > 100 Tonnen Fassungsvermögen Belüftung laut EN ISO 20024 ausführen  Belüftungsöffnung mit Filter Wird die Belüftungsöffnung im Brennstofflager mit Staubfilter ausgestattet (z.B.
  • Seite 14 Bodenverbretterung Für den Betrieb mit Korn oder Pellets ist eine Bodenverbretterung oder Betonboden unbedingt erforderlich. ausschließlichem Hackgutbetrieb können anstelle des Bodens trockene Hackschnitzel eingebracht werden. Deckenbefüllschnecke Der Antriebsmotor und die nötige Elektroinstallation müssen außerhalb des Lagerraumes montiert werden. Ein ver-sperrbarer NOT-AUS-Schalter Motorschutzfunktion muss...

  • Seite 15: Planungsbeispiele

    2.7 PLANUNGSBEISPIELE Für den Betrieb mit Pellets oder Energiekorn ist ein Befüllset vorzusehen Beispiel 1 Die Lagerbefüllung erfolgt seitlich über ein Tor. Die Maximallänge der Austragung inkl. Rührwerk darf 7 m betragen. Beispiel 2 Die Lagerbefüllung erfolgt mittels Deckenbefüllschnecke aus einem Schacht. Lieferbare Deckenbefüllschnecken: 3 m, 4 m, 5 m, 6 m oder 7 m Die Maximallänge der Austragung inkl.
  • Seite 16 Für den Betrieb mit Pellets oder Energiekorn ist ein Befüllset vorzusehen Beispiel 4 Die Beschickung des Kessel erfolgt mittels waagerecht montierten Rührwerk. Eine Fallschachtverlängerung ist erforderlich. (siehe Preisliste) Die Maximallänge der Austragung inkl. Rührwerk darf 7 m betragen. Beispiel 5 Die Beschickung des Kessel erfolgt über ein Fallrohr.

  • Seite 17: Automatisches Asche-Saugsystem

    2.8 AUTOMATISCHES ASCHE SAUGSYSTEM PC-02 Die folgenden Ausführungen dienen vorwiegend der Anlagenplanung. Zur Installation des Asche- Saugsystems liegt diesem eine eigene Installations- und Bedienungsanleitung bei! Optional ist ein automatisches Asche-Saugsystem erhältlich. Die anfallende Asche wird dabei durch ein in die Feuerung eingebautes Austragsystem und flexible Metallschläuche (maximal in eine große fahrbare...
  • Seite 18 Zulässige Aufstellungsorte der Aschetonne: im Heizraum  PH-01 im Nebenraum  PH-01 Saugleitungsverlegung durch Brandabschnitte: PH-01 A → Mauerdurchführung mit Steinwollerohrschellen; B → Mauerdurchführung mit eingemauertem Stahlrohr; C → Brandschutzschellen 54 – 60; (maximal 1 m Abstand) D → Metallsaugschläuche; (mindestens 10 cm Abstand) E →...

  • Seite 19: Heizkreisregelung

    2.9 HEIZKREISREGELUNG PH-02 Die Heizkreisregelung wird optional angeboten. Zur Auswahl steht am Heizkessel das Set-MKR oder das Wandgerät Set-MK261 zur Montage an der Wand. pro Anlage 3 witterungsgeführte Regelungen möglich; ● pro Anlage kann am Kessel 1 Set-MKR aktiviert werden; ●...
  • Seite 20 NOTIZEN...

  • Seite 21: Montage

    Hubwagen angehoben und an den Aufstellungsort gefahren werden. Mehrteilige Einbringung Der Kesselkörper kann in Teile zerlegt und eingebracht werden. Ist dies der Fall, muss eine GUNTAMATIC-autorisierte Person zugezogen werden. 3.3 PLATZIEREN UND AUSRICHTEN Halten Sie die vom Anlagenplaner und vom Hersteller angegebenen Mindestwandabstände ein.

  • Seite 22: Montage System Rührwerk

    SYSTEM RÜHRWERK MONTAGE 1. Den Kessel entsprechend den geforderten Mindestwand- abständen im Heizraum platzieren damit ausreichend Wartungsflächen um den Kessel, siehe Abb.1, vorhanden sind. Den Kessel mittels Schraubfüßen nach hinten leicht steigend ausrichten, sodass Wärmetauscher vorhandene Luft bei der Anlagenbefüllung problemlos entweichen kann.
  • Seite 23 8. Das Rührwerk dreht im Uhrzeigersinn, siehe Abb.5. Die Federarme am Rührwerk so montieren, dass jeweils die längsten gegenüber montiert sind. Die Federarme müssen 15- 20 mm über der Entnahmeschnecke laufen, siehe (I) Abb. 9. Die Schrauben (J) Abb.9 an den Federarmen nicht festziehen. Die Füße (K) Abb.9 am Rührwerk müssen so eingestellt werden, dass der längste Federarm ca.
  • Seite 24 15. Die Temperaturüberwachung (TÜB) kann aufgrund der Sprinklereinrichtung an der Antriebseinheit (Sprinkler 55°C) bis 50 m³ Lagerraumvolumen entfallen. Bei Lagerraum- volumen größer 50 m³ ist die Temperaturüberwachung (TÜB) zusätzlich zur Sprinklereinrichtung an der Antriebs-einheit im Bereich des Mauerdurchbruches einzubauen und an eine Warneinrichtung wie z.B.
  • Seite 25 17. Die Montage der Wandverkleidung mit Revisionsöffnung wie folgend beschrieben durchführen. Die im Lageraum montierte Abschottung (P), siehe Abb.7, verhindert beim Öffnen der Revisionsöffnung unkontrolliertes Ausfließen gelagerten Brennstoffes. Die Austragschnecke unten mit Steinwolle ausfüllen.  Siehe (Q) Abb.12 Abb.12 Die Abdeckplatten (R) innen und außen montieren. ...

  • Seite 26: Hydraulische Einbindung

    3.5 HYDRAULISCHE EINBINDUNG POWERCHIP 30 - 50 / POWERCORN 12-50 A → Fühler Therm. Ablaufventil 1/2" B → Sicherheitswärmetauscher 3/4“ C → Rücklauf 5/4“ D → Vorlauf 5/4“ E → Entleerung 1/2" POWERCHIP 75 - 100 A → Fühler Therm. Ablaufventil 1/2" B →...
  • Seite 27 Sicherheitsventil Ein nicht absperrbares 1/2" Sicherheitsventil für Heizanlagen bis 50 kW bzw. 3/4" Sicherheitsventil für Heizanlagen bis 100 kW Nennleistung nach EN12828 bzw. EN ISO 4126-1 mit Öff- nungsdruck 3 bar ist zu installieren. Die Mündung der Ablauf- leitung muss so verlegt und ausgeführt werden, dass keine Beeinträchtigung der Funktionsfähigkeit und beim Ansprechen des Sicherheitsventils keine Gefährdung eintreten kann.
  • Seite 28 Rücklaufhochhaltungsgruppe laut Anlagenschema gewährleistet werden. Bei Nichtbeachtung besteht erhöhte Korrosionsgefahr und damit Garantie- und Gewährleistungsverlust. Schließen Sie die Rücklaufhochhaltung genau nach den Vorgaben in unseren Anschlussschemen an. Auslegung Rücklaufanhebepumpe GUNTAMATIC-Anlagenschemen abgestimmt. Werden zusätzliche Komponenten wie z.B. Wärmemengenzähler in die Anlagenhydraulik integriert, oder beträgt...

  • Seite 29: Füllen Und Entlüften

    < 0,11 °dH < 0,11 °dH < 0,11 °dH Fremdgeräte Wird neben der GUNTAMATIC-Feuerung zusätzlich auch ein Fremdgerät betrieben, ist für das Füllen dessen Installations- anleitung zusätzlich zu beachten. Anlage spülen  Vor dem Füllen der Anlage das gesamte Leitungssystem ausgiebig spülen, um Magnetit und Rostschlamm best-...

  • Seite 30: Kaminanschluss

    3.7 KAMINANSCHLUSS Der Anschluss an den Kamin erfolgt über ein Abgasrohr, das gasdicht auszuführen ist und zwischen dem Heizkessel und dem Kamin isoliert werden muss. → bis 4 m Abgasrohrlänge und maximal 3 Bögen:  PH 30 - 50 Ø = 150 mm ...

  • Seite 31: Elektroanschluss

    ELEKTROANSCHLUSS PH-01 Der elektrische Anschluss der Anlage vor Ort darf nur von einem konzessionierten Elektroinstallationsunternehmen unter Einhaltung aller einschlägigen Vorschriften vorgenommen werden. Zusätzlich ist darauf zu achten, dass eine Beschädigung elektrischer Anlagenteile durch Wärme-strahlung ausgeschlossen wird. Die gesamte anlageninterne Verkabelung erfolgt werksseitig bereits steckerfertig.
  • Seite 32 Verkabelung Netzzuleitung 5 x 1,5 mm²  Fühler 2 x 1 mm²  Raumgerät 2 x 1 mm²  CAN-Bus 2 x 2 x 0,5 mm²  (paarverseilt / geschirmt) Für Schwachstrom und Starkstrom (Fühler, …) (Pumpen, …) entsprechenden Kabelkanäle am Kessel verwenden. Überspannungsschutz Bei CAN-Bus Leitungen zwischen verschiedenen Gebäuden müssen zum Potenzialausgleich die Banderder der Gebäude...

  • Seite 33: Anschlüsse Der Anlage

    4.1 ANSCHLÜSSE DER ANLAGE Netzanschluss 400 VAC, 50 Hz, 13 A  Ausstattung Standard Kesselbedieneinheit  (BCE) Kesselplatine  (230 VAC) Transportmodul  (400 VAC) Störmeldeausgang  (24VDC 200mA – bei Relais mit Freilaufdiode) Sicherheitstemperaturbegrenzer  (STB) Kesselfühler  (KVT 20 Ω) RGT- Fühler ...

  • Seite 34: Abschlusskontrolle

    Die Erstinbetriebnahme darf nur durch GUNTAMATIC oder qualifiziertes Fachpersonal durchgeführt werden. Voraus-setzung dafür ist, dass der Kaminkehrer, der Heizungs-installateur und der Elektroinstallateur die Anlage für den Betrieb freigegeben haben. Der von GUNTAMATIC Fachmann wird folgende Arbeiten bei der Inbetriebnahme durchführen: Kontrolle der gesamten Anlage; ...

  • Seite 35: Normen / Vorschriften

    NORMEN / VORSCHRIFTEN BS-04 Das Heizgerät ist entsprechend der Klasse 5 gemäß der EN 303-5, sowie der Vereinbarung der Bundesländer gem. Art. 15a BVG über Schutzmaßnahmen für Kleinfeuerungsanlagen und Einsparung von Energie ausgeführt. Die Originalprüfzeugnisse liegen beim Hersteller auf. Beim Anschluss des Heizkessels sind neben den örtlichen feuer- und baupolizeilichen Vorschriften folgende allgemein geltende Norm- und Sicherheitsvorschriften zu beachten: ÖNORM / DIN EN 303-5...

  • Seite 36: Anschlussschemen

    ANSCHLUSSSCHEMEN 7.1 PUFFERSPEICHER HP0 PR-01 2 Fühler - Puffermanagement  Einstellung „TEIL-Ladung“ Der Pufferspeicher wird vorwiegend nur im oberen Teil beladen. EIN und AUS Schalttemperaturen können über Pufferparameter eingestellt werden.  Einstellung „VOLL-Ladung“ Der Pufferspeicher wird von oben bis unten vollständig beladen.
  • Seite 37 bis 50 kW Kesselleistung Hoch-/ Niedertemperaturanlage Achtung Bei teilweise sehr geringer Leistungsabnahme (< 30%) wie z.B. bei einem Niedrigstenergie- oder Passivhaus sowie bei Überdimensionierung, empfehlen wir den Einbau eines Pufferspeichers! Schema PH-01 Powerchip laut Preisliste Zugregler RE mit Ex-Klappe laut Preisliste Elektrischer Anschluss laut Bedienungs- und Montageanleitung Regelung Set-MKR S30-031...
  • Seite 38 bis 50 kW Kesselleistung Hoch-/ Niedertemperaturanlage mit Pufferspeicher PSF Schema PH-02 Powerchip laut Preisliste Zugregler RE mit Ex-Klappe laut Preisliste Elektrischer Anschluss laut Bedienungs- und Montageanleitung Regelung Set-MKR S30-031 Pufferspeicher PSF laut Preisliste Mischer Stellmotor S50-501 Raumgerät / Raumstation laut Preisliste GSM-Modul S15-002 Rücklaufanhebegruppe RA50 A...
  • Seite 39 bis 50 kW Kesselleistung Hoch-/ Niedertemperaturanlage mit Pufferspeicher PS Schema PH-03 Powerchip laut Preisliste Zugregler RE mit Ex-Klappe laut Preisliste Elektrischer Anschluss laut Bedienungs- und Montageanleitung Regelung Set-MKR S30-031 Warmwasserspeicher ECO laut Preisliste Mischer Stellmotor S50-501 Raumgerät / Raumstation laut Preisliste GSM-Modul S15-002 Rücklaufanhebegruppe RA50 A...
  • Seite 40 bis 50 kW Kesselleistung Hoch-/ Niedertemperaturanlage mit Pufferspeicher PSF und Bestandskessel Schema PH-04 Powerchip laut Preisliste Zugregler RE mit Ex-Klappe laut Preisliste Elektrischer Anschluss laut Bedienungs- und Montageanleitung Regelung Set-MKR S30-031 Pufferspeicher PSF laut Preisliste Mischer Stellmotor S50-501 Raumgerät / Raumstation laut Preisliste GSM-Modul S15-002...
  • Seite 41 bis 50 kW Kesselleistung Hoch-/ Niedertemperaturanlage mit Fernleitung Achtung Bei teilweise sehr geringer Leistungsabnahme (< 30%) wie z.B. bei einem Niedrigstenergie- oder Passivhaus sowie bei Überdimensionierung, empfehlen wir den Einbau eines Pufferspeichers! Schema PH-05 Powerchip laut Preisliste Zugregler RE mit Ex-Klappe laut Preisliste Elektrischer Anschluss laut Bedienungs- und Montageanleitung Regelung Set-MKR...
  • Seite 42 bis 50 kW Kesselleistung Hoch-/ Niedertemperaturanlage mit Pufferspeicher PS und Fernleitung Schema PH-06 Powerchip laut Preisliste Zugregler RE mit Ex-Klappe laut Preisliste Elektrischer Anschluss laut Bedienungs- und Montageanleitung Regelung Set-MKR S30-031 Warmwasserspeicher ECO laut Preisliste Mischer Stellmotor S50-501 Raumgerät / Raumstation laut Preisliste GSM-Modul S15-002...
  • Seite 43 ab 50 kW Kesselleistung Hoch-/ Niedertemperaturanlage Achtung Bei teilweise sehr geringer Leistungsabnahme (< 30%) wie z.B. bei einem Niedrigstenergie- oder Passivhaus sowie bei Überdimensionierung, empfehlen wir den Einbau eines Pufferspeichers! Schema PH-07 Powerchip laut Preisliste Zugregler RE mit Ex-Klappe laut Preisliste Elektrischer Anschluss laut Bedienungs- und Montageanleitung Regelung Set-MKR S30-031...
  • Seite 44 ab 50 kW Kesselleistung Hoch-/ Niedertemperaturanlage mit Pufferspeicher PSF Schema PH-08 Powerchip laut Preisliste Zugregler RE mit Ex-Klappe laut Preisliste Elektrischer Anschluss laut Bedienungs- und Montageanleitung Regelung Set-MKR S30-031 Pufferspeicher PSF laut Preisliste Mischer Stellmotor S50-501 Raumgerät / Raumstation laut Preisliste GSM-Modul S15-002 Rücklaufanhebegruppe RA100 A...
  • Seite 45 ab 50 kW Kesselleistung Hoch-/ Niedertemperaturanlage mit Pufferspeicher PS Schema PH-09 Powerchip laut Preisliste Zugregler RE mit Ex-Klappe laut Preisliste Elektrischer Anschluss laut Bedienungs- und Montageanleitung Regelung Set-MKR S30-031 Warmwasserspeicher ECO laut Preisliste Mischer Stellmotor S50-501 Raumgerät / Raumstation laut Preisliste GSM-Modul S15-002 Rücklaufanhebegruppe RA100 A...
  • Seite 46 ab 50 kW Kesselleistung Hoch-/ Niedertemperaturanlage mit Fernleitung Achtung Bei teilweise sehr geringer Leistungsabnahme (< 30%) wie z.B. bei einem Niedrigstenergie- oder Passivhaus sowie bei Überdimensionierung, empfehlen wir den Einbau eines Pufferspeichers! Schema PH-11 Powerchip laut Preisliste Zugregler RE mit Ex-Klappe laut Preisliste Elektrischer Anschluss laut Bedienungs- und Montageanleitung Regelung Set-MKR...
  • Seite 47 ab 50 kW Kesselleistung Hoch-/ Niedertemperaturanlage mit Pufferspeicher PS und Fernleitung Schema PH-12 Powerchip laut Preisliste Zugregler RE mit Ex-Klappe laut Preisliste Elektrischer Anschluss laut Bedienungs- und Montageanleitung Regelung Set-MKR S30-031 Warmwasserspeicher ECO laut Preisliste Mischer Stellmotor S50-501 Raumgerät / Raumstation laut Preisliste GSM-Modul S15-002...
  • Seite 48 Objektversorgung für maximal 3 Gebäude Fernleitungsfunktion ZUP, LAP oder PUP Blatt 1 / Schema PH-13 Powerchip laut Preisliste Zugregler RE mit Ex-Klappe laut Preisliste Elektrischer Anschluss laut Bedienungs- und Montageanleitung Regelung Wandgerät Set-MK261 S30-030 Warmwasserspeicher ECO laut Preisliste Mischer Stellmotor S50-501 Netzanschluss 400 VAC / 13 A;...
  • Seite 49 Blatt 2 / Schema PH-13 CAN−Bus 230VAC HKR-x RG−x RG−x RG−x HK−x HK−x HK−x VF−x VF−x HKP−x HKP−x HKP−x SLP−x SF−x CAN−Bus 230VAC HKR-x RG−x RG−x RG−x HK−x HK−x HK−x Netz 230 V VF−x VF−x HKP−x HKP−x HKP−x CAN−Bus 230VAC HKR-x RG−x RG−x...
  • Seite 50 Kaskadenschaltung für 2 Feuerungen Schema PH-14 Powerchip laut Preisliste Zugregler RE mit Ex-Klappe laut Preisliste Elektrischer Anschluss laut Bedienungs- und Montageanleitung GSM-Modul S15-002 Rücklaufanhebegruppe laut Preisliste Pufferspeicher PS laut Preisliste Netzanschluss pro Anlage 400 VAC / 13 A;  Außenfühler S70-001 Erforderlich bei jeder Anlage ohne witterungsgeführter Regelung, die zusätzlich über die Anlagen über CAN-Bus linear verbinden;...
  • Seite 51 Kaskadenschaltung für bis zu 4 Feuerungen Blatt 1 / Schema PH-15 Powerchip laut Preisliste Zugregler RE mit Ex-Klappe laut Preisliste Elektrischer Anschluss laut Bedienungs- und Montageanleitung GSM-Modul S15-002 Rücklaufanhebegruppe laut Preisliste Pufferspeicher PS laut Preisliste Netzanschluss pro Anlage 400 VAC / 13 A; ...
  • Seite 52 Blatt 2 / Schema PH-15 Elektrischer Anschluss laut Bedienungs- und Montageanleitung jeden Pufferspeicher mit 2 Stück 3“ Sondermuffen bestellen;  die angegebenen Dimensionen für den Pufferspeicher, Rohrleitungen und T-Stücke  beziehen sich auf eine Kaskade mit 400 kW und maximal 2 x 25 m Leitungslänge für Puffervorlauf und Pufferrücklauf;...
  • Seite 53 NOTIZEN...

  • Seite 54: Technische Daten

    TECHNISCHE DATEN POWERCHIP 20/30 POWERCHIP 40/50 Hackgut P16B oder P45A Hackgut P16B oder P45A EN 17225-4 Pellets EN Plus A1 Pellets EN Plus A1 EN 17225-2 Brennstoff Energiekorn Energiekorn Miscanthus und Agropellets Miscanthus und Agropellets Nennleistung Hackgut 30,4 (34,5 49,0 (46,0 Kleinste Leistung Hackgut 9,1 (10,4 14,5 (13,8...
  • Seite 55 POWERCHIP 75 POWERCHIP 100 Hackgut P16B oder P45A Hackgut P16B oder P45A EN 17225-4 Pellets EN Plus A1 Pellets EN Plus A1 EN 17225-2 Brennstoff Energiekorn Energiekorn Miscanthus und Agropellets Miscanthus und Agropellets Nennleistung Hackgut 75,0 99,0 (85,0 , 101,0 Kleinste Leistung Hackgut 22,5 26,9 (25,5...
  • Seite 56 POWERCORN 12-50 Hackgut P16B oder P45A EN 17225-4 Pellets EN Plus A1 EN 17225-2 Brennstoff Energiekorn Miscanthus und Agropellets Nennleistung Hackgut 49,5 (46,0 Kleinste Leistung Hackgut 13,6 (13,8 Nennleistung Pellets 49,5 Kleinste Leistung Pellets 13,1 Kesselleistung Energiekorn maximal 40 Kesselleistung Miscanthus maximal 40 Kesseltemperatur 60 –...
  • Seite 57 SYSTEM RÜHRWERK TECHNISCHE DATEN ANSICHT VON OBEN: AUSLIEFERUNGSZUSTAND:  bestehend aus Austrageinheit (AE), Wandstück (WS) und Rührwerk (RW);  maximale Gesamtlänge (GL) der Austragschnecke = 7 m; Schütthöhe: Hackgut max. 5,0 m Pellets max. 2,5 m Energiekorn max. 2,5 m Miscanthus max.
  • Seite 58 FEDERARME: Ø Rührwerk 64 cm 92 cm 120 cm 147 cm 172 cm 197 cm 225 cm 250 cm 1,5 m 4 Stk. 2,0 m 2 Stk. 2 Stk. 2,5 m 2 Stk. 2 Stk. 3,0 m 2 Stk. 2 Stk. 3,5 m 1 Stk.
  • Seite 59 FALLROHR BIS 3 m HÖHE:  bestehend aus oberes Fallrohr (OF), unteres Fallrohr (UF) und Bride zum Verschrauben; DECKENBEFÜLLSCHNECKEN TECHNISCHE DATEN PH-02  bestehend aus Antriebsmotor, Befüllschnecke(n), Lagerplatte und Halterung(en);  ausschließlich zur Montage auf der Lagerraumdecke geeignet;  der Antriebsmotor muss außerhalb des Lagers montiert werden;...
  • Seite 60 GUNTAMATIC Heiztechnik GmbH A-4722 Peuerbach / Bruck 7 Tel: 0043-(0) 7276 / 2441-0 Fax: 0043 (0) 7276 / 3031 Email: office@guntamatic.com www.guntamatic.com Druckfehler und Technische Änderungen vorbehalten...
