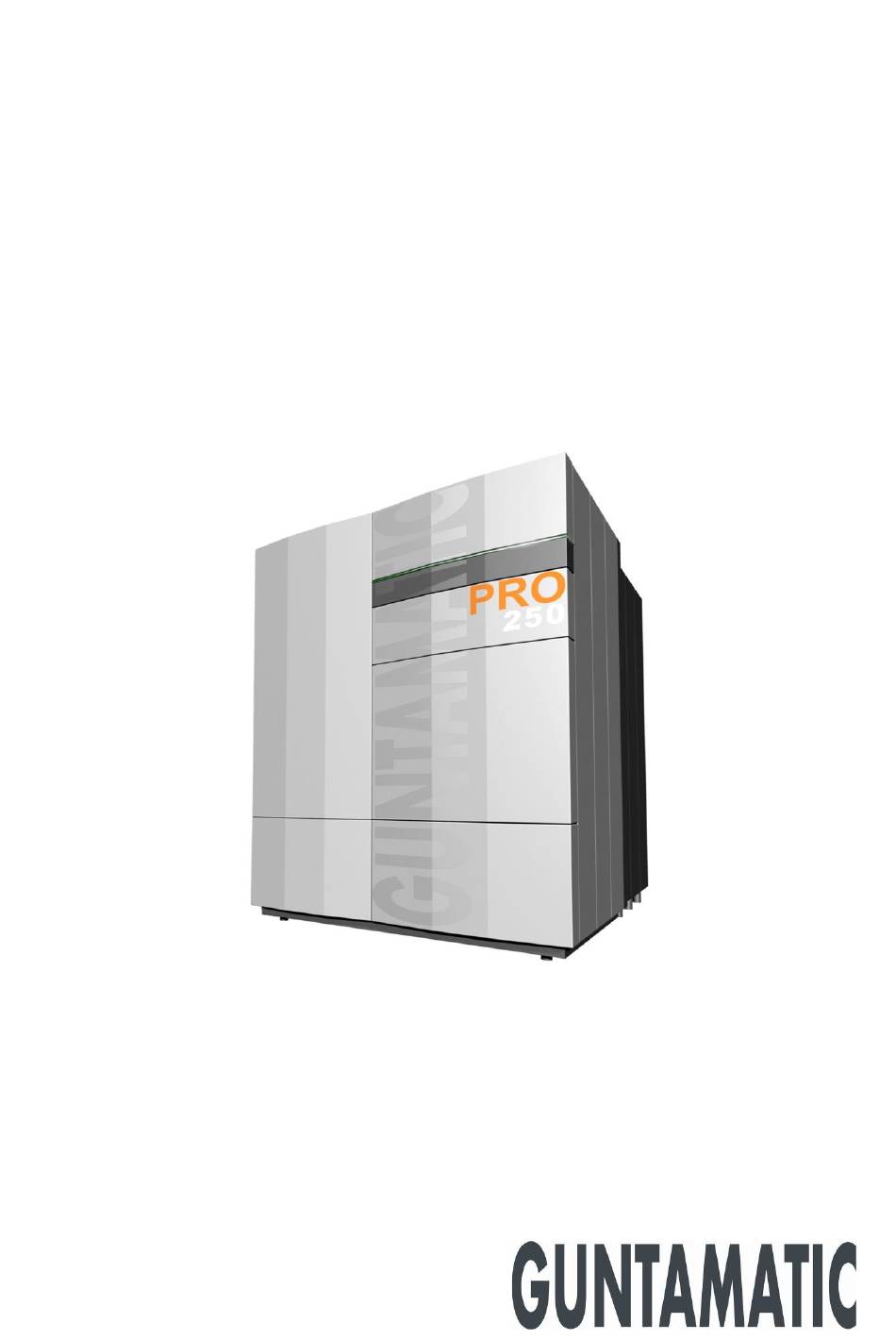

- Seite 1 Hackgutfeuerung Planung und Installation DE-B31-012-V09-0822...
-
Seite 2: Informationen Zur Dokumentation
Fall beachten sollten, sind in dieser Anleitung wie nebenan bezeichnet. Sämtliche Inhalte dieses Dokumentes sind Eigentum von GUNTAMATIC und somit urheberrechtlich geschützt. Jede Vervielfältigung, Weitergabe an Dritte oder Nutzung zu anderen Zwecken ist ohne schriftliche Genehmigung des Eigentümers untersagt. -
Seite 3: Inhaltsverzeichnis
INHALTSVERZEICHNIS Seite 1 EINLEITUNG ................4 Sicherheitshinweise .................. 4 Garantie und Gewährleistung ..............4 Inbetriebnahme ..................4 Bauliche Voraussetzungen ............... 4 Qualitätsmanagement ................4 2 PLANUNG ................5 Brandschutz ....................5 Mindest-Brandschutz-Anforderungen ............6 Heizraum ....................8 Kamin ......................10 Zugregler und Explosionsklappe ............11 Brennstofflager ..................12 Planungsbeispiele ...................15 Automatisches Saugsystem..............17... -
Seite 4: Einleitung
Weiters dürfen nur Originalteile oder vom Hersteller ausdrücklich freigegebene Teile in die Anlage eingebaut werden. 1.3 INBETRIEBNAHME Die Erstinbetriebnahme der Feuerung muss durch GUNTAMATIC oder qualifiziertes Fachpersonal durchgeführt werden. Diese kontrollieren, ob die Anlage laut Schema gebaut wurde, stimmen die Anlage ab und erklären dem Anlagen-betreiber den Betrieb... -
Seite 5: Planung
(M-FeuVO) Hessen und Saarland – hier gilt §16 FeuVO Hessen Schweiz Brandschutzvorschriften (www.vkf.ch) weitere Exportländer zuständige Brandschutzbehörden Die Einhaltung der jeweiligen Länder-Brandschutz- vorschriften ist verpflichtend und den GUNTAMATIC- Mindestbrandschutzanforderungen übergeordnet. Bei fehlenden spezifischen Ländervorschriften sind die GUNTAMATIC-Mindest-Brandschutz- Anforderungen exakt einzuhalten. -
Seite 6: Mindest-Brandschutz-Anforderungen
2.2 MINDEST-BRANDSCHUTZ-ANFORDERUNGEN Heizraum Boden aus Beton, roh oder gefliest. Alle Materialien für Boden, Wände und Decke sind brandbest. in F60/REI60 auszuführen. Heizraumtür: Heizräume dürfen nicht allgemein zugänglich sein. Beim Eingang zu Heizräumen ist auf den Zweck des Raumes, das Verbot des Zutritts für Unbefugte, das Rauchverbot und das Verbot des Hantierens mit offenem Licht gut sichtbar hinzuweisen. - Seite 7 Bauseits zu errichtende HLE = Händisch auszulösende Löscheinrichtung Sicherheitseinrichtung Ist es möglich 50 m³ und mehr zu lagern, ist eine händisch auszulösende Löscheinrichtung, frostsicher vom Heizraum aus, angeschlossen an eine unter Druck stehende Wasserleitung, ausgeführt als Leerverrohrung DN20, direkt über dem Durchtritt des Raumaustragungskanals, im Brennstofflager mündend einzubauen.
-
Seite 8: Heizraum
2.3 HEIZRAUM Mindest-Raumhöhe H 280 cm ideal H 250 cm möglich = der Rauchrohranschluss am Kessel muss entweder waagerecht nach hinten oder 45° steigend nach hinten gedreht werden B 270 cm x T 330 cm Mindest-Raumgröße für 1 Modul Modul von links zugänglich B 270 cm x T 430 cm Modul auf einer Seite und von hinten zugänglich... - Seite 9 Feuerlöscher 6 kg Füllgewicht EN3 L → Fluchtschalter Not- Aus M → Brandschutztür T30 / EI 30-C absperrbar und selbsttätig schließend N → Abstand VORNE 150 cm mindestens ideal 100 cm möglich O → Verbrennungsluftzufuhr 5 cm² pro kW Leistung...
-
Seite 10: Kamin
Der Kamin muss der Feuerungsleistung angepasst sein. Folgende Angaben sind Anhaltswerte und können zur Planung verwendet werden. Wir empfehlen jedoch, den Kamin von einem Fachmann berechnen zu lassen. PRO 175 / 250 eff. Höhe über D = 250 mm eff. Höhe unter... -
Seite 11: Zugregler Und Explosionsklappe
2.5 ZUGREGLER UND EXPLOSIONSKLAPPE PR-01 Der Einbau eines Zugreglers und einer Explosionsklappe ist zwingend erforderlich! Wenn nötig 2 Stück einbauen! Der in den Kaminberechnungsdaten angegebene Kaminzug darf um nicht mehr als +/- 3 Pascal abweichen. Sollte der Kaminzug nicht auf den erforderlichen Wert reduziert werden können, so ist entweder ein größerer Zugregler einzusetzen, oder zwischen Kamin und Zugregler eine zusätzliche Drosselklappe zu installieren. -
Seite 12: Brennstofflager
2.6 BRENNSTOFFLAGER Jahresbedarfsschätzung Pro 1 Kilowatt Gebäudeheizlast rechnet man mit folgendem jährlichen Brennstoffbedarf: ca. 2,00 m³ Hartholzhackgut (m³ - pro 1 kW/Jahr) ca. 2,50 m³ Weichholzhackgut (m³ - pro 1 kW/Jahr) ca. 0,65 m³ Pellets (m³ - pro 1 kW/Jahr) Lagerraumanordnung Den Lagerraum möglichst quadratisch errichten, um eine... - Seite 13 Luftdruckwächter Brennstofflagerräume sind so zu belüften, dass kein Über- oder Unterdruck im Lagerraum entstehen kann. Werden Belüftungs- öffnungen zum Beispiel bei Schräder- oder Absauganlagen von Tischlereien mittels einer Filtermatte verschlossen, muss im Lageraum ein Luftdruckwächter eingebaut werden, der die Heizanlage bei gefährlichem Über- oder Unterdruck...
- Seite 14 Befüllschnecke Der Antriebsmotor und die nötige Elektroinstallation müssen außerhalb des Lagerraumes montiert werden. Ein versperrbarer NOT-AUS-Schalter Motorschutzfunktion muss unmittelbarer Nähe des Befüllschachtes montiert werden. Lagerraumtüren müssen mit einem Türkontaktschalter, welcher die Stromversorgung der Befüllschnecke beim Öffnen der Tür unterbricht, gesichert werden. Der Befüllschacht ist mit einem Gitterrost zu sichern.
-
Seite 15: Planungsbeispiele
2.7 PLANUNGSBEISPIELE Für den Betrieb mit Pellets sind zusätzlich Befüllkupplungen vorzusehen Planungsbeispiel 1 Der Lagerraum ist seitlich oder dahinter angeordnet, die Befüllung kann mittels Frontlader über ein Tor erfolgen. Die Maximallänge der Austragung, inkl. Rührwerk, beträgt 7 m. Planungsbeispiel 2 Der Lagerraum ist seitlich oder dahinter angeordnet, die Befüllung erfolgt mittels Deckenbefüllschnecke einem... - Seite 16 Planungsbeispiel 4 Der Lagerraum ist seitlich oder dahinter angeordnet. Die Austragung erfolgt mittels waagrecht montierten Rührwerks. Planungsbeispiel 5 Der Lagerraum ist über dem Heizraum angeordnet. Der Brennstoff wird über ein Fallrohr durch die Decke zum Heizkessel transportiert. Planungsbeispiel 6 Austragung mit Übergabestation und Zubringerschnecke. Maximallänge der Zubringschnecke 7 m...
-
Seite 17: Automatisches Saugsystem
2.8 AUTOMATISCHES ASCHE SAUGSYSTEM PC-02 Die folgenden Ausführungen dienen vorwiegend der Anlagenplanung. Zur Installation des Asche- Saugsystems liegt diesem eine eigene Installations- und Bedienungsanleitung bei! Optional ist ein automatisches Asche-Saugsystem erhältlich. Die anfallende Asche wird dabei durch ein in die Feuerung eingebautes Austragsystem und flexible Metallschläuche (maximal in eine große fahrbare... - Seite 18 Zulässige Aufstellungsorte der Aschetonne: im Heizraum PR-01 im Nebenraum PR-01 Saugleitungsverlegung durch Brandabschnitte: PR-01 A → Mauerdurchführung mit Steinwolle Rohrschellen; B → Mauerdurchführung mit eingemauertem Stahlrohr; C → Brandschutzschellen 54 – 60 (maximal 1 m Abstand) D → Metallsaugschläuche (mindestens 10 cm Abstand) E →...
-
Seite 19: Netzkreisregelung
2.9 NETZKREIS REGELUNG PR-02 WICHTIGE INFORMATION Die Netzkreisregelung ist bei jeder Anlage serienmäßig. (Modul) Die Heizkreisregelung kann bei Anlagen mit aktivierter Netzkreis- regelung nicht zusätzlich verwendet werden. Bei Anlagen mit EC Filter können die Netzkreispumpen nicht (Modulen) über den 0-10 V Eingang ferngesteuert werden. -
Seite 20: Heizkreisregelung
2.10 HEIZKREIS REGELUNG PR-02 WICHTIGE INFORMATION Die Netzkreisregelung kann bei Anlagen mit aktivierter Heizkreis- regelung nicht zusätzlich verwendet werden. Es können nur Wandgeräte Set MK261 verbaut werden. Für jede Anlage können bis zu drei Wandgeräte Set MK261 (Modul) verbaut werden. - Seite 21 NOTIZEN...
-
Seite 22: Montage
Hubwagen angehoben und an den Aufstellungsort gefahren werden. Mehrteilige Einbringung Der Kesselkörper kann in Teile zerlegt und eingebracht werden. Ist dies der Fall, muss eine GUNTAMATIC-autorisierte Person zugezogen werden. 3.3 PLATZIEREN UND AUSRICHTEN Halten Sie die vom Anlagenplaner und vom Hersteller angegebenen Mindestwandabstände ein. -
Seite 23: Montage System Rührwerk
SYSTEM RÜHRWERK MONTAGE 1) Den Kessel entsprechend den geforderten Mindestwand- abständen im Heizraum platzieren und nach hinten leicht steigend ausrichten, sodass die (mit einstellbaren Gerätestandfüßen) im Kessel vorhandene Luft bei der Befüllung entweichen kann. 2) Achten Sie beim Aufstellen des Kessels darauf, dass die Austragschnecke von oben aus gesehen, rechts am Kessel montiert wird und die Austragschnecke nur ca. - Seite 24 8) Die Federarme am Rührwerk montieren. Das Rührwerk dreht im Uhrzeigersinn (Abb: 2). Die längsten Federarme gegenüber montieren. Die Federarme (I) (Abb.4) müssen 15- 20 mm über der Entnahmeschnecke laufen. Die Schrauben (H) (Abb.4) an den Federarmen nicht festziehen. Die Füße (J) (Abb.4) am Rührwerk müssen so eingestellt werden, dass der längste Federarm ca.
-
Seite 25: Montage Kessel, Austragschnecke Und Rührwerk
15) Die Abschottung (V) (Abb.3) der Revisionsöffnung ist bauseits herzustellen und verhindert unkontrolliertes Ausfließen von Brennstoff Heizraum. über Austragschnecke, 40 cm von der Lagerraumwand entfernt und 80 cm breit, ist eine 3 cm starke Brettschräge im Winkel von ca. 20° zu montieren. Die Konstruktion muss ausreichend befestigt und an der Unterseite ausreichend abgestützt werden. - Seite 26 Abb: 6 Feuerlöscher neben der Heizraumtür → (6 kg) → Hauptschalter Heizanlage (absperrbar) Fluchtschalter Heizanlage → (Not-Aus) Belüftung min. 5 cm² pro kW → Schrägboden aus Holz oder Beton → → Lagerraumbelüftung → Sicherheitsschalter Lagerraum (absperrbar) Abstützungen der Austragschnecke →...
- Seite 27 18) Die Montage der Wandverkleidung mit Revisionsöffnung wie folgend beschrieben durchführen. Die im Lageraum montierte Abschottung (P), siehe Abb.7, verhindert beim Öffnen der Revisionsöffnung ein unkontrolliertes Ausfließen des gelagerten Brennstoffes. Die Austragschnecke unten mit Steinwolle ausfüllen. Siehe (Q) Abb.7 Die Abdeckplatten (R) innen und außen montieren.
-
Seite 28: Hydraulische Einbindung
3.5 HYDRAULISCHE EINBINDUNG PR-02 A → Sicherheitswärmetauscher 3/4“ B → Kesselfühler, STB C → Vorlauf 2“ D → Fühler für Therm. Ablaufventil 1/2“ E → Rücklauf 2“ (nach oben verlegen) F → Entleerung 2“ Sicherheitswärmetauscher Die höchstzulässige Betriebstemperatur der Feuerung beträgt 110°C. - Seite 29 Anlagenschema gewährleistet werden. Bei Nichtbeachtung besteht erhöhte Korrosionsgefahr und damit Garantie- und Gewährleistungsverlust. Schließen Sie die Rücklauf-hochhaltung genau nach den Vorgaben in unseren Anschlussschemen an. Die Auslegung der Rücklaufhochhaltungsgruppe ist auf die GUNTAMATIC-Anlagenschemen abgestimmt. Werden zusätzliche Komponenten wie z.B. Wärmemengenzähler in die Anlagenhydraulik...
- Seite 30 Pumpenauswahl Die Pumpenauswahl ist durch den Installateur bzw. Haus- technikplaner nach den Reibungsangaben, dem Leitungs- querschnitt und der erforderlichen Förderhöhe für das geplante Rohrsystem vorzunehmen. Kunststoffrohrleitungen Bei Anschluss von Kunststoffleitungen für Fußbodenheizung oder Fernwärmeleitungen sind diese gegen hohe Temperaturen zusätzlich mit einem Begrenzungsthermostat für die Umwälzpumpen zu schützen.
-
Seite 31: Füllen Und Entlüften
< 0,11 °dH < 0,11 °dH < 0,11 °dH Fremdgeräte Wird neben der GUNTAMATIC-Feuerung zusätzlich auch ein Fremdgerät betrieben, ist für das Füllen dessen Installations- anleitung zusätzlich zu beachten. Anlage spülen Vor dem Füllen der Anlage das gesamte Leitungssystem ausgiebig spülen, um Magnetit und Rostschlamm best-... -
Seite 32: Kaminanschluss
Der Anschluss an den Kamin erfolgt über ein Abgasrohr, das gasdicht auszuführen ist und zwischen dem Heizkessel und dem Kamin isoliert werden muss. → bis 4 m Abgasrohrlänge und maximal 3 Bögen: PRO Ø = 250 mm → Abgasrohr länger als 4 m oder mehr als 3 Bögen: ... -
Seite 33: Elektroanschluss
ELEKTROANSCHLUSS PR-03 Der elektrische Anschluss der Anlage vor Ort darf nur von einem konzessionierten Elektroinstallationsunternehmen unter Einhaltung aller einschlägigen Vorschriften vorgenommen werden. Zusätzlich ist darauf zu achten, dass eine Beschädigung elektrischer Anlagenteile durch Wärme-strahlung ausgeschlossen wird. Die gesamte anlageninterne Verkabelung erfolgt werksseitig bereits steckerfertig. - Seite 34 Verkabelung Netzzuleitung min. 5 x 1,5 mm² WICHTIG: Den erforderlichen Querschnitt laut Leitungslänge berechnen! Fühler 2 x 1 mm² Raumgerät 2 x 1 mm² CAN-Bus 2 x 2 x 0,5 mm² (paarverseilt / geschirmt) Für Schwachstrom und Starkstrom (Fühler, …) (Pumpen, …)
-
Seite 35: Anschlüsse Der Anlage
4.1 ANSCHLÜSSE DER ANLAGE Netzanschluss 400 VAC, 50 Hz, 20 A Ausstattung Standard Kesselbedieneinheit (BCE) Ascheaustragantrieb (230VAC) Kesselplatine (230VAC) Hall Ascheaustragantrieb Transportmodul (400VAC) Reinigungsantrieb (230VAC) Störmeldeausgang (24VDC 200mA) Abgasgebläse (230VAC) Sicherheitstemperaturbegrenzer Hall Abgasgebläse ... -
Seite 36: Abschlusskontrolle
Die Erstinbetriebnahme darf nur durch GUNTAMATIC oder qualifiziertes Fachpersonal durchgeführt werden. Voraus-setzung dafür ist, dass der Kaminkehrer, der Heizungs-installateur und der Elektroinstallateur die Anlage für den Betrieb freigegeben haben. Der von GUNTAMATIC Fachmann wird folgende Arbeiten bei der Inbetriebnahme durchführen: Kontrolle der gesamten Anlage; ... -
Seite 37: Normen / Vorschriften
NORMEN / VORSCHRIFTEN BS-04 Das Heizgerät ist entsprechend der Klasse 5 gemäß der EN 303-5, sowie der Vereinbarung der Bundesländer gem. Art. 15a BVG über Schutzmaßnahmen für Kleinfeuerungsanlagen und Einsparung von Energie ausgeführt. Die Originalprüfzeugnisse liegen beim Hersteller auf. Beim Anschluss des Heizkessels sind neben den örtlichen feuer- und baupolizeilichen Vorschriften folgende allgemein geltende Norm- und Sicherheitsvorschriften zu beachten: ÖNORM / DIN EN 303-5... -
Seite 38: Anschlussschemen
ANSCHLUSSSCHEMEN 7.1 PUFFERSPEICHER HP0 PR-01 2 Fühler - Puffermanagement Einstellung „TEIL-Ladung“ Der Pufferspeicher wird vorwiegend nur im oberen Teil beladen. EIN und AUS Schalttemperaturen können über Pufferparameter eingestellt werden. Einstellung „VOLL-Ladung“ Der Pufferspeicher wird von oben bis unten vollständig beladen. -
Seite 39: Außenfühler
PRO 175 / 250 mindestens 4000 Liter Puffervolumen wahlweise mit oder ohne Netzkreisregelung - für bauseitige Heizkreisregelung Schema: PR-01 1 PRO laut Preisliste 1 Zugregler RE mit Ex-Klappe laut Preisliste Elektrischer Anschluss laut Bedienungs- und Montageanleitung 1 Rücklaufanhebegruppe RA250 A... - Seite 40 PRO 350 / 425 / 500 mindestens 10000 Liter Puffervolumen wahlweise mit oder ohne Netzkreisregelung - für bauseitige Heizkreisregelung Schema: PR-02 2 PRO laut Preisliste 2 Zugregler RE mit Ex-Klappe laut Preisliste Elektrischer Anschluss laut Bedienungs- und Montageanleitung 2 Rücklaufanhebegruppe RA250 A...
- Seite 41 3 Pumpen-Netzkreise - Netzkreis 1 und 2 wahlweise auch als gemischter Kreis 1 Netzkreisregelung pro Modul möglich Schema: Netzkreisregelung-01 Netzkreispumpen bauseits 1 Stk. Vorlauffühler pro gemischten Netzkreis S70-002 Elektrischer Anschluss laut Bedienungs- und Montageanleitung Speicherfühler S70-003 Verbraucher Verbraucher Verbraucher Info: 1) jeder Netzkreis kann über ein eigenes Uhrenprogramm zeitgesteuert und...
- Seite 42 Netzkreispumpen bauseits Mischer bauseits Elektrischer Anschluss laut Bedienungs- und Montageanleitung 1 Stk. Vorlauffühler pro gemischten Netzkreis S70-002 1 Stk. Rücklauffühler pro Kreis mit Doppelpumpe S70-002 Speicherfühler S70-003 Verbraucher Verbraucher Info: 1) jeder Netzkreis kann über ein eigenes Uhrenprogramm zeitgesteuert und zusätzlich über die Funktionen „Nacht aus AT“...
- Seite 43 PRO 175 / 250 mindestens 4000 Liter Puffervolumen mit Heizkreisregelung - ohne Fernleitung Schema: PR-03 1 PRO laut Preisliste 1 Zugregler RE mit Ex-Klappe laut Preisliste Elektrischer Anschluss laut Bedienungs- und Montageanleitung 1 Rücklaufanhebegruppe RA250 A H39-024 2 Pufferspeicher Akkutherm 2000/2PS...
- Seite 44 PRO 350 / 425 / 500 mindestens 4000 Liter Puffervolumen mit Heizkreisregelung - ohne Fernleitung Schema: PR-04 2 PRO laut Preisliste 2 Zugregler RE mit Ex-Klappe laut Preisliste Elektrischer Anschluss laut Bedienungs- und Montageanleitung 2 Rücklaufanhebegruppe RA250 A H39-024 2 Pufferspeicher Akkutherm 2000/2PS...
- Seite 45 Witterungsgeführte Heizkreisregelung ohne Fernleitung 3 Wandgeräte pro Modul möglich Schema: Heizkreisregelung-01 Regelung Wandgerät Set-MK261 S30-030 Die maximale Belastbarkeit des Wandgerät beachten! Elektrischer Anschluss laut Bedienungs- und Montageanleitung Raumgerät S70-006 Raumstation S60-004 Mischerstellmotor S50-501 Info: 1) an jeden Heizkessel können bis zu 3 Wandgeräte Set Mk-261 angeschlossen werden;...
- Seite 46 PRO 175 / 250 mindestens 4000 Liter Puffervolumen Objektversorgung mit Heizkreisregelung und Fernleitung 1 PRO laut Preisliste Schema: PR-05 1 Zugregler RE mit Ex-Klappe laut Preisliste 1 Rücklaufanhebegruppe RA250 A H39-024 Elektrischer Anschluss laut Bedienungs- und Montageanleitung 2 Pufferspeicher Akkutherm 2000/2PS...
- Seite 47 PRO 350 / 425 / 500 mindestens 4000 Liter Puffervolumen Objektversorgung mit Heizkreisregelung und Fernleitung 2 PRO laut Preisliste Schema: PR-06 2 Zugregler RE mit Ex-Klappe laut Preisliste 2 Rücklaufanhebegruppe RA250 A H39-024 Elektrischer Anschluss laut Bedienungs- und Montageanleitung 2 Pufferspeicher Akkutherm 2000/2PS...
- Seite 48 Objektversorgung mit Heizkreisregelung und Fernleitungsfunktion ZUP 3 Wandgeräte pro Modul möglich Regelung Wandgerät Set MK261 S30-030 Schema: Heizkreisregelung-02 Die maximale Belastbarkeit des Wandgerät beachten! Raumgerät S70-006 Elektrischer Anschluss laut Bedienungs- und Montageanleitung Raumstation S60-004 Mischerstellmotor S50-501 Fernleitung und Dimensionierung bauseits Info: an jeden Heizkessel können bis zu 3 Wandgeräte Set Mk-261 angeschlossen werden;...
- Seite 49 Objektversorgung mit Heizkreisregelung und Fernleitungsfunktion ZUP 3 Wandgeräte pro Modul möglich Regelung Wandgerät Set MK261 S30-030 Schema: Heizkreisregelung-03 Die maximale Belastbarkeit des Wandgerät beachten! Raumgerät S70-006 Elektrischer Anschluss laut Bedienungs- und Montageanleitung Raumstation S60-004 Mischerstellmotor S50-501 Warmwasserspeicher ECO laut Preisliste Info: an jeden Heizkessel können bis zu 3 Wandgeräte Set Mk-261 angeschlossen werden;...
- Seite 50 Objektversorgung mit Heizkreisregelung und Fernleitungsfunktion LAP 3 Wandgeräte pro Modul möglich Regelung Wandgerät Set MK261 S30-030 Schema: Heizkreisregelung-04 Die maximale Belastbarkeit des Wandgerät beachten! Raumgerät S70-006 Elektrischer Anschluss laut Bedienungs- und Montageanleitung Raumstation S60-004 Mischerstellmotor S50-501 Pufferspeicher PSF laut Preisliste Info: an jeden Heizkessel können bis zu 3 Wandgeräte Set Mk-261 angeschlossen werden;...
- Seite 51 NOTIZEN...
-
Seite 52: Technische Daten
3 max. 3 A - Rauchrohr B - Vorlauf Zoll C - Rücklauf Zoll D - Sicherheitswärmetauscher Zoll E - Entleerung Zoll PRO 175 Wasserseitiger Widerstand 16168 kg/h Differenz 10K 80,3 mbar PRO 175 Wasserseitiger Widerstand 8084 kg/h Differenz 20K... - Seite 53 SYSTEM RÜHRWERK TECHNISCHE DATEN ANSICHT VON OBEN: AUSLIEFERUNGSZUSTAND: bestehend aus Austrageinheit (AE), Wandstück (WS) und Rührwerk (RW); maximale Gesamtlänge (GL) der Austragschnecke = 7 m; Schütthöhe: Hackgut max. 5,0 m Pellets max. 2,5 m Ø Rührwerk Austrageinheit (AÊ) Wandstück (WS) Rührwerk (RW) Gesamtlänge (GL)
- Seite 54 FEDERARME: Ø Rührwerk 64 cm 92 cm 120 cm 147 cm 172 cm 197 cm 225 cm 250 cm 3,0 m 2 Stk. 2 Stk. 3,5 m 1 Stk. 1 Stk. 2 Stk. 4,0 m 1 Stk. 1 Stk. 2 Stk. 4,5 m 1 Stk.
- Seite 55 DREH- und NEIGUNGSWINKEL DECKENBEFÜLLSCHNECKEN TECHNISCHE DATEN PH-02 bestehend aus Antriebsmotor, Befüllschnecke(n), Lagerplatte und Halterung(en); ausschließlich zur Montage auf der Lagerraumdecke geeignet; der Antriebsmotor muss außerhalb des Lagers montiert werden;...
- Seite 56 GUNTAMATIC Heiztechnik GmbH A-4722 Peuerbach / Bruck 7 Tel: 0043-(0) 7276 / 2441-0 Fax: 0043 (0) 7276 / 3031 Email: office@guntamatic.com www.guntamatic.com Druckfehler und Technische Änderungen vorbehalten...
