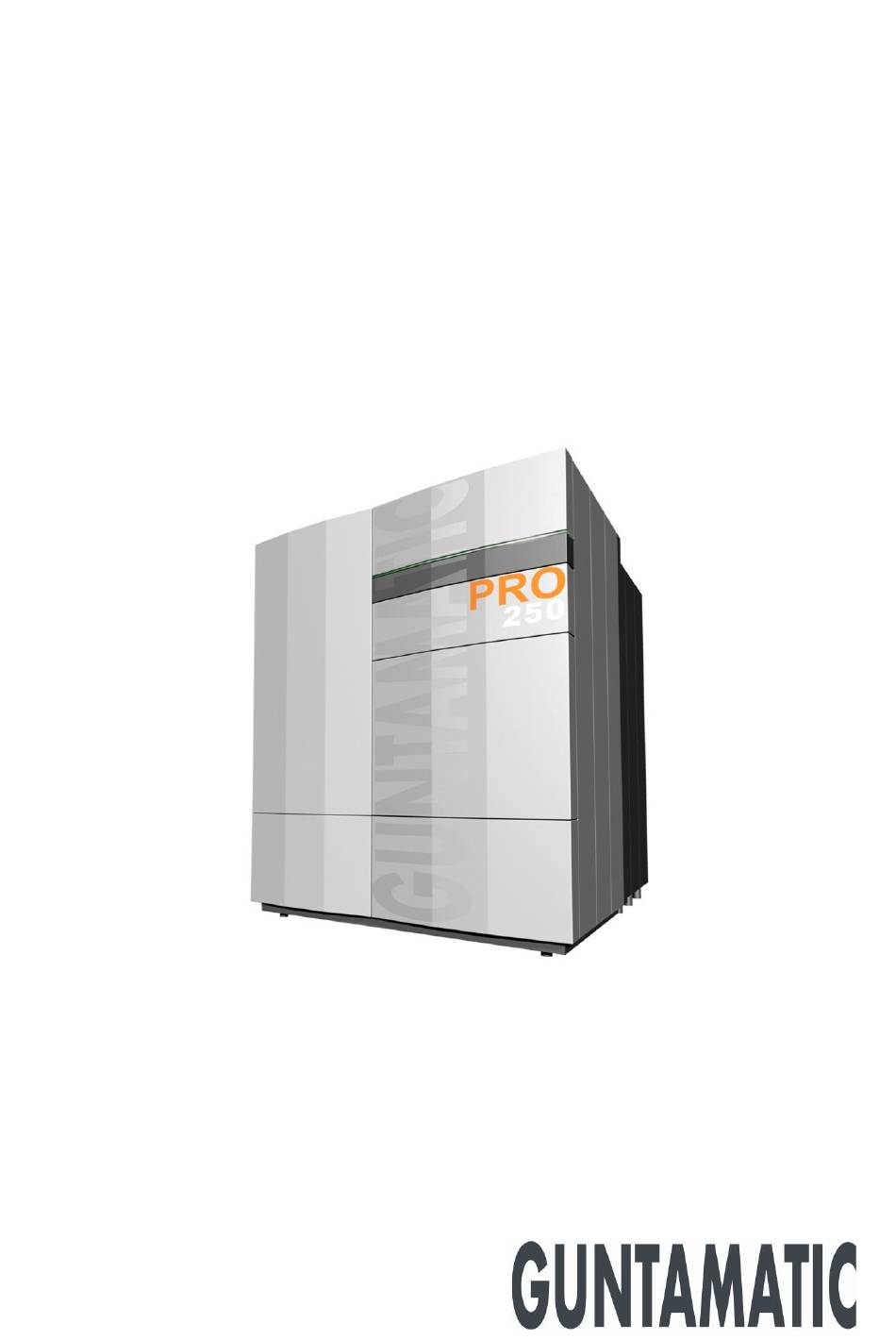

Pelletfeuerung
PRO
FLEX
Planung und Installation
DE-B31-013-V09-0321
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Guntamatic PRO FLEX Serie

Inhaltszusammenfassung für Guntamatic PRO FLEX Serie

  • Seite 1 Pelletfeuerung FLEX Planung und Installation DE-B31-013-V09-0321...

  • Seite 2: Informationen Zur Dokumentation

    Fall beachten sollten, sind in dieser Anleitung wie nebenan bezeichnet. Sämtliche Inhalte dieses Dokumentes sind Eigentum von GUNTAMATIC und somit urheberrechtlich geschützt. Jede Vervielfältigung, Weitergabe an Dritte oder Nutzung zu anderen Zwecken ist ohne schriftliche Genehmigung des Eigentümers untersagt.

  • Seite 3: Inhaltsverzeichnis

    INHALTSVERZEICHNIS Seite 1 EINLEITUNG ................4 Sicherheitshinweise Garantie und Gewährleistung Inbetriebnahme Bauliche Voraussetzungen Qualitätsmanagement 2 PLANUNG ................5 Brandschutz Mindest-Brandschutz-Anforderungen Heizraum Kamin Zugregler und Explosionsklappe Brennstofflager Planungsbeispiele Automatisches Asche-Saugsystem Netzkreis-Regelung 2.10 Heizkreis-Regelung 3 MONTAGE ................21 Lieferung Einbringung Platzieren und ausrichten Hydraulische Einbindung Füllen und Entlüften Kaminanschluss...

  • Seite 4: Einleitung

    Weiters dürfen nur Originalteile oder vom Hersteller ausdrücklich freigegebene Teile in die Anlage eingebaut werden. 1.3 INBETRIEBNAHME Die Erstinbetriebnahme der Feuerung muss durch GUNTAMATIC oder qualifiziertes Fachpersonal durchgeführt werden. Diese kontrollieren, ob die Anlage laut Schema gebaut wurde, stimmen die Anlage ab und erklären dem Anlagen-betreiber den Betrieb...

  • Seite 5: Planung

    (M-FeuVO) Hessen und Saarland – hier gilt §16 FeuVO Hessen Schweiz Brandschutzvorschriften (www.vkf.ch) weitere Exportländer zuständige Brandschutzbehörden Die Einhaltung der jeweiligen Länder-Brandschutz- vorschriften ist verpflichtend und den GUNTAMATIC- Mindestbrandschutzanforderungen übergeordnet. Bei fehlenden spezifischen Ländervorschriften sind die GUNTAMATIC-Mindest-Brandschutz- Anforderungen exakt einzuhalten.

  • Seite 6: Mindest-Brandschutz-Anforderungen

    2.2 MINDEST-BRANDSCHUTZ-ANFORDERUNGEN Heizraum Boden aus Beton, roh oder gefliest. Alle Materialien für Boden, Wände und Decke sind brandbest. in F60/REI60 auszuführen. Heizraumtür: Die Heizraumtür ist als Brandschutztür T30 / 30-C, in Fluchtrichtung öffnend, selbsttätig schließend und absperrbar auszuführen. Verbindungstüren zum Brennstoff-lager sind ebenfalls als Brandschutztüren T30 / EI 30-C, selbsttätig schließend...

  • Seite 7: Heizraum

    2.3 HEIZRAUM Mindest-Raumhöhe H 280 cm PRO-Flex ideal H 250 cm möglich = der Rauchrohranschluss am Kessel muss entweder waagerecht nach hinten oder 45° steigend nach hinten gedreht werden Mindest-Raumgröße B 270 cm x T 330 cm 1 Modul Modul von links zugänglich B 270 cm x T 430 cm Modul auf einer Seite und von hinten zugänglich...
  • Seite 8 Aufstellungsort Planen Sie das (die) Module möglichst nahe beim Kamin, um ein langes Abgasrohr zu vermeiden. Das Modul muss für Servicezwecke und zum Entleeren der Aschebox idealerweise von links oder von links hinten zugänglich sein. Sollte das Modul aus baulichen Gründen links an die Wand gestellt werden müssen, ist ein Entleeren der Aschebox nur nach hinten möglich.

  • Seite 9: Kamin

    2.4 KAMIN Die Anlage darf grundsätzlich an nach DIN EN 13384 dimen- sionierte Kamine angeschlossen werden. Wir empfehlen (ohne diesbezügliche Verpflichtung) für unsere Feuerungen feuchtig- keitsunempfindliche, wärmegedämmte, über 400°C beständige Schamottekamine. Für automatisch beschickte Feuerungen empfehlen korrekter Anlagendimen- sionierung alternativ auch wärmegedämmte, rußbrand-...

  • Seite 10: Zugregler Und Explosionsklappe

    2.5 ZUGREGLER UND EXPLOSIONSKLAPPE PR-01 Der Einbau eines Zugreglers und einer Explosionsklappe ist zwingend erforderlich! Wenn nötig 2 Stück einbauen! Der in den Kaminberechnungsdaten angegebene Kaminzug darf um nicht mehr als +/- 3 Pascal abweichen. Sollte der Kaminzug nicht auf den erforderlichen Wert reduziert werden können, so ist entweder ein größerer Zugregler einzusetzen, oder zwischen Kamin und Zugregler eine zusätzliche Drosselklappe zu installieren.

  • Seite 11: Brennstofflager

    2.6 BRENNSTOFFLAGER Wir weisen darauf hin, dass die jeweiligen länderspezifischen Normen (z.B. ÖNORM EN ISO 20023, ISO 20024, VDI 3464, …) Sinne der Lagerraumsicherheit strikt einzuhalten sind. Jahresbedarfsschätzung Bei Raumaustragungen beträgt das nutzbare Lagervolumen ca. 2/3 des Lagergesamtvolumens. Der Lagerraum sollte möglichst rechteckig und nicht breiter als 3,5 m sein pro Austragschnecke sein.
  • Seite 12 Normen Ausführungs-empfehlungen ohne Gewähr auf Vollständigkeit und Richtigkeit. Einschlägige verpflichtende Normen und Ländervorschriften sind vorrangig zu beachten. Lagerraum Flex, Rührwerk, Schnecke … mit Schrägboden 1) Lagerraum mit Guntamatic Befüllset einsetzbar bis maximal 2 m Leitungslänge und 15 t  Fassungsvermögen;...

  • Seite 13: Planungsbeispiele

    2.7 PLANUNGSBEISPIELE Jede Heizanlage wird mit 2 Raumaustragungen und einer Saugschlauch Info Umschalteinheit geliefert. Von der Umschalteinheit zum Vorratsbehälter am Kessel müssen nur 2 Saugschläuche geführt werden Planungshinweise je Austragung ein Befüllset mit Gummi-Abweismatte vorsehen;  maximal 1,0 m Abstand zwischen den Befüllstutzen; ...
  • Seite 14 Beispiel Das Brennstofflager befindet sich unmittelbar neben dem Heizraum. Wichtige Infos: Die Brennstoffweiche möglichst nahe beim Kessel montieren.  Die Maximallänge jeder Austragschnecke beträgt 5 m.  Die Maximallänge pro Saugschlauch beträgt 25 m.  Die Saugschläuche in möglichst großen Radien (≥ 1,0 m) verlegen. ...

  • Seite 15: Automatisches Asche-Saugsystem

    2.8 AUTOMATISCHES ASCHE SAUGSYSTEM PC-02 Die folgenden Ausführungen dienen vorwiegend der Anlagenplanung. Zur Installation des Asche-Saugsystems liegt diesem eine eigene Installations- und Bedienungsanleitung bei! Optional ist ein automatisches Asche-Saugsystem erhältlich. Die anfallende Asche wird dabei durch ein in die Feuerung eingebautes Austragsystem und flexible Metallschläuche (maximal in eine große fahrbare...
  • Seite 16 Zulässige Aufstellungsorte der Aschetonne: im Heizraum  PR-01 im Nebenraum  PR-01 Saugleitungsverlegung durch Brandabschnitte: PR-01 A → Mauerdurchführung mit Steinwollerohrschellen; B → Mauerdurchführung mit eingemauertem Stahlrohr; C → Brandschutzschellen 54 – 60; (maximal 1 m Abstand) D → Metallsaugschläuche; (mindestens 10 cm Abstand) E →...
  • Seite 17 NOTIZEN...

  • Seite 18: Netzkreis-Regelung

    2.9 NETZKREIS REGELUNG PR-02 WICHTIGE INFORMATION  Die Netzkreisregelung ist bei jeder Anlage serienmäßig. (Modul)  Die Heizkreisregelung kann bei Anlagen mit aktivierter Netzkreis- regelung nicht zusätzlich verwendet werden.  Bei Anlagen mit EC Filter können die Netzkreispumpen nicht (Modulen) über den 0-10 V Eingang ferngesteuert werden.

  • Seite 19: Heizkreis-Regelung

    2.10 HEIZKREIS REGELUNG PR-02 WICHTIGE INFORMATION  Die Netzkreisregelung kann bei Anlagen mit aktivierter Heizkreis- regelung nicht zusätzlich verwendet werden.  Es können nur Wandgeräte Set MK261 verbaut werden.  Für jede Anlage können bis zu drei Wandgeräte Set MK261 (Modul) verbaut werden.
  • Seite 20 NOTIZEN...

  • Seite 21: Montage

    Hubwagen angehoben und an den Aufstellungsort gefahren werden. Mehrteilige Einbringung Der Kesselkörper kann in Teile zerlegt und eingebracht werden. Ist dies der Fall, muss eine GUNTAMATIC-autorisierte Person zugezogen werden. 3.3 PLATZIEREN UND AUSRICHTEN Halten Sie die vom Anlagenplaner und vom Hersteller angegebenen Mindestwandabstände ein.

  • Seite 22: Hydraulische Einbindung

    3.4 HYDRAULISCHE EINBINDUNG PR-02 A → Sicherheitswärmetauscher 3/4“ B → Kesselfühler, STB C → Vorlauf 2“ D → Fühler für Therm. Ablaufventil 1/2“ E → Rücklauf 2“ (nach oben verlegen) F → Entleerung 2“ Sicherheitswärmetauscher Die höchstzulässige Betriebstemperatur der Feuerung beträgt 110°C.
  • Seite 23 Anlagenschema gewährleistet werden. Bei Nichtbeachtung besteht erhöhte Korrosionsgefahr und damit Garantie- und Gewährleistungsverlust. Schließen Sie die Rücklauf-hochhaltung genau nach den Vorgaben in unseren Anschlussschemen an. Die Auslegung der Rücklaufhochhaltungsgruppe ist auf die GUNTAMATIC-Anlagenschemen abgestimmt. Werden zusätzliche Komponenten wie z.B. Wärmemengenzähler in die Anlagenhydraulik...
  • Seite 24 Pumpenauswahl Die Pumpenauswahl ist durch den Installateur bzw. Haus- technikplaner nach den Reibungsangaben, dem Leitungs- querschnitt und der erforderlichen Förderhöhe für das geplante Rohrsystem vorzunehmen. Kunststoffrohrleitungen Bei Anschluss von Kunststoffleitungen für Fußbodenheizung oder Fernwärmeleitungen sind diese gegen hohe Temperaturen zusätzlich mit einem Begrenzungsthermostat für die Umwälzpumpen zu schützen.

  • Seite 25: Füllen Und Entlüften

    < 0,11 °dH < 0,11 °dH < 0,11 °dH Fremdgeräte Wird neben der GUNTAMATIC-Feuerung zusätzlich auch ein Fremdgerät betrieben, ist für das Füllen dessen Installations- anleitung zusätzlich zu beachten. Anlage spülen  Vor dem Füllen der Anlage das gesamte Leitungssystem ausgiebig spülen, um Magnetit und Rostschlamm best-...

  • Seite 26: Kaminanschluss

    3.6 KAMINANSCHLUSS PR-02 Der Anschluss an den Kamin erfolgt über ein Abgasrohr, das gasdicht auszuführen ist und zwischen dem Heizkessel und dem Kamin isoliert werden muss. → bis 4 m Abgasrohrlänge und maximal 3 Bögen:  PRO Ø = 250 mm →...

  • Seite 27: Montage Austragung

    3.7 MONTAGE AUSTRAGUNG 3.7.1 SYSTEM FLEX MONTAGE BS-02 Auf seitenrichtige Montage der Einlauföffnung (B) achten! A → Förderrichtung B → Einlauföffnung C → Drehrichtung D → Abstreifer E → Bodenlasche F → Kontrollmaß 56 mm Abb:1 Austragschnecke 1. Die Antriebseinheit der Austragschnecke durch die (1) Abb.
  • Seite 28 SAUGLEITUNGEN BS-01 Abb:2 PR-01 Saugleitungen 1. Die Saugschläuche vom Heizmodul Abb.2 zur (8) Abb.2 Brennstoffweiche müssen in großzügigen Radien (10) verlegt werden (mindestens Brennstoffweiche angeschlossen werden. Von jeder Austragschnecke aus ist je ein Saug- und Retourluft- schlauch, ebenfalls in großzügigen Radien, zur Brenn- stoffweiche zu führen und an dieser anzuschließen.

  • Seite 29: Verbretterung

    VERBRETTERUNG Bei Pellets Großlagern muss eine besonders massive Unterkonstruktion für die Verbretterung im Lagerraum eingebaut werden. Beachten Sie bitte unseren Vorschlag in Abb.3 bzw. lassen Sie eine ausreichend starke Konstruktion von einem Fachmann einbauen. 1 m³ Pellets wiegt ca. 0,65 to. Abb: 3 →...
  • Seite 30 BEFÜLLSET / EINSTIEGSÖFFNUNG Befüllset Bis maximal 3,5 m Lagerraumbreite ist der Einbau eines Befüllsets mit gegenüberliegend montierter Prallschutzmatte ausreichend. Für breitere Lagerräume empfiehlt sich der Einbau von zusätzlichen Befüllrohren, damit der Pelletslieferant die Befüllschläuche vom LKW umschließen kann. Der Lagerraum kann dadurch besser gefüllt werden. Hinweis: Hinter jedem Befüllrohr muss an der gegenüber-liegenden Wand eine Prallschutzmatte mit 10 cm Abstand zur Wand montiert...

  • Seite 31: Elektroanschluss

    ELEKTROANSCHLUSS PR-03 Der elektrische Anschluss der Anlage vor Ort darf nur von einem konzessionierten Elektroinstallationsunternehmen unter Einhaltung aller einschlägigen Vorschriften vorgenommen werden. Zusätzlich ist darauf zu achten, dass eine Beschädigung elektrischer Anlagenteile durch Wärme-strahlung ausgeschlossen wird. Die gesamte anlageninterne Verkabelung erfolgt werksseitig bereits steckerfertig.
  • Seite 32 Verkabelung Netzzuleitung min. 5 x 1,5 mm²  WICHTIG: Den erforderlichen Querschnitt laut Leitungslänge berechnen! Fühler 2 x 1 mm²  Raumgerät 2 x 1 mm²  CAN-Bus 2 x 2 x 0,5 mm²  (paarverseilt / geschirmt) Für Schwachstrom und Starkstrom (Fühler, …) (Pumpen, …)

  • Seite 33: Anschlüsse Der Anlage

    4.1 ANSCHLÜSSE DER ANLAGE Netzanschluss 400 VAC, 50 Hz, 20 A Ausstattung Standard Kesselbedieneinheit Ascheaustragantrieb  (BCE)  (230VAC)) Kesselplatine Drehzahlüberwachung   (230 VAC) (Hall) Transportmodul Reinigungsantrieb   (400 VAC) (230VAC) Störmeldeausgang Saugzuggebläse  (24VDC 200mA)  (230 VAC) Sicherheitstemperaturbegrenzer Drehzahlüberwachung ...

  • Seite 34: Abschlusskontrolle

    Die Erstinbetriebnahme darf nur durch GUNTAMATIC oder qualifiziertes Fachpersonal durchgeführt werden. Voraus-setzung dafür ist, dass der Kaminkehrer, der Heizungs-installateur und der Elektroinstallateur die Anlage für den Betrieb freigegeben haben. Der von GUNTAMATIC Fachmann wird folgende Arbeiten bei der Inbetriebnahme durchführen: Kontrolle der gesamten Anlage; ...

  • Seite 35: Normen / Vorschriften

    NORMEN / VORSCHRIFTEN BS-04 Das Heizgerät ist entsprechend der Klasse 5 gemäß der EN 303-5, sowie der Vereinbarung der Bundesländer gem. Art. 15a BVG über Schutzmaßnahmen für Kleinfeuerungsanlagen und Einsparung von Energie ausgeführt. Die Originalprüfzeugnisse liegen beim Hersteller auf. Beim Anschluss des Heizkessels sind neben den örtlichen feuer- und baupolizeilichen Vorschriften folgende allgemein geltende Norm- und Sicherheitsvorschriften zu beachten: ÖNORM / DIN EN 303-5...

  • Seite 36: Anschlussschemen

    ANSCHLUSSSCHEMEN 7.1 PUFFERSPEICHER HP0 PR-01 2 Fühler - Puffermanagement  Einstellung „TEIL-Ladung“ Der Pufferspeicher wird vorwiegend nur im oberen Teil beladen. EIN und AUS Schalttemperaturen können über Pufferparameter eingestellt werden.  Einstellung „VOLL-Ladung“ Der Pufferspeicher wird von oben bis unten vollständig beladen.
  • Seite 37 PRO 175 / 250 mindestens 4000 Liter Puffervolumen wahlweise mit oder ohne Netzkreisregelung - für bauseitige Heizkreisregelung Schema: PR-01 1 Feuerung PRO laut Preisliste 1 Zugregler RE mit Ex-Klappe laut Preisliste Elektrischer Anschluss laut Bedienungs- und Montageanleitung 1 Rücklaufanhebegruppe RA250 A H39-024 2 Pufferspeicher Akkutherm 2000/2PS laut Preisliste...

  • Seite 38: Außenfühler

    PRO 350 / 425 / 500 mindestens 10000 Liter Puffervolumen wahlweise mit oder ohne Netzkreisregelung - für bauseitige Heizkreisregelung Schema: PR-02 2 Feuerungen PRO laut Preisliste 2 Zugregler RE mit Ex-Klappe laut Preisliste Elektrischer Anschluss laut Bedienungs- und Montageanleitung 2 Rücklaufanhebegruppe RA250 A H39-024 Pufferspeicher mindestens 10000 Liter bauseits...
  • Seite 39 3 Pumpen-Netzkreise - Netzkreis 1 und 2 wahlweise auch als gemischter Kreis 1 Netzkreisregelung pro Modul möglich Schema: Netzkreisregelung-01 Netzkreispumpen bauseits 1 Stk. Vorlauffühler pro gemischten Netzkreis S70-002 Elektrischer Anschluss laut Bedienungs- und Montageanleitung Speicherfühler S70-003 Verbraucher Verbraucher Verbraucher Info: 1) jeder Netzkreis kann über ein eigenes Uhrenprogramm zeitgesteuert und zusätzlich über die Funktionen „Nacht aus AT“...
  • Seite 40 2 gemischte Netzkreise - wahlweise mit Doppelpumpe 1 Netzkreisregelung pro Modul möglich Schema: Netzkreisregelung-02 Netzkreispumpen bauseits Mischer bauseits Elektrischer Anschluss laut Bedienungs- und Montageanleitung 1 Stk. Vorlauffühler pro gemischten Netzkreis S70-002 1 Stk. Rücklauffühler pro Kreis mit Doppelpumpe S70-002 Speicherfühler S70-003 Verbraucher Verbraucher...
  • Seite 41 PRO 175 / 250 mindestens 4000 Liter Puffervolumen mit Heizkreisregelung - ohne Fernleitung Schema: PR-03 1 Feuerung PRO laut Preisliste 1 Zugregler RE mit Ex-Klappe laut Preisliste Elektrischer Anschluss laut Bedienungs- und Montageanleitung 1 Rücklaufanhebegruppe RA250 A H39-024 2 Pufferspeicher Akkutherm 2000/2PS laut Preisliste 1 GSM Modul S15-002...
  • Seite 42 PRO 350 / 425 / 500 mindestens 4000 Liter Puffervolumen mit Heizkreisregelung - ohne Fernleitung Schema: PR-04 2 Feuerungen PRO laut Preisliste 2 Zugregler RE mit Ex-Klappe laut Preisliste Elektrischer Anschluss laut Bedienungs- und Montageanleitung 2 Rücklaufanhebegruppe RA250 A H39-024 2 Pufferspeicher Akkutherm 2000/2PS laut Preisliste 1 GSM-Modul...
  • Seite 43 Witterungsgeführte Heizkreisregelung ohne Fernleitung 3 Wandgeräte pro Modul möglich Schema: Heizkreisregelung-01 Regelung Wandgerät Set-MK261 S30-030 Die maximale Belastbarkeit des Wandgerät beachten! Elektrischer Anschluss laut Bedienungs- und Montageanleitung Raumgerät S70-006 Raumstation S60-004 Mischerstellmotor S50-501 Info: 1) an jeden Heizkessel können bis zu 3 Wandgeräte Set Mk-261 angeschlossen werden; 2) an jeden Heizkreis kann 1 analoges Raumgerät angeschlossen werden;...
  • Seite 44 PRO 175 / 250 mindestens 4000 Liter Puffervolumen Objektversorgung mit Heizkreisregelung und Fernleitung Schema: PR-05 1 Feuerung PRO laut Preisliste 1 Zugregler RE mit Ex-Klappe laut Preisliste Elektrischer Anschluss laut Bedienungs- und Montageanleitung 1 Rücklaufanhebegruppe RA250 A H39-024 2 Pufferspeicher Akkutherm 2000/2PS laut Preisliste 1 GSM-Modul S15-002...
  • Seite 45 PRO 350 / 425 / 500 mindestens 4000 Liter Puffervolumen Objektversorgung mit Heizkreisregelung und Fernleitung Schema: PR-06 2 Feuerungen PRO laut Preisliste 2 Zugregler RE mit Ex-Klappe laut Preisliste Elektrischer Anschluss laut Bedienungs- und Montageanleitung 2 Rücklaufanhebegruppe RA250 A H39-024 2 Pufferspeicher Akkutherm 2000/2PS laut Preisliste 1 GSM-Modul...
  • Seite 46 Objektversorgung mit Heizkreisregelung und Fernleitungsfunktion ZUP 3 Wandgeräte pro Modul möglich Schema: Heizkreisregelung-02 Regelung Wandgerät Set MK261 S30-030 Die maximale Belastbarkeit des Wandgerät beachten! Elektrischer Anschluss laut Bedienungs- und Montageanleitung Raumgerät S70-006 Raumstation S60-004 Info: Mischerstellmotor S50-501 an jeden Heizkessel können bis zu 3 Wandgeräte Set Mk-261 angeschlossen werden; Fernleitung und Dimensionierung bauseits 2) an jeden Heizkreis kann 1 analoges Raumgerät angeschlossen werden;...
  • Seite 47 Objektversorgung mit Heizkreisregelung und Fernleitungsfunktion ZUP 3 Wandgeräte pro Modul möglich Schema: Heizkreisregelung-03 Regelung Wandgerät Set MK261 S30-030 Die maximale Belastbarkeit des Wandgerät beachten! Elektrischer Anschluss laut Bedienungs- und Montageanleitung Raumgerät S70-006 Raumstation S60-004 Info: Mischerstellmotor S50-501 an jeden Heizkessel können bis zu 3 Wandgeräte Set Mk-261 angeschlossen werden; Warmwasserspeicher ECO laut Preisliste 2) an jeden Heizkreis kann 1 analoges Raumgerät angeschlossen werden;...
  • Seite 48 Objektversorgung mit Heizkreisregelung und Fernleitungsfunktion LAP 3 Wandgeräte pro Modul möglich Schema: Heizkreisregelung-04 Regelung Wandgerät Set MK261 S30-030 Die maximale Belastbarkeit des Wandgerät beachten! Elektrischer Anschluss laut Bedienungs- und Montageanleitung Raumgerät S70-006 Raumstation S60-004 Info: Mischerstellmotor S50-501 an jeden Heizkessel können bis zu 3 Wandgeräte Set Mk-261 angeschlossen werden; Pufferspeicher PSF laut Preisliste 2) an jeden Heizkreis kann 1 analoges Raumgerät angeschlossen werden;...
  • Seite 49 NOTIZEN...

  • Seite 50: Technische Daten

    TECHNISCHE DATEN 175/250 350/425/500 600/750 850/1000 Brennstoff Pellets EN Plus A1/A2 EN 17225-2 Die Gesamtleistung ergibt sich aus der Kesselleistung 199,5 / 250 Kombination der Module Kesseltemperatur 60 – 85 60 – 85 60 – 85 60 – 85 °C Rücklauftemperatur °C Kaminzug...
  • Seite 51 SYSTEM FLEX TECHNISCHE DATEN BS-03 Mauerdurchbruch: B 33 cm x H 25 cm Mauerstärke: max. 40 cm Schütthöhe: Pellets max. 2,5 m Trogendstück Flex 1,5 m Zus Flex 1 m Zus Flex Antriebseinheit Benötigte Komponenten nach Lagerraum-Innenmaß A Bezeichnung Antriebseinheit Flex 1 m Zus Flex 1,5 m Zus Maß...
  • Seite 52 GUNTAMATIC Heiztechnik GmbH A-4722 Peuerbach / Bruck 7 Tel: 0043-(0) 7276 / 2441-0 Fax: 0043 (0) 7276 / 3031 Email: office@guntamatic.com www.guntamatic.com Druckfehler und Technische Änderungen vorbehalten...
