7

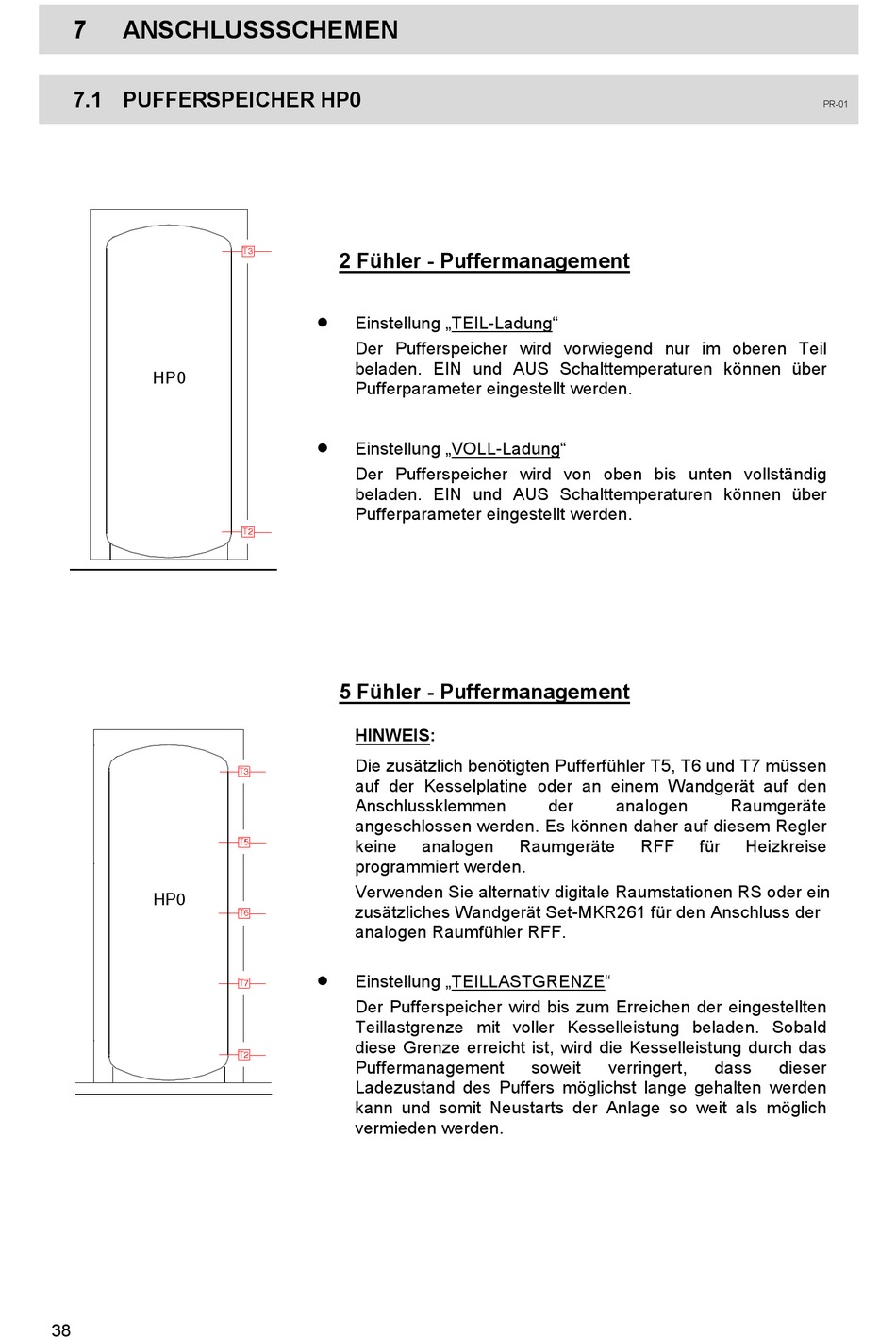

ANSCHLUSSSCHEMEN
7.1 PUFFERSPEICHER HP0
HP0
HP0
38
T3
2 Fühler - Puffermanagement
Einstellung „TEIL-Ladung"
Der Pufferspeicher wird vorwiegend nur im oberen Teil
beladen. EIN und AUS Schalttemperaturen können über
Pufferparameter eingestellt werden.
Einstellung „VOLL-Ladung"
Der Pufferspeicher wird von oben bis unten vollständig
beladen. EIN und AUS Schalttemperaturen können über
Pufferparameter eingestellt werden.
T2
5 Fühler - Puffermanagement
HINWEIS:
Die zusätzlich benötigten Pufferfühler T5, T6 und T7 müssen
T3
auf der Kesselplatine oder an einem Wandgerät auf den
Anschlussklemmen
angeschlossen werden. Es können daher auf diesem Regler
T5
keine
programmiert werden.
Verwenden Sie alternativ digitale Raumstationen RS oder ein
zusätzliches Wandgerät Set-MKR261 für den Anschluss der
T6
analogen Raumfühler RFF.
Einstellung „TEILLASTGRENZE"
T7
Der Pufferspeicher wird bis zum Erreichen der eingestellten
Teillastgrenze mit voller Kesselleistung beladen. Sobald
diese Grenze erreicht ist, wird die Kesselleistung durch das
T2
Puffermanagement
Ladezustand des Puffers möglichst lange gehalten werden
kann und somit Neustarts der Anlage so weit als möglich
vermieden werden.
der
analogen
Raumgeräte
soweit
analogen
Raumgeräte
RFF
für
Heizkreise
verringert,
dass
PR-01
dieser
