PRO 350 / 425 / 500

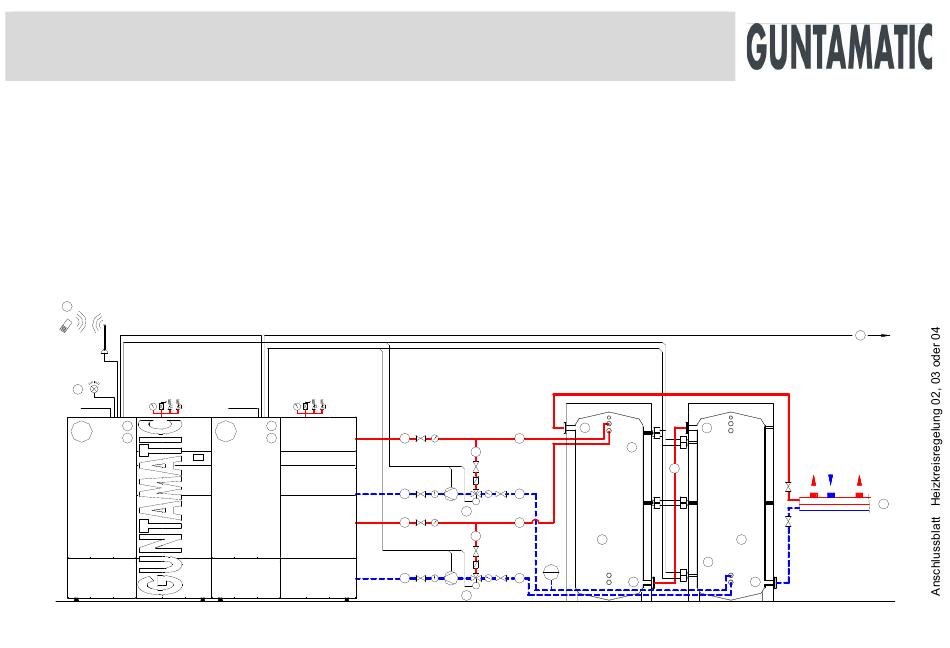

Objektversorgung mit Heizkreisregelung und Fernleitung
Schema: PR-06
Elektrischer Anschluss laut Bedienungs- und Montageanleitung
5
CAN−Bus
6
400VAC
A
1
2
400VAC
B
1
2
Einstellung HP0 = Pufferpumpe
mindestens 4000 Liter Puffervolumen
CAN−Bus
7
8
7
>55°C
7
HP0
8
M
3
7
8
7
>55°C
7
HP0
8
M
3
05
1.
2 PRO
2.
2 Zugregler RE mit Ex-Klappe
3.
2 Rücklaufanhebegruppe RA250 A
4.
2 Pufferspeicher Akkutherm 2000/2PS
5.
1 GSM-Modul / APP
6.
Störmeldelampe (Schaltplan beachten)
7.
Leitungsdimension 2"
8.
bei mehr als 2 x 25 m Leitungslänge für Puffervor- und Rücklauf
die Leitung in 3" dimensionieren
9.
2 Flansch DN80 (3")
10. den CAN-Bus immer linear verkabeln (maximal 100 m)
11. 10 Pufferfühler
12. die Rohrverteilung im Bereich der VL und RL An-
schlüsse ausreichend groß dimensionieren
9
T3−A
9
T3−B
T6−A
T6−B
11
8
T5−A
T7−A
T5−B
T7−B
Puffer HP0
Puffer HP0
4
4
11
T2−A
T2−B
9
9
laut Preisliste
laut Preisliste
H39-024
laut Preisliste
laut Preisliste
bauseits
bauseits
bauseits
laut Preisliste
S70-003
bauseits
CAN−Bus
10
12
47
