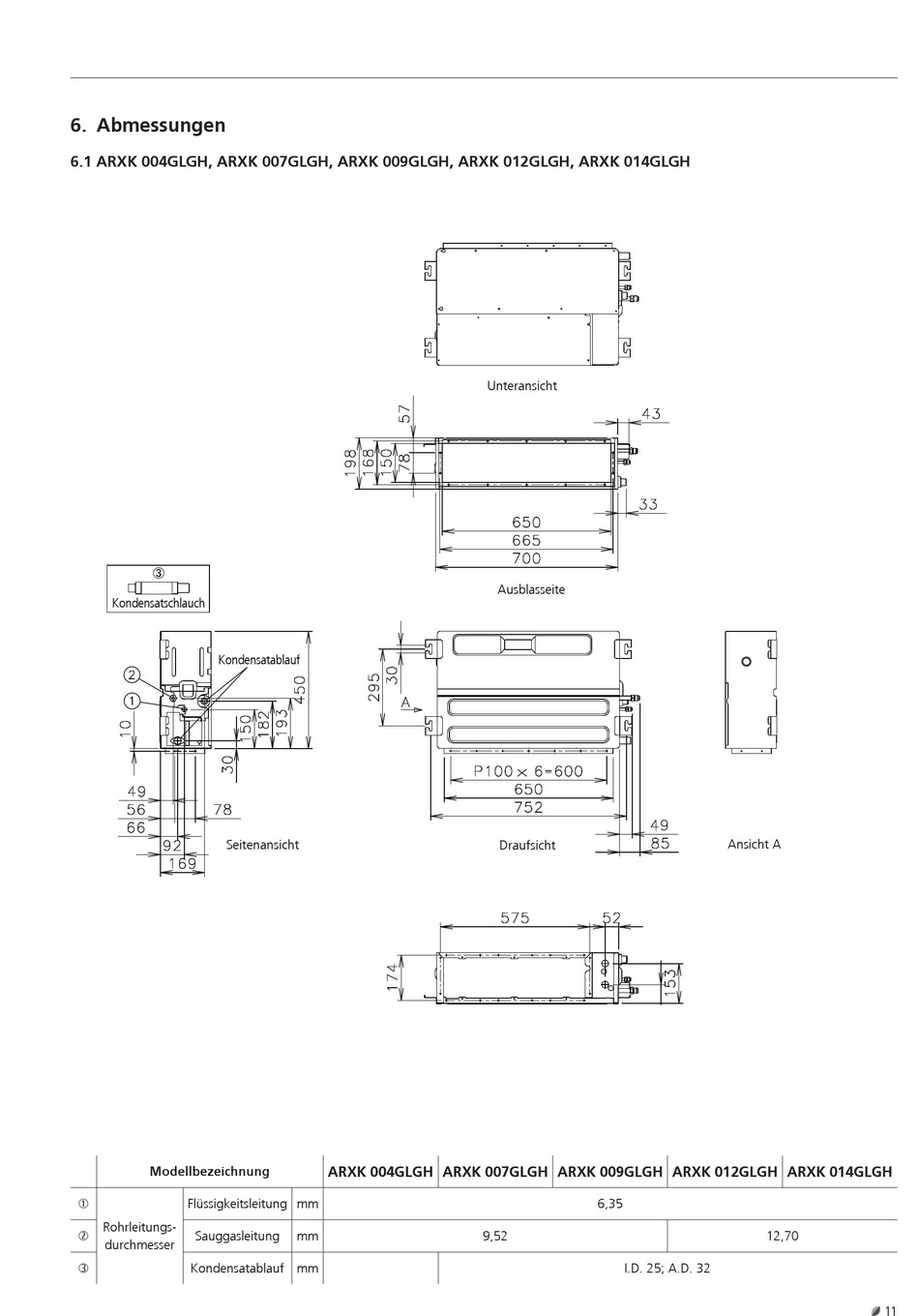

6. Abmessungen
6.1 ARXK 004GLGH, ARXK 007GLGH, ARXK 009GLGH, ARXK 012GLGH, ARXK 014GLGH
Kondensatschlauch
Kondensatablauf
Seitenansicht
Modellbezeichnung
Flüssigkeitsleitung mm
Rohrleitungs-
Sauggasleitung
durchmesser
Kondensatablauf mm
Rückansicht (Luftansaugseite)
ARXK 004GLGH ARXK 007GLGH ARXK 009GLGH ARXK 012GLGH ARXK 014GLGH
mm
Unteransicht
Ausblasseite
Draufsicht
6,35
9,52
I.D. 25; A.D. 32
Ansicht A
12,70
11
