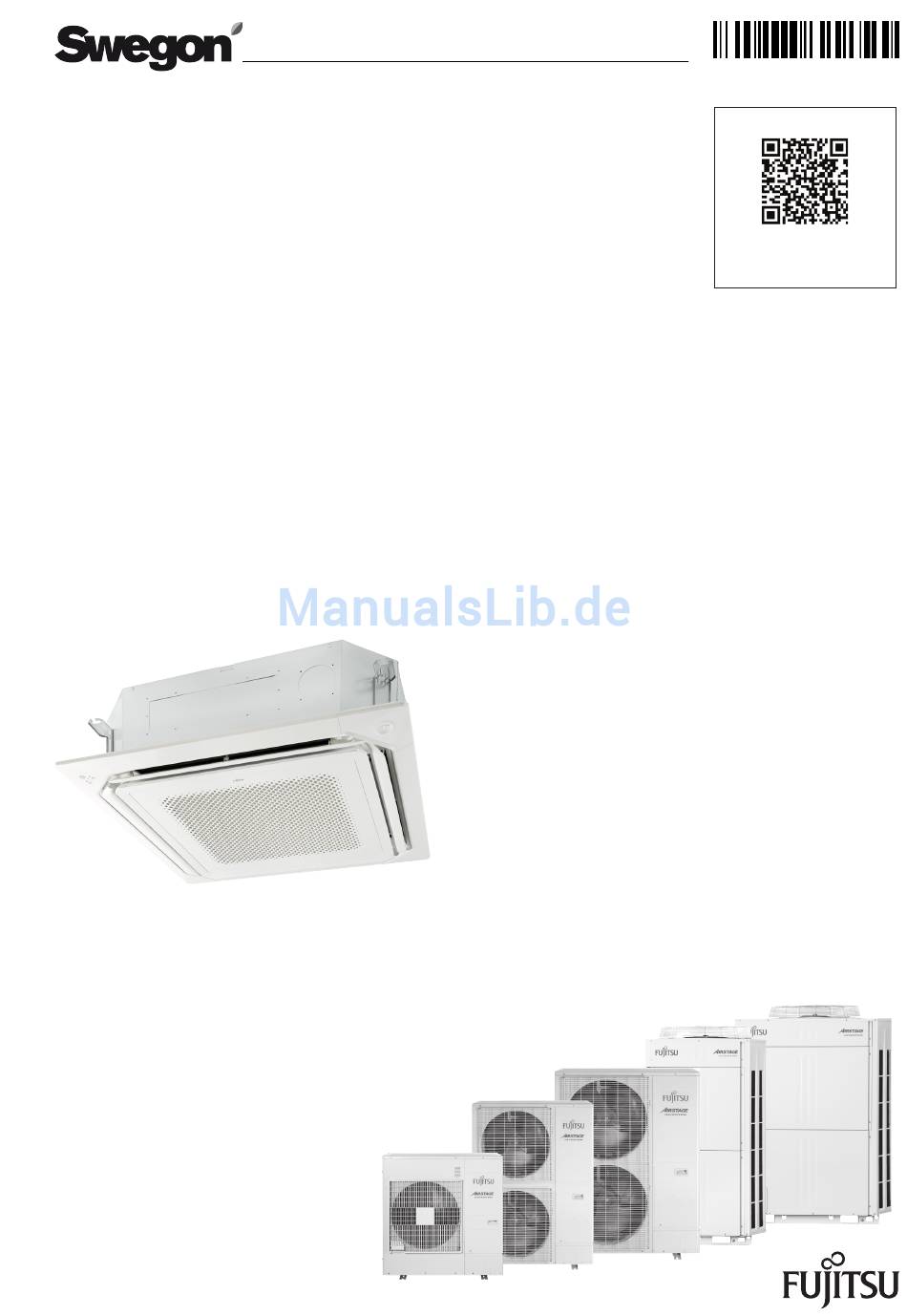

- Seite 1 MONTAGE- UND BETRIEBSANLEITUNG Fujitsu know-how Ihr kurzer Weg zur elektronischen VRF V-II 3D-KASSETTENMODELLE Dokumentation. Bitte am Gerät anbringen! (Inneneinheit) AUXM 018GLAH (slim) AUXM 024GLAH (slim) AUXM 030GLAH (slim) AUXK 034GLAH AUXK 036GLAH AUXK 045GLAH AUXK 054GLAH...
-
Seite 2: Inhaltsverzeichnis
Sicherheits- und Warnhinweise Bestimmungsgemäßer Gebrauch Allgemeine Sicherheitshinweise Umwelt Erste-Hilfe Wartung EG-Konformitätserklärung Technische Daten Abmessungen AUXM 018GLAH, AUXM 024GLAH, AUXM 030GLAH AUXK 034GLAH, AUXK 036GLAH, AUXK 045GLAH, AUXK 054GLAH Mindestabstände zu Hindernissen Elektro-Anschluss Schaltplan 10. Externe Kontakte 10.1 Eingänge 10.2 Ausgänge 10.3... - Seite 3 11. Luftwurfdiagramme 11.1 AUXM 018GLAH 11.2 AUXM 024GLAH 11.3 AUXM 030GLAH 11.4 AUXK 034GLAH 11.5 AUXK 036GLAH 11.6 AUXK 045GLAH 11.7 AUXK 054GLAH 12. Frischluft-Anschluss 13. Schalldruck 14. Leistungstabellen 13.1 Kühlen 13.2 Heizen 15. Kondensatverlegung 16. Konfiguration der Inneneinheiten 16.1 DIP-Schaltereinstellungen 16.2...
-
Seite 4: Einleitung
AUXM 018GLAH (slim) anleitung sind weitere Unterlagen gültig. Für Schäden die durch AUXM 024GLAH (slim) Nichtbeachtung dieser Montage- und Betriebsanleitung entste- AUXM 030GLAH (slim) hen, übernimmt die Swegon Germany GmbH keine Haftung. AUXK 034GLAH AUXK 036GLAH 1.2 Mitgeltende Unterlagen AUXK 045GLAH... -
Seite 5: Sicherheit
2. Sicherheit 2.2 Bestimmungsgemäßer Gebrauch Fujitsu Klimageräte sind nach dem Stand der Technik und 2.1 Sicherheits- und Warnhinweise anerkannten sicherheitstechnischen Regeln gebaut. Dennoch Beachten Sie bei der Montage und Bedienung die allgemeinen können bei unsachgemäßer oder nicht bestimmungsgemäßer Sicherheitshinweise und Warnhinweise, die jeder Handlung Verwendung Gefahr für Leib und Leben des Fachhandwerkers vorangestellt sind. -
Seite 6: Allgemeine Sicherheitshinweise
2.3 Allgemeine Sicherheitshinweise 2.3.5 Elektrische Anschlüsse Alle elektrischen Anschlüsse, Kabelquerschnitte, Absicherungen 2.3.1 Persönliche Schutzausrüstung usw. müssen durch eine Elektrofachkraft, unter Berücksichti- Tragen Sie beim Umgang mit Kältemitteln geeignete gung der aktuelle Gesetzeslage und dem aktuellen Stand der Schutzkleidung, Schutzhandschuhe und eine Schutzbrille. Technik entsprechend, durchgeführt werden. -
Seite 7: Umwelt
• Detaillierte Informationen zu den Eigenschaften der einge- setzten Kältemittel und Öle entnehmen Sie bitte den entspre- 3. Wartung chenden Sicherheitsdatenblättern, welche Sie bei der Swegon Germany GmbH anfragen können.. Eine Wartung soll in regelmäßigen Abständen, unsere Empfeh- lung ist mindestens alle 12 Monate, nach EN 378, Teil 2 2.4.2 Beständigkeit und Abbau... -
Seite 8: Eg-Konformitätserklärung
4. EG-Konformitätserklärung... -
Seite 9: Technische Daten
5. Technische Daten Modellbezeichnung AUXM 018GLAH AUXM 024GLAH AUXM 030GLAH Nennkühlleistung 5,60 7,10 9,00 Nennheizleistung 6,30 8,00 10,0 Leistungsaufnahme Luftumwälzung 780 / 810 / 870 / 900 / 930 / 1.050 780 / 870 / 900 / 930 / 1.050 / 1.120 780 / 900 / 930 / 1.070 / 1.160 / 1.470 Kühlen... - Seite 10 Modellbezeichnung AUXK 045GLAH AUXK 054GLAH Nennkühlleistung 12,5 14,0 Nennheizleistung 14,0 16,0 Leistungsaufnahme Luftumwälzung 1.150 / 1.300 / 1.400 / 1.500 / 1.590 / 1.820 1.150 / 1.300 / 1.440 / 1.590 / 1.800 / 2.040 Kühlen 7,9 / 8,9 / 9,6 / 10,3 / 10,9 / 12,5 7,9 / 8,9 / 9,9 / 10,9 / 12,4 / 14,0 Teilleistung nach Lüfterdrehzahl...
-
Seite 11: Abmessungen
6. Abmessungen 6.1 AUXM 018GLAH, AUXM 024GLAH, AUXM 030GLAH Deckenbefestigung Unteransicht (Ansicht A) Draufansicht Decke Kabeleinführung Seitenansicht Seitenansicht Eintritt Frischluft (Stanzung) 70 Ansicht B Ansicht C Modellbezeichnung AUXM 018GLAH AUXM 024GLAH AUXM 030GLAH Flüssigkeitsleitung 6,35 9,52 (3/8) Rohrleitungs- ... -
Seite 12: Auxk 034Glah, Auxk 036Glah, Auxk 045Glah, Auxk 054Glah
6.2 AUXK 034GLAH, AUXK 036GLAH, AUXK 045GLAH, AUXK 054GLAH Deckenbefestigung Unteransicht (Ansicht A) Draufansicht Decke Kabeleinführung Seitenansicht Seitenansicht Eintritt Frischluft (Stanzung) 70 Ansicht B Ansicht C AUXK 034GLAH AUXK 036GLAH AUXK 045GLAH AUXK 054GLAH Modellbezeichnung Flüssigkeitsleitung 9,52 (3/8) Rohrleitungs- Sauggasleitung 15,88 (5/8) ... -
Seite 13: 7, Mindestabstände Zu Hindernissen
3.000 mm oder mehr siehe Tabelle unten 1.000 mm oder mehr Hindernis Boden Abstand vom Boden zur Decke (m) Modellbezeichnung AUXM 018GLAH AUXM 024GLAH AUXM 030GLAH AUXK 034GLAH AUXK 036GLAH AUXK 045GLAH AUXK 054GLAH Standardeinstellung 1,8-3,0 1,8-3,0 1,8-3,0 1,8-3,2 1,8-3,2... -
Seite 14: Elektro-Anschluss
8. Elektro-Anschluss Anschlüsse Beschreibung Klemme Art.-Nr. Spannungsversorgung Zuleitung Spannungsversorgung 230V / 50Hz der Inneneinheit L, N, Pe Kommunikation LON-BUS-Leitung zur Außeneinheit oder weiteren Inneneinheiten - zur Kommunikation von X1, X2, Pe Betriebsdaten Kabel-Fernbedienung Anschluss der Kabel-Fernbedienung mittels 2-adriger Mantelleitung, polaritätsunabhängig Y1, Y2 2-Ader Kabel-Fernbedienung... -
Seite 15: Schaltplan
9. Schaltplan grün weiß weiß grün grün weiß schwarz schwarz schwarz schwarz schwarz schwarz weiß schwarz weiß schwarz schwarz schwarz schwarz blau schwarz schwarz schwarz weiß schwarz Kondensatpumpe weiß purple weiß blau gelb grün orange gelb elektrisches Einspritzventil blau orange grau grau gelb... -
Seite 16: Externe Kontakte
Externe Kontakte externer Eingang Eingangsart externer Ausgang Steckplatz spannungsbehaftet CNA01 Betrieb / Zwangsabschaltung / Not-Aus potentialfrei CNA02 spannungsbehaftet CNA03 freie Kühlung potentialfrei CNA04 Betrieb Störung CNB01 Lüfter 10.1 Eingänge Schaltschema spannungsbehaftete Kontakte Wenn ein externes Netzteil für die Eingabeeinheit genutzt wird, werden die Steckplätze CNA01 und CNA03 verwendet. -
Seite 17: Schaltschema Spannungsbehaftete Kontakte (Parallelschaltung)
Schaltschema spannungsbehaftete Kontakte (Parallelschaltung) DC Netzteil 12 - 24V Last- widerstand CNA01 Last- widerstand CNA01 bauseits CNA01 Schaltschema potentialfreier Kontakte Wenn kein externes Netzteil für die Eingabeeinheit genutzt wird, werden die Steckplätze CNA02 und CNA04 verwendet. CNA02 Ch 1 Ch 2 CNA04 Ch 3 bauseits... - Seite 18 CNA02 Ch 1 Ch 2 CNA04 Ch 3 Schaltschema potentialfreier Kontakte (Parallelschaltung) Bei Parallelschaltung der Kontakte verschiedener Inneneinheiten bauseits müssen diese Kontakte voneinander galvanisch getrennt sein. Achtung! Bei direkter Verbindung der Kontakte verschiedener Inneneinheiten kann ein Kurzschluss auftreten, der die Einheiten zerstören kann! CNA02 CNA02 Eingabeeinheit 1...
-
Seite 19: Externer Eingang
10.1.1 Externer Eingang Zwangsabschaltung Betrieb / Not-Aus / Auswahl der Signalart über DIP-Schalter auf der Steuerplatine der Inneneinheit. Set 2-2 Eingangsignalart Flanke Puls Programmierung „Betrieb/Stopp“ ƒ Bei „Flanken-Steuerung“ Stecker Signalart Befehl Aus > Ein Betrieb Ch1 von CNA01 oder CNA02 Ein >... - Seite 20 Programmierung „Not-Aus“ ƒ Bei „Flanken-Steuerung“ Stecker Signal Befehl Aus > Ein Not-Aus Ch1 von CNA01 oder CNA02 Ein > Aus Normal Ch1 von CNA01 oder CNA02 Befehl Not-Aus Normal Inneneinheit Betrieb Stopp Fernbedienung ƒ Bei „Puls-Steuerung“ Stecker Signal Befehl Aus > Ein Not-Aus CNA01 Aus >...
- Seite 21 Programmierung „Zwangsabschaltung“ ƒ Bei „Flanken-Steuerung“ Stecker Signal Befehl Aus > Ein Zwangsabschaltung Ch1 von CNA01 oder CNA02 Ein > Aus Normal Ch1 von CNA01 oder CNA02 Befehl Zwangsabschaltung Normal Inneneinheit Betrieb Stopp Fernbedienung ƒ Bei „Puls-Steuerung“ Stecker Signal Befehl Aus > Ein Zwangsabschaltung CNA01 Aus >...
- Seite 22 ƒ Gruppensteuerung Achtung! Bei Zwangsabschaltung müssen alle Inneneinheiten einer Gruppe angeschlossen werden. Beispiel 1 : OK Fernbedienungsgruppe DC Netzteil 12 - 24V Last- widerstand Kabel-Fern- bedienung Last- widerstand bauseits Beispiel 2 : nicht zulässig Fernbedienungsgruppe DC Netzteil 12 - 24V Last- widerstand Kabel-Fern-...
- Seite 23 10.1.2 „Freie Kühlung“ Stecker Signal Befehl Aus > Ein Freie Kühlung Ch3 von CNA03 oder CNA04 Ein > Aus Normal Anlage im Kühlbetrieb (Beispiel) Ch3 von CNA03 oder CNA04 Normal Einspritzventil Raumtemperatur (Ist-Wert) Raumtemperatur (Soll-Wert) Hinweis Freie Kühlung kann nicht sofort bzw. direkt umgesetzt werden, wenn andere Inneneinheiten im Kältekreis in Betrieb sind.
-
Seite 24: Ausgänge
10.2 Ausgänge Verwenden Sie ein Kabel mit einer maximalen Länge von 25 m Hinweis mit der entsprechenden Aderzahl. Polarität ist [+] für Pin 1 und [-] für die Pins 2-5. Achten Sie auf Die Kabel müssen separat von der Einspeisung verlegt werden. korrekten Anschluss. -
Seite 25: Zubehör
Wirkschema Betriebsanzeige (Ausgang 1) Betrieb Inneneinheit Stopp CNB01 (1-2) Wirkschema Fehleranzeige (Ausgang 2) Fehler Inneneinheit Normal CNAB01(1-3) Wirkschema Betriebsmeldung Lüfter (Ausgang 3) Lüfter ein Inneneinheit Lüfter stopp CNB01 (1-4) 10.3 Zubehör Gebrauch Bezeichnung Anzahl Artikel-Nr. Externer Eingangstecker 6-polig 257 17 91 für Meldeausgänge Steuerungseingang 2-polig... -
Seite 26: Luftwurfdiagramme
Luftwurfdiagramme Bedingungen Lüftergeschwindigkeit: Hoch Betriebsmodus: 11.1 AUXM 018GLAH Draufsicht Vertikale Lamellen : Aufwärts Horizontale Lamellen : Zentriert Einheit: m/s 0,25 0,25 Seitenansicht Vertikale Lamellen : Aufwärts Einheit: m/s 0,25 0,25... - Seite 27 Bedingungen Lüftergeschwindigkeit: Hoch Betriebsmodus: Seitenansicht Vertikale Lamellen : Aufwärts Einheit: m/s Seitenansicht Vertikale Lamellen : Aufwärts Einheit: m/s 0,25 0,25...
-
Seite 28: Auxm 024Glah
11.2 AUXM 024GLAH Bedingungen Lüftergeschwindigkeit: Hoch Betriebsmodus: Draufsicht Vertikale Lamellen : Aufwärts Horizontale Lamellen : Zentriert Unit: m/s 0.25 0.25 Seitenansicht Vertikale Lamellen : Aufwärts Unit: m/s 0.25 0.25... - Seite 29 Bedingungen Lüftergeschwindigkeit: Hoch Betriebsmodus: Seitenansicht Vertikale Lamellen : Aufwärts Unit: m/s 0.25 0.25 Seitenansicht Vertikale Lamellen : Aufwärts Einheit: m/s 0.25 0.25...
-
Seite 30: Auxm 030Glah
11.3 AUXM 030GLAH Bedingungen Lüftergeschwindigkeit: Hoch Betriebsmodus: Draufsicht Vertikale Lamellen : Aufwärts Horizontale Lamellen : Zentriert Einheit: m/s 0,25 0,25 Seitenansicht Vertikale Lamellen : Aufwärts Einheit: m/s 0,25 0,25... - Seite 31 Bedingungen Lüftergeschwindigkeit: Hoch Betriebsmodus: Seitenansicht Vertikale Lamellen : Aufwärts Einheit: m/s 0,25 0,25 Seitenansicht Vertikale Lamellen : Aufwärts Einheit: m/s 0,25 0,25...
-
Seite 32: Auxk 034Glah
11.4 AUXK 034GLAH Bedingungen Lüftergeschwindigkeit: Hoch Betriebsmodus: Draufsicht Vertikale Lamellen : Aufwärts Horizontale Lamellen : Zentriert Einheit: m/s 0,25 0,25 Seitenansicht Vertikale Lamellen : Aufwärts Einheit: m/s 0,25 0,25... - Seite 33 Bedingungen Lüftergeschwindigkeit: Hoch Betriebsmodus: Seitenansicht Vertikale Lamellen : Aufwärts Einheit: m/s 0,25 0,25 Seitenansicht Vertikale Lamellen : Aufwärts Einheit: m/s 0,25 0,25...
-
Seite 34: Auxk 036Glah
11.5 AUXK 036GLAH Bedingungen Lüftergeschwindigkeit: Hoch Betriebsmodus: Draufsicht Vertikale Lamellen : Aufwärts Horizontale Lamellen : Zentriert Einheit: m/s 0,25 0,25 Seitenansicht Vertikale Lamellen : Aufwärts Einheit: m/s 0,25 0,25... - Seite 35 Bedingungen Lüftergeschwindigkeit: Hoch Betriebsmodus: Seitenansicht Vertikale Lamellen : Aufwärts Einheit: m/s Seitenansicht Vertikale Lamellen : Aufwärts Einheit: m/s 0,25 0,25...
-
Seite 36: Auxk 045Glah
11.6 AUXK 045GLAH Bedingungen Lüftergeschwindigkeit: Hoch Betriebsmodus: Draufsicht Vertikale Lamellen : Aufwärts Horizontale Lamellen : Zentriert Einheit: m/s 0,25 0,25 Seitenansicht Vertikale Lamellen : Aufwärts Einheit: m/s 0,25 0,25... - Seite 37 Bedingungen Lüftergeschwindigkeit: Hoch Betriebsmodus: Seitenansicht Vertikale Lamellen : Aufwärts Einheit: m/s 0,25 0,25 Seitenansicht Vertikale Lamellen : Aufwärts Einheit: m/s 0,25 0,25...
-
Seite 38: Auxk 054Glah
11.7 AUXK 054GLAH Bedingungen Lüftergeschwindigkeit: Hoch Betriebsmodus: Draufsicht Vertikale Lamellen : Aufwärts Horizontale Lamellen : Zentriert Einheit: m/s 0,25 0,25 Seitenansicht Vertikale Lamellen : Aufwärts Einheit: m/s 0,25 0,25... - Seite 39 Bedingungen Lüftergeschwindigkeit: Hoch Betriebsmodus: Seitenansicht Vertikale Lamellen : Aufwärts Einheit: m/s 0,25 0,25 Seitenansicht Vertikale Lamellen : Aufwärts Einheit: m/s 0,25 0,25...
-
Seite 40: Frischluft-Anschluss
Frischluft-Anschluss Luftleitung (Innendurchmesser ø 70mm) Stützlüfter benötigte externe Pressung zum Frischluftimport Luftmenge (m³/min) 70 mm Anschluss Kältemittelleitungen Anschluss Kondensat 2.5 mm hole 62 mm Detail (B) Detail B Frischluftanschluss (A) Frischluftanschluss Draufsicht Ansicht (A) Stützlüfter *2 Bundkragen *2 flexible Rohrverbindung *2 flexible Rohrverbindung *2 Frischluftanschluss Isolierung *1... -
Seite 41: Schalldruck
Schalldruck AUXM 018GLAH AUXM 024GLAH NC -65 NC -65 NC -60 NC -60 NC -55 NC -55 NC -50 NC -50 NC -45 NC -45 NC -40 NC -40 NC -35 NC -35 High High NC -30 NC -30 NC -25... -
Seite 42: Messpunkt Für Den Schalldruck
AUXK 036GLAH AUXK 045GLAH NC -65 NC -65 NC -60 NC -60 NC -55 NC -55 NC -50 NC -50 NC -45 NC -45 NC -40 NC -40 High High NC -35 NC -35 NC -30 NC -30 NC -25 NC -25 NC -20 NC -20... -
Seite 43: Leistungstabellen
Leistungstabellen 14.1 Kühlen Modell AUXM 018GLAH Raumtemperatur Außen- temperatur 18°CDB / 14 °CWB 20°CDB / 15 °CWB 23°CDB / 16 °CWB 24°CDB / 17 °CWB 26°CDB / 18 °CWB 27°CDB / 19 °CWB 28°CDB / 20 °CWB 30°CDB / 22 °CWB 32°CDB / 23 °CWB (°CDB) - Seite 44 Modell AUXK 034GLAH Raumtemperatur Außen- temperatur 18°CDB / 14 °CWB 20°CDB / 15 °CWB 23°CDB / 16 °CWB 24°CDB / 17 °CWB 26°CDB / 18 °CWB 27°CDB / 19 °CWB 28°CDB / 20 °CWB 30°CDB / 22 °CWB 32°CDB / 23 °CWB (°CDB) 10,0 10,8...
- Seite 45 Modell AUXK 054GLAH Raumtemperatur Außen- temperatur 18°CDB / 14 °CWB 20°CDB / 15 °CWB 23°CDB / 16 °CWB 24°CDB / 17 °CWB 26°CDB / 18 °CWB 27°CDB / 19 °CWB 28°CDB / 20 °CWB 30°CDB / 22 °CWB 32°CDB / 23 °CWB (°CDB) 10,4 11,6...
-
Seite 46: Heizen
14.2 Heizen Modell AUXM 018GLAH Innentemperatur Außentemperatur 16°CDB 18°CDB 20°CDB 21°CDB 22°CDB 24°CDB 26°CDB (°CDB) (°CWB) -19,3 -20,0 -16,0 -15,0 -12,0 -13,0 -9,0 -10,0 -7,0 -8,0 -5,0 -6,0 -4,0 -3,0 -1,0 -2,0 -1,0 10,6 12,0 15,0 13,5 Modell AUXM 024GLAH Innentemperatur Außentemperatur... - Seite 47 Modell AUXK 036GLAH Innentemperatur Außentemperatur 16°CDB 18°CDB 20°CDB 21°CDB 22°CDB 24°CDB 26°CDB (°CDB) (°CWB) -20,0 -19,3 -15,0 -16,0 -12,0 -13,0 -10,0 -9,0 -7,0 -8,0 10,3 10,3 10,2 10,2 10,2 10,1 -5,0 -6,0 -4,0 10,9 10,8 10,8 10,8 10,7 10,7 -3,0 -1,0 -2,0 11,5...
-
Seite 48: Kondensatverlegung
Kondensatverlegung ƒ Verwenden Sie gewöhnliche, harte PVC-Leitungen (DN25) [Außendurchmesser 32 mm]. ƒ Führen Sie keine Steigleitungen, Siphons oder Entlüftungen aus. ƒ Stellen Sie ein Gefälle her (mindestens 1/100). ƒ Verwenden Sie Halter, wenn lange Leitungen installiert werden. ƒ Verwenden Sie Isoliermaterial nach Bedarf, so dass die Leitungen nicht einfrieren oder schwitzen. ƒ... -
Seite 49: Konfiguration Der Inneneinheiten
Konfiguration der Inneneinheiten 16.1 DIP-Schaltereinstellungen Einstellung erfolgt an den DIP-Schaltern der Inneneinheit. DIP-Schalter Funktion Werkseinstellung nicht ändern (Leistung der Inneneinheit) nicht ändern (Leistung der Inneneinheit) SET 1 nicht ändern (Leistung der Inneneinheit) nicht ändern (Leistung der Inneneinheit) nicht ändern (Leistung der Inneneinheit) Auswahl externes Eingangssignal „Flanke / Puls“... -
Seite 50: Adressierung Der Inneneinheiten Über Drehschalter (Option)
16.3 Adresse an Fernbedienung SET 4-3 Erweiterter Sollwert im Kühlbetrieb Automatische Adressierung SET 4-3 Temperaturbereich (°C) (nur bei Verwendung von Infrarot- und 2-adriger Fernbedienung AUS* 18-30 möglich) Für die selbsttätige Adressierung belassen Sie den RC AD-Schalter 18-32 in seiner „0“-Position, Werkseinstellung. *Werkseinstellung Manuelle Adressierung 16.2... -
Seite 51: Funktionseinstellungen
Funktionseinstellungen Funktion Funktionsnr. Einstellwert Einstellung Werkseinstellung Details Adresse Inneneinheit 00-63 Drehschalter „IU AD“ müssen auf „0“ stehen Adresse Kältekreis 00-99 Drehschalter „REF AD“ müssen auf „0“ stehen Standard Anzeigeeinstellung des Filterintervalls. Bei zu Filteralarm Intervall länger früher Meldung auf 01 setzen, bei zu später Meldung auf 02 setzen. -
Seite 52: Zubehör
Zubehör Abbildung Bezeichnung Modell Bemerkung Artikel-Nr. 2-adrige Kabel-Fernbedienung zur separaten Einstellung der Luftleitlamellen, inkl. allen Funktionen einer Kabel-Fernbedie- Touch-Fernbedienung UTY-RNRYZ2 nung. Beleuchtetes Touch-Display zur intuitiven Bedienung. 2599483 Anzeige der aktuellen Raumtemperatur und des Innengerätena- mens sowie Timerfunktionen. 2-adrige Kabel-Fernbedienung mit grundlegenden Funktionen wie Start/Stopp, Temperatursteuerung, Kabel-Fernbedienung UTY-RLRY... - Seite 53 Abbildung Bezeichnung Modell Bemerkung Artikel-Nr. Konverter zum Anschluss in eine Modbus-Gebäudeleittechnik. Modbus-Schnittstelle UTY-VMSX 2600850 Spannungsversorgung erfolgt aus der Inneneinheit. Konverter zum Anschluss in eine KNX-Gebäudeleittechnik. KNX-Schnittstelle UTY-VKSX 2605825 Spannungsversorgung erfolgt aus der Inneneinheit. Konverter zum Anschluss in eine WLAN-Netzwerk-Gebäude- leit- WLAN-Schnittstelle UTY-TFSXZ1 2605826...
-
Seite 54: Fehlercodes
Fehlercodes Anzeige Display Anzeige LED Beschreibung Kabel-Fernbedienung Operation Timer Filter 1 x 2 x Übertragungsfehler der Fernbedienung zur Inneneinheit 1 x 4 x Netzwerk-Kommunikationsfehler 1 x 6 x Verbindungsfehler Kommunikationsplatine 2 x 6 x ... - Seite 55 Notizen...
- Seite 56 Swegon Germany GmbH Carl-von-Linde-Straße 25, 85748 Garching-Hochbrück Tel. +49 (0) 89 326 70 - 0, Fax +49 (0) 89 326 70 - 140 info@swegon.de, www.swegon.de © 02.2018 Swegon Germany GmbH...
