MONTAGEANLEITUNG
Bitte folgen Sie diesen einfachen Schritten zum Zusammenbau, dann sind Sie bereit für das
Training - der Zusammenbau dauert ca. 30 Minuten.

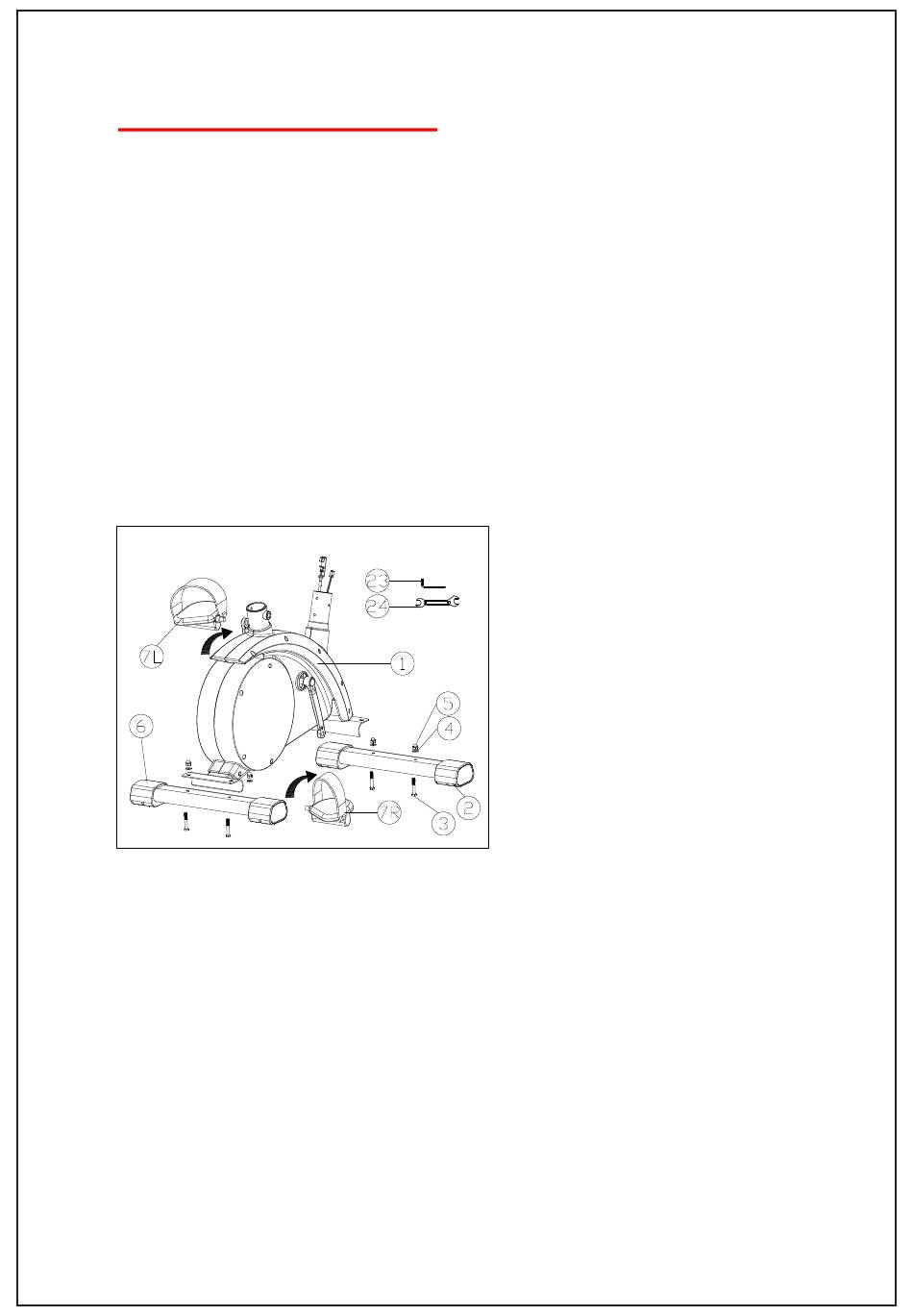

SCHRITT 1
a. Befestigen Sie den vorderen Stabilisator (2) am Hauptrahmen (1) mit 2 X M8*50 Schrauben (3), 2 X
Ø8 Unterlegscheiben (4) und 2 X M8 Hutmuttern (5), die mit einem 13-15 Schraubenschlü ssel (25)
geliefert werden.
b. Wiederholen Sie Schritt a. zur Installation des hinteren Stabilisators (6) am Hauptrahmen (1).
c. Nehmen Sie die Pedale heraus, teilen Sie das Fußpedal (7) in RL, markieren Sie es in Pfeilrichtung,
drehen Sie es in die Kurbelbohrung des Hauptrahmens (1) und ziehen Sie es mit dem Werkzeug (24)
fest.
Anmerkung:
d. Der Einbau des rechten Fußes erfolgt im Uhrzeigersinn
e. Die Installation des linken Pedals erfolgt gegen den Uhrzeigersinn.
SCHRITT 2
a. Führen Sie das Sitzstützrohr (9) in das hintere Öffnungsrohr des Hauptrahmens (1) ein.
b. Stellen Sie das Sitzstü tzrohr (9) auf die gewünschte Höhe ein, setzen Sie es wieder ein und ziehen Sie
den Verriegelungsknopf fest.
c. Befestigen Sie den Sitz (10) mit dem mitgelieferten Schlü ssel 13-15 (24) an der horizontalen
Gleitschiene, bis er fest sitzt.
Hinweis: Der horizontale Schiebebügel und der Sitzbezug sind auf dem Sitzträgerrohr vormontiert.
