SCHRITT 5
SCHRITT 6
Artikel
BOULON M10*65
RONDELLES ÉCROU
BOULON M10*60
RONDELLES ÉCROU

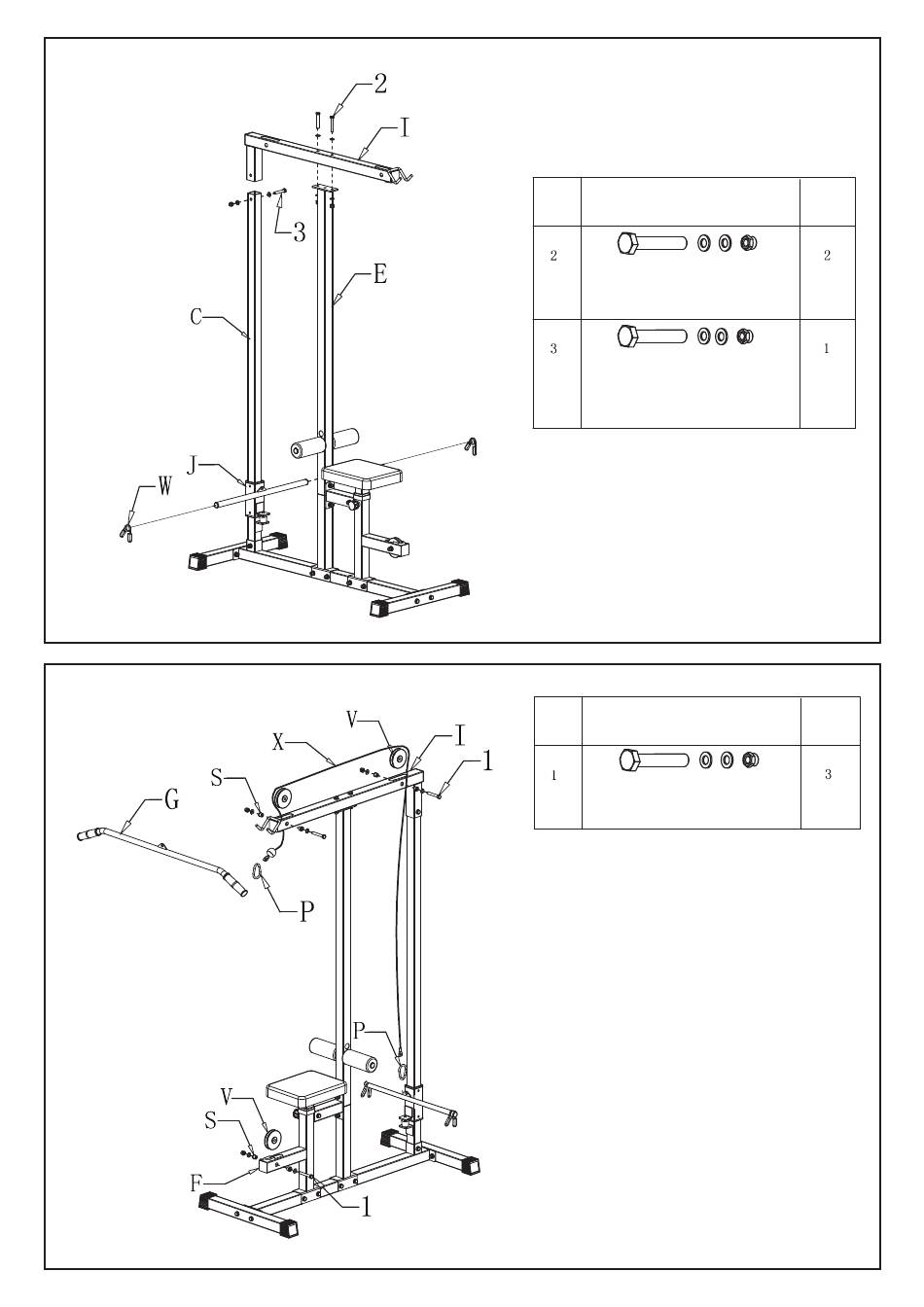

1. BEFESTIGEN SIE DEN OBEREN RAHMEN
(I) AM AUFRECHTEN OBERTEIL (E) UND
DEM AUFRECHTEN HINTERTEIL (C) MIT
SCHRAUBEN (M10 x 65), SCHRAUBEN (M10
x 60), UNTERLEGSCHEIBEN UND
SICHERUNGSMUTTERN.
2. IN DAS ROHR DES SCHLITTENS (J) MIT
HILFE DER KLAMMER (W), UM SIE ZU
VERRIEGELN.
Artikel
SCHRAUBE M10 x 70
UNTERLEGSCHEIBEN MUTTER
1. BEFESTIGEN SIE DIE RIEMENSCHEIBE
(V) AM OBEREN RAHMEN (I) UND AN DER
SITZSTÜTZE (F) MIT DER SCHRAUBE M10 x
70, DEN UNTERLEGSCHEIBEN, DER
MUTTER (3 STÜCK) UND DER RIEMEN-
SCHEIBENBUCHSE(N).
2. BEFESTIGEN SIE DAS OBERE KABEL (X)
AM SCHLITTEN (J) DURCH DIE BEIDEN
OBEREN UMLENKROLLEN WIE ABGEBIL-
DET.
PRÜFEN SIE DAS GERÄT AUF EINER
EBENEN FLÄCHE, BEVOR SIE ALLE
SCHRAUBEN UND MUTTERN FESTZIEHEN.
VERGEWISSERN SIE SICH, DASS SICH DIE
UMLENKROLLEN FREI DREHEN, OHNE
DASS EIN WIDERSTAND AUFGRUND DER
ÜBERSPANNUNG ENTSTEHT.EXCESSIF.
-5-
