2.MONTAGESCHRITT
SCHRITT 1
SCHRITT 2
Artikel
SCHRAUBE M10 x 65
UNTERLEGSCHEIBEN
MUTTER
1.

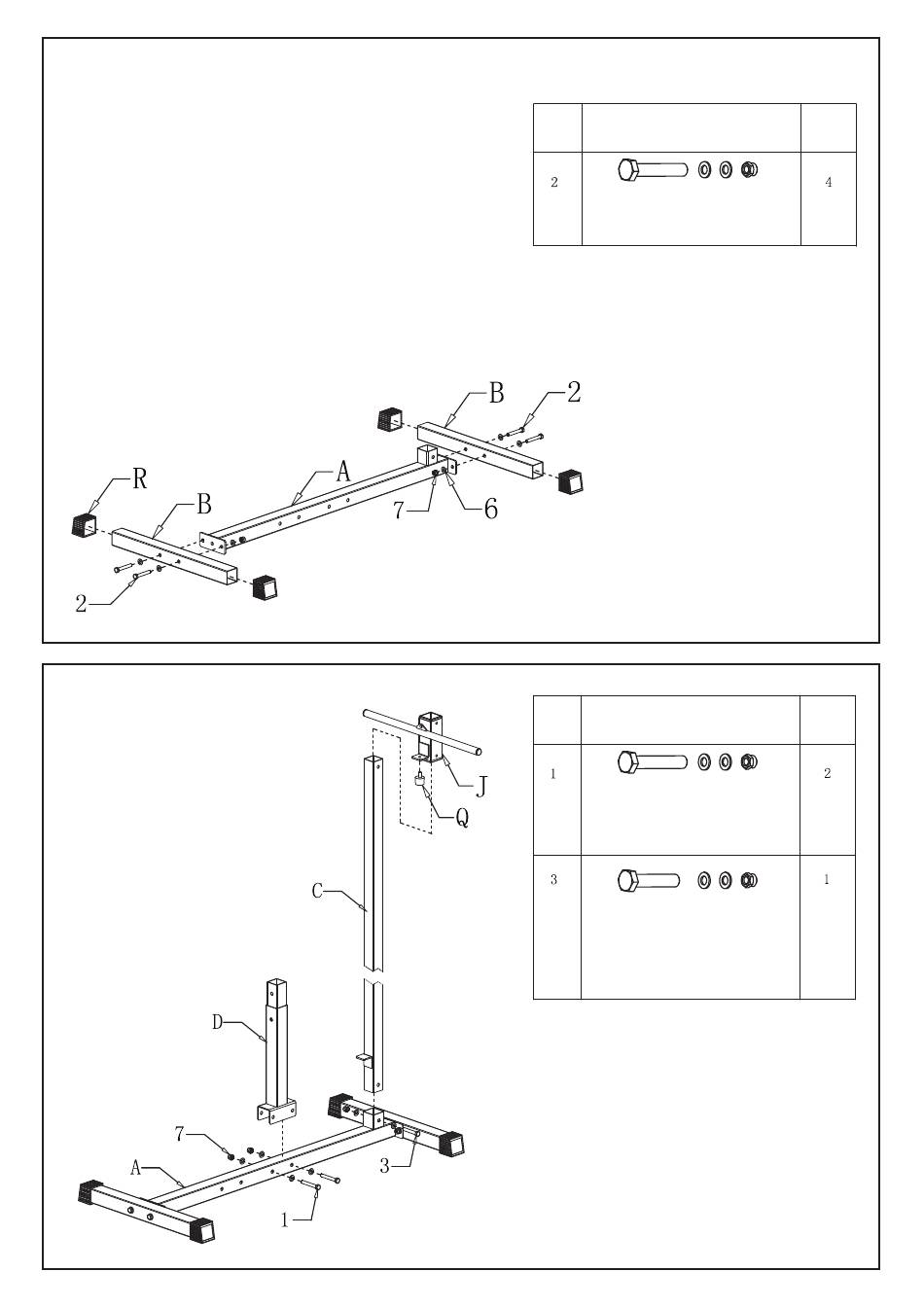

SCHIEBEN SIE ABDECKUNGEN (R)
AUF DIE QUERTRÄGER (B).
2.
BEFESTIGEN SIE DIE QUER-
TRÄGER (B) MIT SCHRAUBEN (M10 x 65),
UNTERLEGSCHEIBEN UND SICHERUNG-
SMUTTERN (4 STÜCK) AM GRUNDROHR
(A).
Artikel
SCHRAUBE M10 x 70
UNTERLEGSCHEIBEN
MUTTER
SCHRAUBE M10 x 60
UNTERLEGSCHEIBEN
MUTTER
1. BEFESTIGEN SIE DIE AUFRECHTE
HINTERTEILE (C) MIT SCHRAUBEN (M10 x
60), UNTERLEGSCHEIBEN UND
SICHERUNGSMUTTER (1 SATZ) AM BASIS-
ROHR (A).
2. BEFESTIGEN SIE DEN UNTEREN
STÄNDER (D) MIT SCHRAUBEN (M10 x 70),
UNTERLEGSCHEIBEN UND KONTERMUT-
TERN (2 SÄTZE) AM BASISROHR (A).
3. SCHIEBEN SIE DEN WAGEN (J) MIT
HILFE DES STOßFÄNGERS (Q) AUF DEN
HINTEREN STÄNDER (C).
-3-
