3 Pregled

UPUTA
■ Uputa upućuje na opasnosti, koje mogu uzro‐
kovati štete na stvarima.
► Navedene mjere mogu spriječiti štete na
stvarima.
2.3

Simboli u tekstu

Ovaj simbol upućuje na poglavlje u ovoj
uputi za uporabu.
3 Pregled

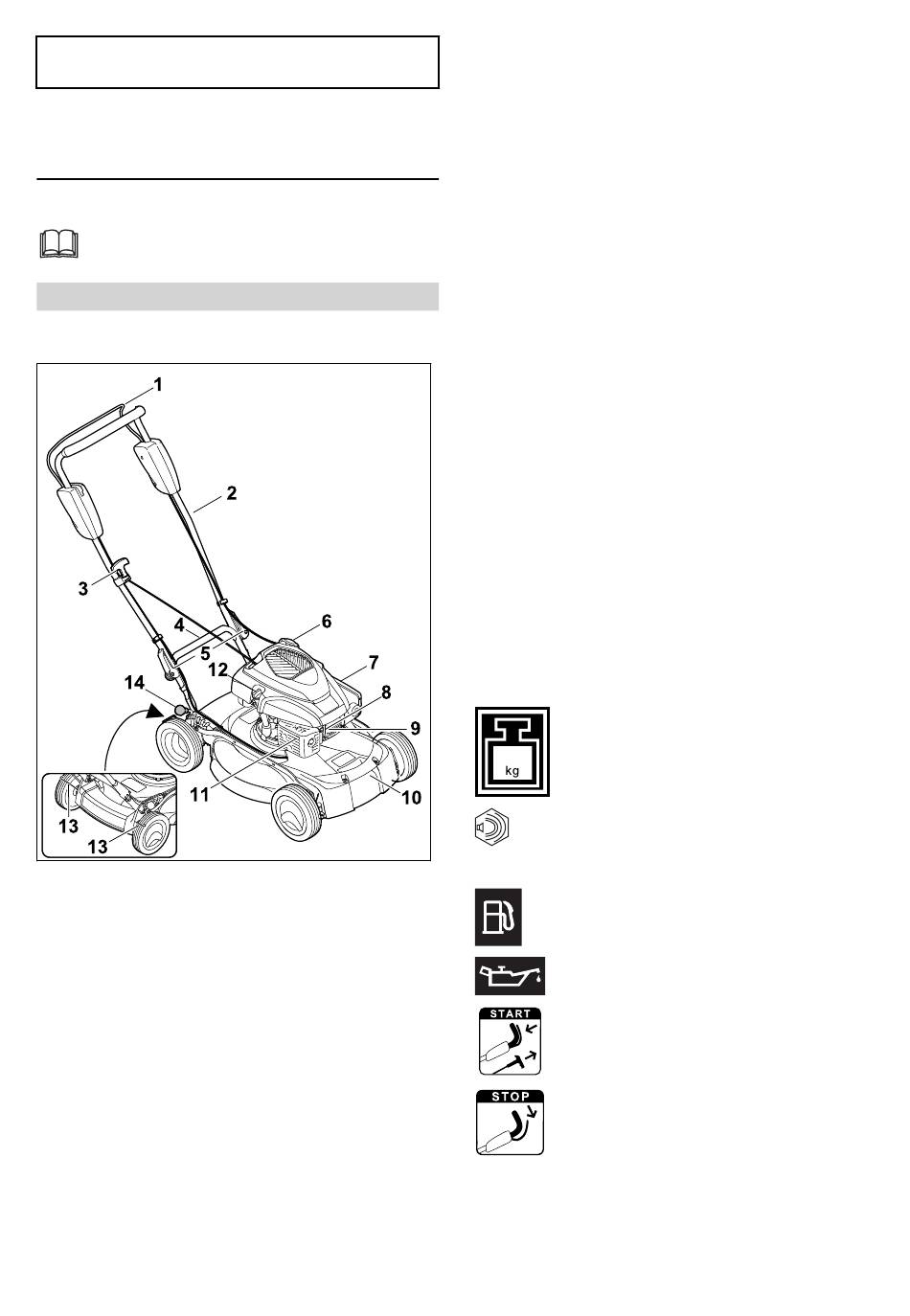

3.1 Kosilica
1 Drška za pokretanje košnje
Drška za pokretanje košnje služi uključivanju i
isključivanju motora.
2 Upravljač
Upravljač služi za pridržavanje kosilice,
upravljanje njome i njezin transport.
3 Ručica za pokretanje
Ručica za pokretanje služi za pokretanje
motora.
4 Stražnja transportna drška
Transportna drška služi za transportiranje
kosilice.
5 Brzi pritezač
Brzi pritezač priteže upravljač na kosilicu.
0478-111-9654-A
6 Čep spremnika goriva
Čep spremnika goriva zatvara otvor za ulije‐
vanje benzina.
7 Poklopac filtera
Poklopac filtera pokriva zračni filter.
8 Utikač svjećice
Utikač svjećice spaja vod za paljenje i svje‐
ćicu.
9 Svjećica
Svjećica pali smjesu goriva i zraka u motoru.
10 Prednja transportna drška
Transportna drška služi za transportiranje
kosilice.
11 Ispušni lonac
Ispušni lonac sprječava emisiju buke kosilice.
12 Čep spremnika motornog ulja
Čep spremnika motornog ulja zatvara otvor
za ulijevanje motornog ulja.
13 Strugač kotača
Strugač kotača služi za čišćenje stražnjih
kotača.
14 Poluga
Poluga služi za namještanje visine reza.
3.2 Simboli
Simboli se mogu nalaziti na kosilici i imaju slje‐
deće značenje:
Ovaj simbol označava težinu kosilice.
XX
Zajamčena razina zvučne snage
L
prema Direktivi 2000/14/EC u dB(A)
WA
radi usporedivosti emisija zvuka proiz‐
voda.
Ovaj simbol označava čep spremnika
goriva.
Ovaj simbol označava čep spremnika
motornog ulja.
Pokretanje motora.
Isključite motor.
