SCHUNK TENDO Turn DSE Montage- Und Betriebsanleitung

Montage- und Betriebsanleitung

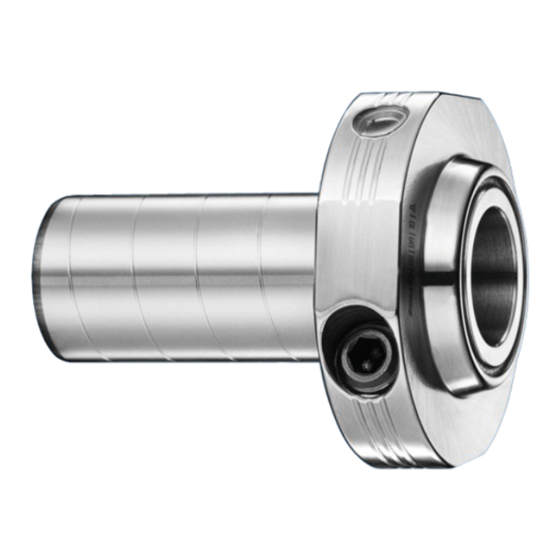

TENDO Turn DSE
Hydro-Dehnspannfutter
2 Grundlegende Sicherheitshinweise
2.1 Bestimmungsgemäße Verwendung
– Das Produkt dient zum Spannen rotationssymmetrischer
Werkzeuge.
– Das Produkt ist für die industrielle Anwendung bestimmt.
– Das Produkt ist zum Einbau in eine Maschine/Anlage
bestimmt. Die für die Maschine/Anlage zutreffenden
Richtlinien müssen beachtet und eingehalten werden.
– Das Produkt darf ausschließlich im Rahmen der technischen
Daten und den Vorgaben in dieser Anleitung eingesetzt und
} 3 [Seite
betrieben werden 1].
2.2 Nicht bestimmungsgemäße Verwendung
Eine nicht bestimmungsgemäße Verwendung liegt vor, wenn:
– Die Angaben in den technischen Daten beim Einsatz und
Betrieb des Produkts nicht eingehalten werden
– Die Wartungs- und Lagerungsvorgaben nicht eingehalten
werden } 5 [Seite 2].
– Das Produkt zum Warmschrumpfen eingesetzt wird.
2.3 Umgebungs- und Einsatzbedingungen
Die Umgebungs- und Einsatzbedingungen müssen der
Ausführung des Produkts und den Vorgaben in den
technischen Daten entsprechen oder angepasst werden.
4
3 Technische Daten
Betriebstemperaturbereich [°C]
Prüftemperatur Spannkraftkontrolle [°C]
Max. Kühlmitteldruck [bar]
Verstellweg der Längenverstellung [mm]
Max. Drehzahl [1/min]
Schlüsselweite Spannschraube
Max. Anzugsdrehmoment Spannschraube [Nm]
Toleranz Werkzeugschaft
Spanndurchmesser D1 / D2
Zulässiges übertragbares Drehmoment [Nm]
Mindesteinspanntiefe [mm]
Zulässige radiale Kraft F auf das Futter bei 50
mm Auskraglänge L1 [N]
Umdrehungen der Spannschraube zum
Vorspannen
Bohrungsdurchmesser
Maschinenschnittstelle [mm]
Die Belastungsgrenzen der Spindelaufnahme müssen
eingehalten werden.
7
1 Allgemein
1.1 Begriffsdefinition
Die Produktbezeichnung auf der ersten Seite wird in dieser
Anleitung durch "Produkt" ersetzt.
1.2 Zu dieser Anleitung
Diese Anleitung ist Bestandteil des Produkts und enthält
wichtige Informationen für einen sicheren und sachgerechten
Gebrauch. Sie muss jederzeit zugänglich aufbewahrt werden.
Vor Beginn aller Arbeiten muss das Personal diese Anleitung
gelesen und verstanden haben. Alle Sicherheitshinweise und
die dazugehörigen Vorgaben sind besonders zu beachten und
einzuhalten. Abbildungen können von der tatsächlichen
Ausführung abweichen.
1.3 Mitgeltende Unterlagen
– Allgemeine Geschäftsbedingungen
– Katalogdatenblatt des gekauften Produkts
Die mitgeltenden Unterlagen können unter schunk.com
heruntergeladen werden.
1.4 Gewährleistung
Die Gewährleistung beträgt 24 Monate ab Lieferdatum Werk
bei bestimmungsgemäßem Gebrauch und unter Befolgung der
vorgeschriebenen Betriebsdaten.
Werkzeug- und maschinenberührende Teile und
Verschleißteile sind nicht Bestandteil der Gewährleistung.
2.4 Bauliche Veränderungen, Ersatzteile
Bauliche Veränderungen wie Umbauten und Nacharbeiten,
z. B. zusätzliche Gewinde, Bohrungen oder Anbauten, dürfen
nur mit schriftlicher Genehmigung von SCHUNK durchgeführt
werden. Nur Originalersatzteile und von SCHUNK zugelassene
Ersatzteile verwenden.
2.5 Hinweise zum sicheren Betrieb
– Das Produkt darf nicht ohne Werkzeug gespannt werden.
– Niemals mehrere Produktverlängerungen kombinieren.
– Nur SCHUNK Zwischenbüchsen verwenden und immer bis
auf Plananschlag fügen.
– Lange, auskragende oder schwere Werkzeuge dürfen nur
gespannt werden, wenn die Drehzahl entsprechend den
Umgebungs- und Einsatzbedingungen vor Ort reduziert wird.
Die Höhe der Reduzierung liegt in der Verantwortung des
} 3 [Seite 1]. Betreibers und muss einen sicheren Produktbetrieb
gewährleisten.
– Das Produkt regelmäßig warten und pflegen.
– Sicherung der Entlüftungsschraube (Pin oder Harz) nicht
entfernen.
– Reparaturen nur von SCHUNK durchführen lassen.
– Die Betriebssicherheit und Funktion des Produkts dürfen
durch äußere Einflüsse nicht beeinträchtigt sein.
– Die gültigen landesspezifischen Sicherheits-,
Unfallverhütungs- und Umweltschutzvorschriften für den
Einsatzbereich des Produkts befolgen.
– Maschinelle Schrauber nur nach Freigabe von SCHUNK
verwenden.
+20 ... +50
+20 ... +25
80
10
10 000
SW 5
①Einspanntiefe Produkt ④Längenverstellweg
10 ... 12
②Spanndurchmesser D1 ⑤Längenverstellschraube
h6
③Mindesteinspanntiefe ⑥Spanndurchmesser D2
12 / 20 20 / 25
3.1 Verwendbare Schafttypen
65 220
33.5 42.5
500 500
1 3/4
20 H5 25 H5
1. Schafttyp gemäß DIN 1835-1 Form A und DIN 6335 Form HA
2. Schafttyp gemäß DIN 1835-1 Form B und DIN 6335 Form HB
(Ø bis 20 mm)
3. Schafttyp gemäß DIN 1835-1 Form B und DIN 6335 Form HB
(Ø ab 25 mm)
Werkzeugschäfte mit Ausnehmungen (Form 2 und 3) können
Wuchtgüte und Rundlauf des Gesamtsystems beeinträchtigen.
1.5 Darstellung der Warnhinweise
1.6 Lieferumfang
– Produkt
– Montage- und Betriebsanleitung
1.7 Zubehör
Für das Produkt ist folgendes Zubehör separat erhältlich:
– Prüfwelle zur Kontrolle der Dehnrate
– Innensechskantschlüssel zur Betätigung der Spannschraube
– Innensechskantschlüssel zur Längenverstellung
– GZB-S Zwischenbüchsen zum Spannen mehrerer
– GZB-S Büchsenzieher zur Entfernung von Zwischenbüchsen
2
2.6 Personalqualifikation
– Alle Arbeitsgänge dürfen nur durch für den entsprechenden
– Die Qualifikation des Personals muss den landesspezifischen
2.7 Persönliche Schutzausrüstung
– Beim Arbeiten an und mit dem Produkt die jeweiligen
– Landesspezifische Unfallverhütungsvorschriften und die
2.8 Transport
Um Produktbeschädigungen zu vermeiden, müssen Transport
und Handling des Produkts entsprechend Ausführung, Gewicht
und Verpackung des Produkts angepasst werden.
Gegebenenfalls zusätzliche Hilfsmittel einsetzen.
5
4 Betrieb
4.1 Grundsätzliche Hinweise
8
WARNUNG
Gefahren für Personen!
Nichtbeachtung kann zu irreversiblen Verletzungen bis hin
zum Tod führen.
VORSICHT
Gefahren für Personen!
Nichtbeachtung kann zu leichten Verletzungen führen.
ACHTUNG
Sachschaden!
Informationen zur Vermeidung von Sachschäden.
unterschiedlicher Schaftdurchmesser
3
Arbeitsgang qualifiziertes und unterwiesenes Personal
durchgeführt werden.
Vorgaben und Gesetzen vor Ort entsprechen.
landesspezifischen gesetzlichen Vorgaben zum Arbeitsschutz
befolgen und die erforderliche, einsatzbedingte persönliche
Schutzausrüstung tragen.
allgemeinen Sicherheitshinweise befolgen.
6
WARNUNG
Verletzungsgefahr durch herausschleudernde Teile!
Bei langen, auskragenden oder schweren Werkzeugen
und beim Einsatz von Verlängerungen die max. Drehzahl
der Maschine/Anlage reduzieren.
WARNUNG
Verletzungsgefahr und Sachschaden durch Bersten der
Dehnbüchse!
Bei nicht bestimmungsgemäßer Verwendung kann die
Dehnbüchse bersten. Dadurch können Metallsplitter und
Öl unter hohem Druck aus dem Produkt geschleudet
werden und zu schweren Verletzungen führen.
•
Produkt niemals in Warmschrumpfgeräten erhitzen,
Werkzeugwechsel nur über die integrierte
Spannschraube durchführen.
•
Die angegebene Betriebstemperatur nicht überschreiten.
VORSICHT
Verletzungsgefahr durch scharfkantige Werkzeuge!
Scharfe Kanten an Werkzeugen können Schnittverletzungen
verursachen.
•
Zur Montage des Werkzeugs Schutzhandschuhe tragen.
9
