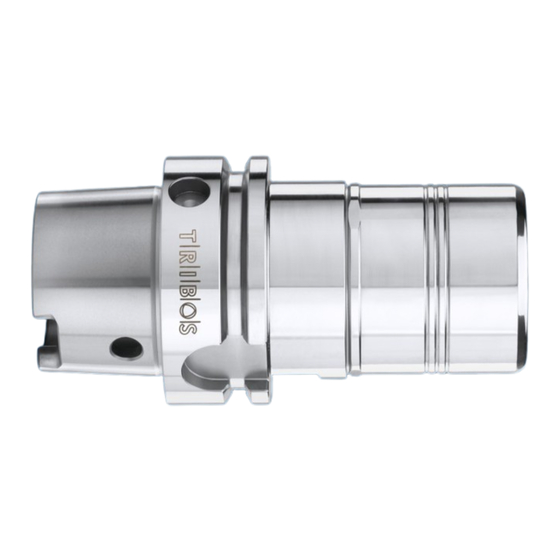

- Seite 1 Montage- und Betriebsanleitung TRIBOS R Polygonspannfutter Original Betriebsanleitung...
- Seite 2 Impressum Impressum Urheberrecht: Diese Anleitung ist urheberrechtlich geschützt. Urheber ist die SCHUNK SE & Co. KG. Alle Rechte vorbehalten. Technische Änderungen: Änderungen im Sinne technischer Verbesserungen sind uns vorbehalten. Dokumentennummer: 1561502 Auflage: 01.00 | 18.12.2023 | de Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank, dass Sie unseren Produkten und unserem Familienunternehmen als führendem Technologieausrüster für Roboter und Produktionsmaschinen vertrauen.
- Seite 3 5 Betrieb ....................20 5.1 Grundsätzliche Hinweise............... 20 5.2 Spannen des Werkzeugs ............... 22 5.3 Entspannen des Werkzeugs ..............22 5.4 Wechsel des Werkzeugs ................ 23 5.5 Kühlmittelzufuhr................. 23 01.00 | TRIBOS R | Montage- und Betriebsanleitung | de | 1561502...
- Seite 4 Reinigen des Produkts..............27 8 Fehlerbehebung................... 28 9 Demontage..................29 9.1 Grundsätzliche Hinweise............... 29 9.2 Demontage des Produkts ..............29 10 Lagerung ................... 30 11 Entsorgung ..................31 01.00 | TRIBOS R | Montage- und Betriebsanleitung | de | 1561502...
- Seite 5 Gefahren für Personen! Nichtbeachtung kann zu irreversiblen Verletzungen bis hin zum Tod führen. VORSICHT Gefahren für Personen! Nichtbeachtung kann zu leichten Verletzungen führen. ACHTUNG Sachschaden! Informationen zur Vermeidung von Sachschäden. 01.00 | TRIBOS R | Montage- und Betriebsanleitung | de | 1561502...
- Seite 6 Die Gewährleistung beträgt 24 Monate ab Lieferdatum Werk bei bestimmungsgemäßem Gebrauch und unter Befolgung der vorgeschriebenen Betriebsdaten. Werkzeug- und maschinenberührende Teile sowie Verschleißteile sind nicht Bestandteil der Gewährleistung. 1.3 Lieferumfang Produkt Sicherheitsinformationen Werkzeugspanntechnik (Ident-Nr. 1561465) 01.00 | TRIBOS R | Montage- und Betriebsanleitung | de | 1561502...
- Seite 7 Schaftdurchmesser GZB-S Büchsenzieher zur Entfernung von Zwischenbüchsen Spannvorrichtung SVP-2 Spannvorrichtung SVP-2D Reduziereinsätze SRE Abdeckhaube für Spannvorrichtung SVP-2/SVP-2D Ablagemagazin Abdeckhaube für Ablagemagazin Längenverstellung LMG-M Zylinderbürste zur Säuberung des Spanndurchmessers 01.00 | TRIBOS R | Montage- und Betriebsanleitung | de | 1561502...
- Seite 8 Betrieb des Produkts nicht eingehalten werden [/ 14]. } 3 Die Wartungs- und Lagerungsvorgaben nicht eingehalten werden [/ 26]. } 7 Das Produkt zum Warmschrumpfen eingesetzt wird. Das Produkt in explosionsgefährdeten Bereichen eingesetzt wird. 01.00 | TRIBOS R | Montage- und Betriebsanleitung | de | 1561502...
- Seite 9 Reparaturen nur von SCHUNK durchführen lassen. Die Betriebssicherheit und Funktion des Produkts dürfen durch äußere Einflüsse nicht beeinträchtigt sein. Die gültigen landesspezifischen Sicherheits-, Unfallverhütungs- und Umweltschutzvorschriften für den Einsatzbereich des Produkts befolgen. 01.00 | TRIBOS R | Montage- und Betriebsanleitung | de | 1561502...
- Seite 10 Notwendige Qualifikation Transport Fachpersonal / Unterwiesene Person Montage / Demontage Fachpersonal Einstellungen / Fachpersonal Funktionsprüfungen Betrieb Fachpersonal / Unterwiesene Person Wartung / Fehlerbehebung Fachpersonal / SCHUNK Servicepersonal Entsorgung Fachpersonal / SCHUNK Servicepersonal 01.00 | TRIBOS R | Montage- und Betriebsanleitung | de | 1561502...
- Seite 11 Vorgaben zum Transport in der Montage- und Betriebsanleitung einhalten. Geeignete Montage- und Transportvorrichtungen* verwenden. Vorkehrungen gegen Einklemmen und Quetschen treffen. * Montage- und Transportvorrichtungen müssen mindestens das Doppelte des angehängten Gewichts tragen können. 01.00 | TRIBOS R | Montage- und Betriebsanleitung | de | 1561502...
- Seite 12 Nach einer Störung sicherstellen, dass die Funktionen des Produkts noch gegeben und keine erweiterten Gefahren entstanden sind. Produkt erst wieder in Betrieb nehmen, wenn die Störung behoben ist. 01.00 | TRIBOS R | Montage- und Betriebsanleitung | de | 1561502...
- Seite 13 HINWEIS: Abbildung kann von der tatsächlichen Ausführung abweichen. Position Gefahr bei Gefahr durch Montage / Demontage des Produkts / Schneiden Spannen des Werkzeugs Spannen des Werkzeugs Quetschen Montage / Demontage des Produkts Quetschen 01.00 | TRIBOS R | Montage- und Betriebsanleitung | de | 1561502...
- Seite 14 Werkzeugschaftkleinstmaß h6, Werkzeugschaft geölt. Gemessen bei Raumtemperatur. Bei höheren Betriebstemperaturen, tatsächlichem Schaftdurchmesser und je nach Schmierzustand kann das übertragbare Drehmoment höher ausfallen. Die Belastungsgrenzen der Spindelaufnahme müssen eingehalten werden. 01.00 | TRIBOS R | Montage- und Betriebsanleitung | de | 1561502...
- Seite 15 + 10 bis + 30 Reinigungstemperatur 0 bis + 60 Prüftemperatur Spannkraftkontrolle + 20 bis + 25 Maximale Temperatur Spannen ohne Werkzeug + 25 HINWEIS: Die Temperaturen beziehen sich auf das Produkt. 01.00 | TRIBOS R | Montage- und Betriebsanleitung | de | 1561502...
- Seite 16 55 000 L1=70-110 mm TRIBOS R 32 400 L1=150 mm TRIBOS R 20 380 L1=200 mm 3.4 Mindesteinspanntiefe Spann-Ø Mindesteinspanntiefe [mm] [mm] Spann-Ø Mindesteinspanntiefe [Zoll] [mm] 1 1/4 01.00 | TRIBOS R | Montage- und Betriebsanleitung | de | 1561502...
- Seite 17 übertragbares Drehmoment gewährleistet. Werkzeugschäfte mit Aufwerfungen / Beschriftungen sind erschwert oder nicht fügbar und können den Rundlauf des Gesamtsystems beeinträchtigen. HINWEIS: Mindesthärte und Mindestfestigkeit des Werkzeugschafts einhalten } 3 [/ 14]. 01.00 | TRIBOS R | Montage- und Betriebsanleitung | de | 1561502...
- Seite 18 App erforderlich. Data-Matrix- oder: Code Die Internetseite schunk.com öffnen und die 8-stellige Serialnummer ("SN:"), die sich auf dem Produkt befindet, im Suchfeld eingeben. Weitere Informationen unter schunk.com/serialisierung 01.00 | TRIBOS R | Montage- und Betriebsanleitung | de | 1561502...
- Seite 19 Wird der Druck auf den Spanndurchmesser anschließend verringert, nimmt er wieder seine polygone Form an und spannt das Werkzeug. Bildnummer Funktion Ausgangsposition Spanndurchmesser wird rund Schaft fügen Werkzeug gespannt 01.00 | TRIBOS R | Montage- und Betriebsanleitung | de | 1561502...
- Seite 20 Werkzeugen die Drehzahl angemessen reduzieren. Durch geeignete Maßnahmen Gefahrenbereiche absichern. Geeignete Schutzausrüstung tragen. VORSICHT Verletzungsgefahr durch scharfkantige Werkzeuge! Scharfe Kanten an Werkzeugen können Schnittverletzungen verursachen. Zur Montage des Werkzeugs Schutzhandschuhe tragen. 01.00 | TRIBOS R | Montage- und Betriebsanleitung | de | 1561502...
- Seite 21 Eine zu geringe Einspanntiefe des Werkzeugs führt zu Genauigkeits- und Drehmomentverlust am Produkt. Mindesteinspanntiefe des Werkzeugs einhalten. HINWEIS Das Produkt kann nur mit einer SVP-Spannvorrichtung bestückt werden. Betriebsanleitung der entsprechenden SVP- Spannvorrichtung befolgen. 01.00 | TRIBOS R | Montage- und Betriebsanleitung | de | 1561502...
- Seite 22 ð Haftet das Werkzeug am Produkt an, kann es mittels Schieben oder leichten Schlägen mit einem Durchschlag durch die hintere Öffnung gelöst werden. Produkt aus der SVP-Spannvorrichtung entnehmen. 01.00 | TRIBOS R | Montage- und Betriebsanleitung | de | 1561502...
- Seite 23 Zum Anschließen der Kühlmittelzufuhr über den Bund wie folgt vorgehen: Gewindestift Pos. 1 herausdrehen und entfernen. Kühlmittelzufuhr eindrehen. HINWEIS: Gewindestift Pos. 2 dient zum Verschluss der Bohrung und darf nicht herausgedreht werden. 01.00 | TRIBOS R | Montage- und Betriebsanleitung | de | 1561502...
- Seite 24 Geeignete Schutzausrüstung, insbesondere Schutzhandschuhe und Sicherheitsschuhe, tragen. ACHTUNG Mögliche Beschädigung des Produkts! Beim Transport und Handling des Produkts darauf achten, dass keine Beschädigungen durch Stöße oder Schläge usw. entstehen. 01.00 | TRIBOS R | Montage- und Betriebsanleitung | de | 1561502...
- Seite 25 Produkt entsprechend den Vorgaben des Herstellers der Maschinenschnittstelle spannen. Korrekten Sitz und sichere Spannung des Produkts in der Maschine prüfen. ACHTUNG! Eine sichere Spannung des Produkts in der Maschine muss gewährleistet sein! 01.00 | TRIBOS R | Montage- und Betriebsanleitung | de | 1561502...
- Seite 26 Funktionalität prüfen. Reparaturen grundsätzlich von SCHUNK durchführen lassen! Bei Fragen zu Wartung und Instandhaltung steht unser technischer Kundendienst während unserer Geschäftszeiten zur Verfügung: Service-Telefon: +49-7133-103-2956 service.toolholder@de.schunk.com 01.00 | TRIBOS R | Montage- und Betriebsanleitung | de | 1561502...
- Seite 27 Gesamte Oberfläche des Produkts leicht einölen. HINWEIS: Beschädigungen oder Verschleiß können die Funktionsfähigkeit des Produkts gefährden. Sind nicht wechselbare Teile des Produkts verschlissen oder beschädigt, das Produkt zur Überprüfung an SCHUNK zurückschicken. 01.00 | TRIBOS R | Montage- und Betriebsanleitung | de | 1561502...
- Seite 28 Produkt und Maschine Maschinenschnittstelle reinigen Unzureichender Rundlauf Werkzeugschaft hat Werkzeugschaft ohne Ausnehmungen Ausnehmungen verwenden Bei Fragen zur Fehlerbehebung steht unser technischer Kundendienst während unserer Geschäftszeiten zur Verfügung: Service-Telefon: +49-7133-103-2956 service.toolholder@de.schunk.com 01.00 | TRIBOS R | Montage- und Betriebsanleitung | de | 1561502...
- Seite 29 Verbindung zur Maschinenschnittstelle lösen. Vorgaben des Maschinenherstellers befolgen. Produkt entfernen. Gegebenenfalls Werkzeug entfernen [/ 22]. } 5.3 HINWEIS: Um Beschädigungen zu vermeiden, Produkt nur auf einer sauberen und weichen Unterlage absetzen. 01.00 | TRIBOS R | Montage- und Betriebsanleitung | de | 1561502...
- Seite 30 Produkt reinigen und leicht einölen. Produkt nur in trockenen Räumen lagern. Produkt vor zu großen Temperaturschwankungen schützen. Einlagerungstemperatur in den technischen Daten beachten. Produkt in einem passenden Transportbehälter einlagern. 01.00 | TRIBOS R | Montage- und Betriebsanleitung | de | 1561502...
- Seite 31 Entsorgung 11 Entsorgung Bestandteile des Produkts nach den örtlichen Vorschriften dem Recycling oder der ordnungsgemäßen Entsorgung zuführen. Alternativ kann das Produkt zur fachgerechten Entsorgung an SCHUNK gesendet werden. 01.00 | TRIBOS R | Montage- und Betriebsanleitung | de | 1561502...
- Seite 32 SCHUNK SE & Co. KG Spanntechnik | Greiftechnik | Automatisierungstechnik Bahnhofstr. 106 – 134 D-74348 Lauffen/Neckar Tel. +49-7133-103-0 info@de.schunk.com schunk.com Folgen Sie uns I Follow us Wir drucken nachhaltig I We print sustainable...
